5.7

Anschluss Zwischenschlauchpaket

5.7.1

Wega 401

Pos. Symbol
1
2
3
4
5
6
7
8
•
Schlauchpaketende durch die Zugentlastung Zwischenschlauchpaket stecken und durch
Rechtsdrehen verriegeln.
• Stecker der Schweißstromleitung in die Anschlussbuchse, Schweißstrom „+" stecken und verriegeln.
•
Kabelstecker der Steuerleitung in die Anschlussbuchse 7-polig stecken und mit Überwurfmutter
sichern (Der Stecker lässt sich nur in einer Stellung in die Anschlussbuchse einstecken).
•
Ringöse Erdungsleitung an Anschlussnippel Erdungsleitung verschrauben.
Falls vorhanden:
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
099-004934-EW500
13.06.2013
Beschreibung 0
Drahtvorschubgerät
Zwischenschlauchpaket
Zugentlastung Zwischenschlauchpaket
Anschlussbuchse 7-polig
Steuerleitung Drahtvorschubgerät
Anschluss Erdung (PE)
Anschluss für grün-gelbe Erdungsleitung aus Zwischenschlauchpaket
Anschlussstecker, Schweißstrom „+"
Schweißstromanschluss Drahtvorschubgerät
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Aufbau und Funktion

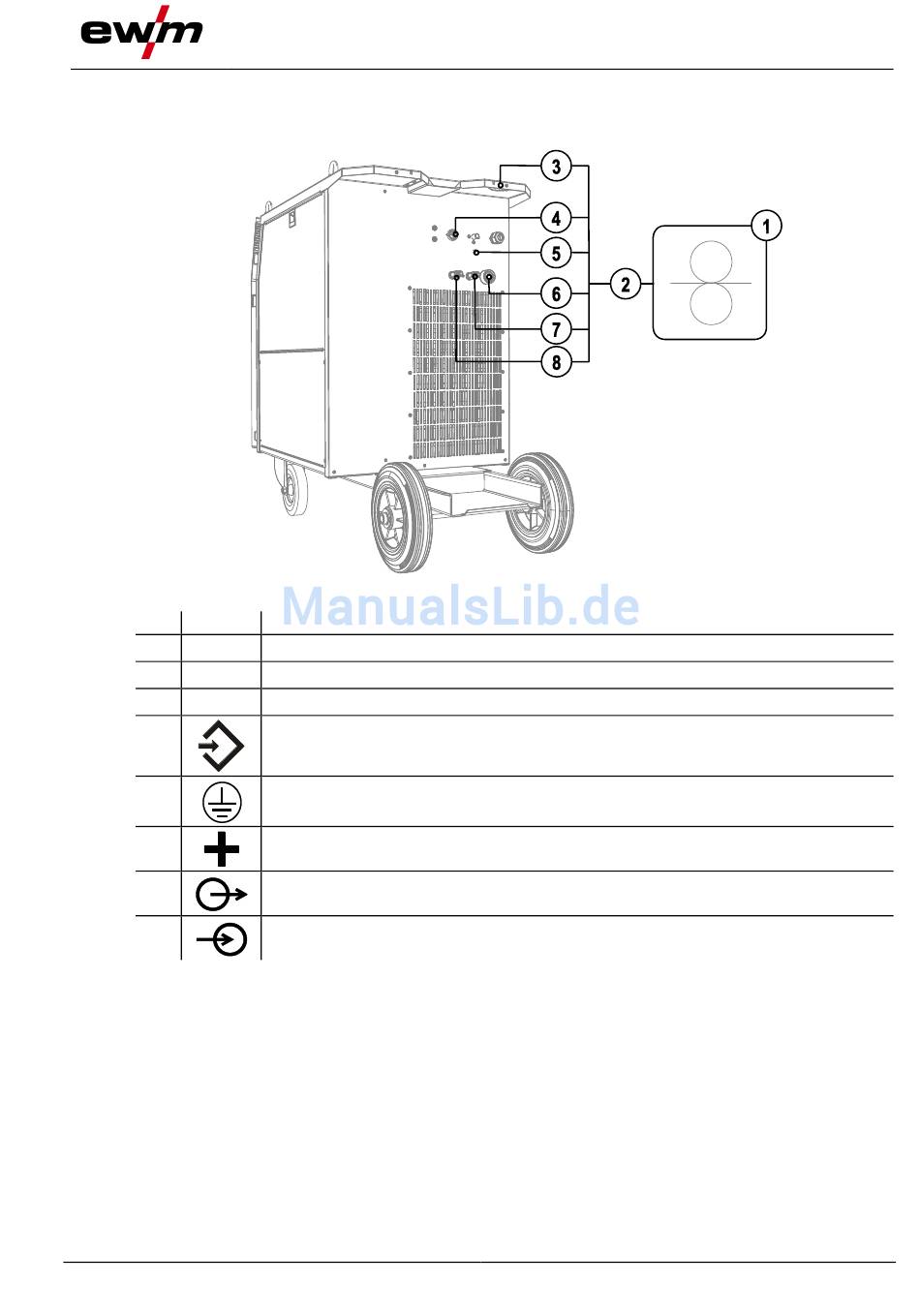

Abbildung 5-3
Anschluss Zwischenschlauchpaket
29
