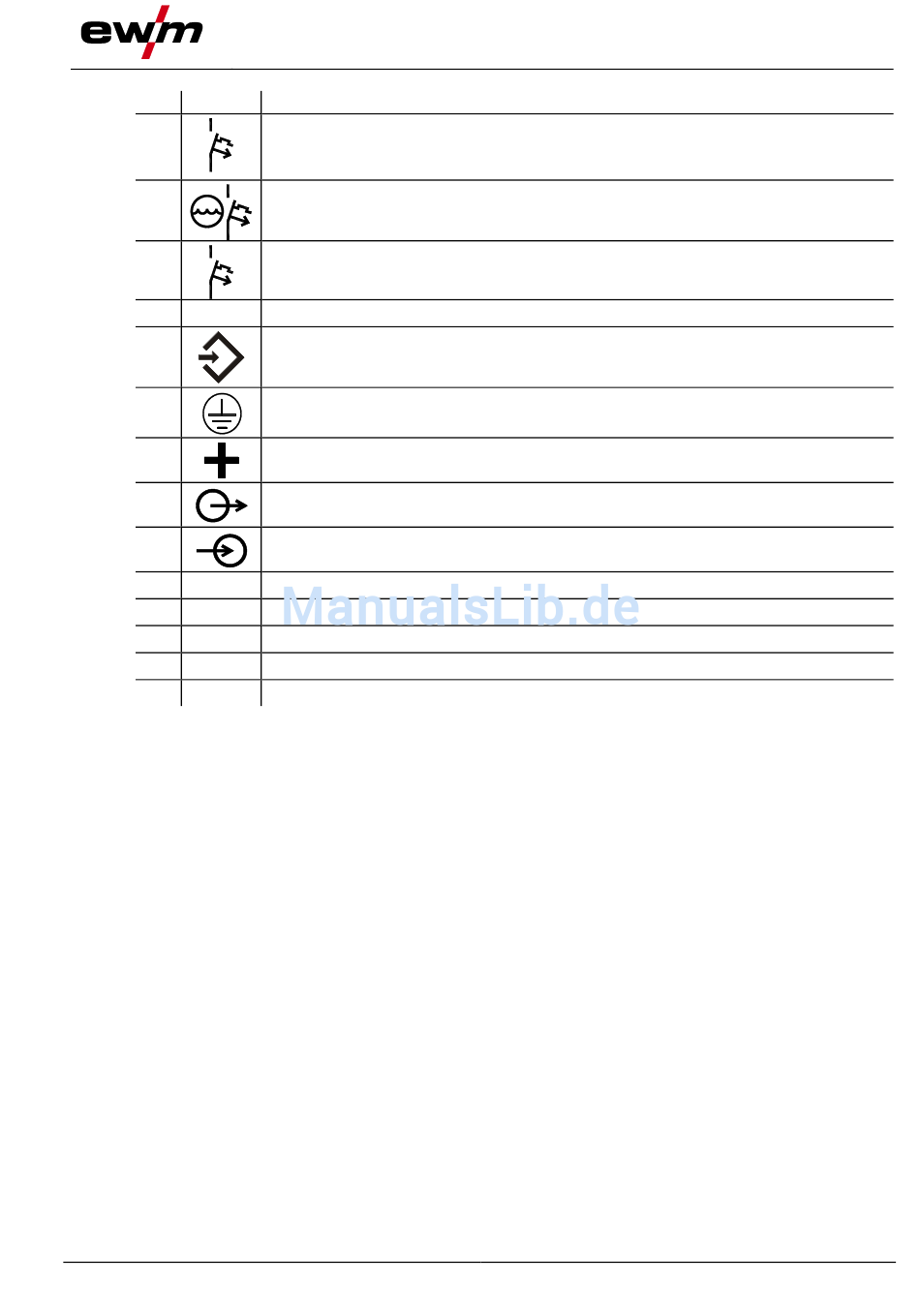

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Drucktaste, Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubmotor
Ausgelöste Sicherung durch Betätigen zurücksetzen
Drucktaste Sicherungsautomat Kühlmittelpumpe
Ausgelöste Sicherung durch Betätigen zurücksetzen
Drucktaste, Sicherungsautomat Lüftermotor
Ausgelöste Sicherung durch Betätigen zurücksetzen
Netzanschlusskabel
Anschlussbuchse 7-polig
Steuerleitung Drahtvorschubgerät
Anschluss Erdung (PE)
Anschluss für grün-gelbe Erdungsleitung aus Zwischenschlauchpaket
Anschlussstecker, Schweißstrom „+"
Schweißstromanschluss Drahtvorschubgerät
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Zugentlastung Zwischenschlauchpaket
Verschlussdeckel Kühlmitteltank
Kühlmitteltank
Austrittsöffnung Kühlluft
Aufnahme Schutzgasflasche
Wega 501, 601
