Aufbau und Funktion
Anschluss Werkstückleitung
5.9.2

Wega 501, 601

Pos. Symbol
1
2
3
4
5
•
Kabelstecker der Werkstückleitung in die Anschlussbuchse Werkstückleitung 1, 2 oder 3 (je nach
Anwendung, bzw. verwendetem Schutzgas) einstecken und durch Rechtsdrehung verriegeln.
34
Beschreibung 0
Werkstück
Werkstückleitung
Anschlussbuchse, Werkstückleitung
Drosselanzapfung „hart"
Anschlussbuchse, Werkstückleitung
Drosselanzapfung „mittel"
Anschlussbuchse, Werkstückleitung
Drosselanzapfung „weich"

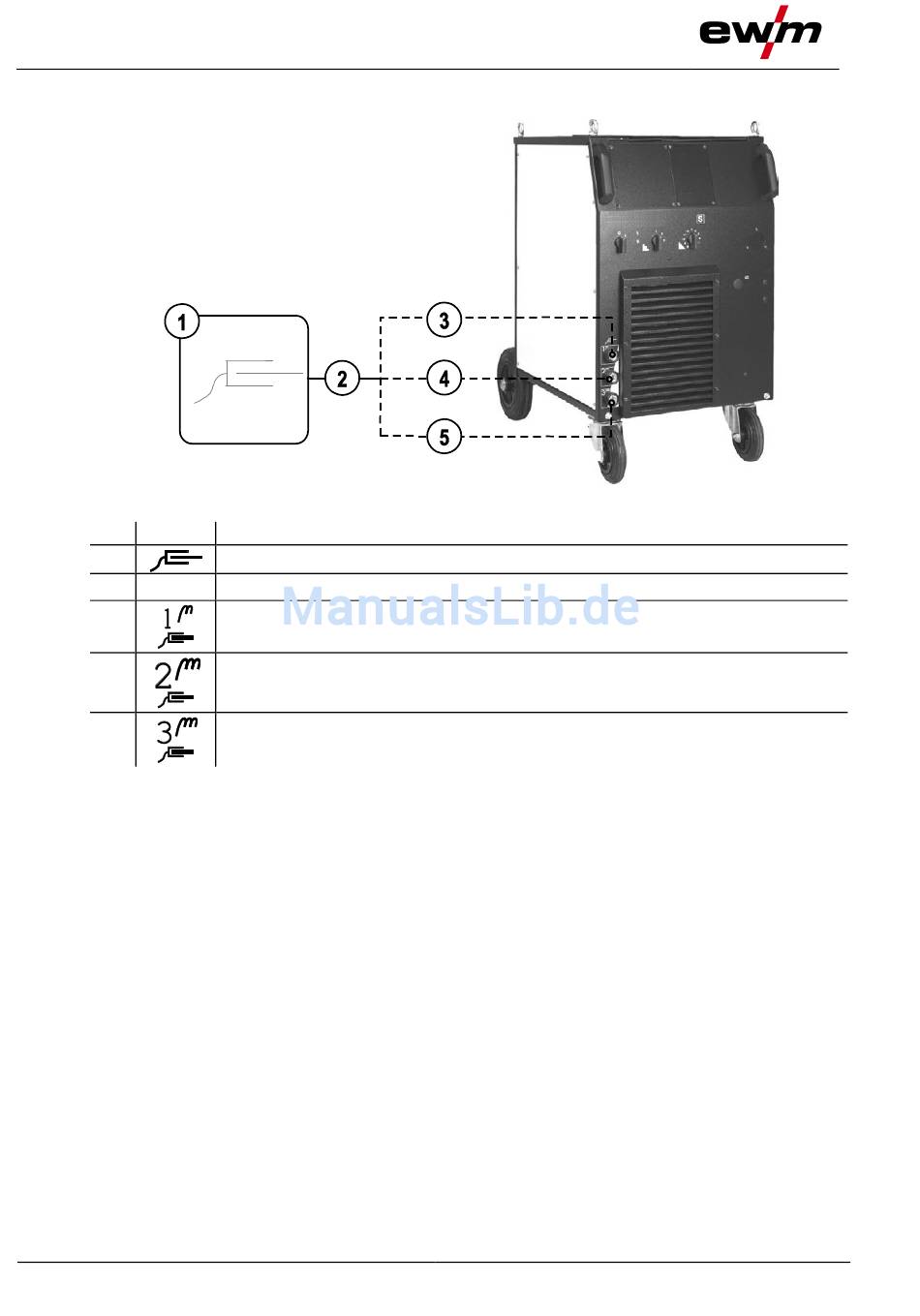

Abbildung 5-7
