Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
099-004934-EW500
13.06.2013

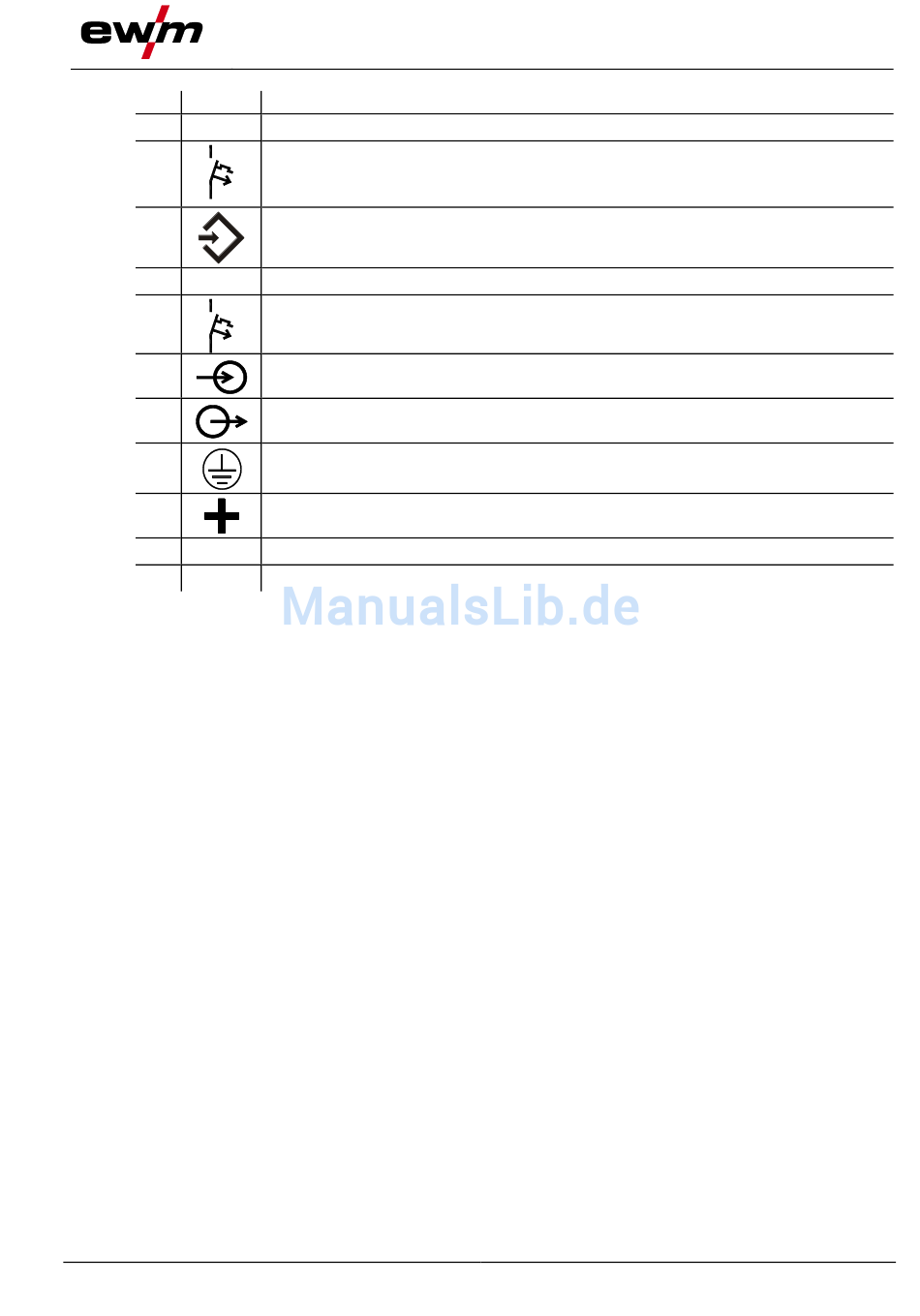

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Zugentlastung Zwischenschlauchpaket
Drucktaste, Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubmotor
Ausgelöste Sicherung durch Betätigen zurücksetzen
Anschlussbuchse 7-polig
Steuerleitung Drahtvorschubgerät
Netzanschlusskabel
Drucktaste, Sicherungsautomat Lüftermotor
Ausgelöste Sicherung durch Betätigen zurücksetzen
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Anschluss Erdung (PE)
Anschluss für grün-gelbe Erdungsleitung aus Zwischenschlauchpaket
Anschlussstecker, Schweißstrom „+"
Schweißstromanschluss Drahtvorschubgerät
Austrittsöffnung Kühlluft
Aufnahme Schutzgasflasche
Wega 401
19
