5.3 Austausch Eingangswelle

Die Eingangswelle des B200 PF ist mit einer
Auskehlung für den Fall versehen, dass die Welle bei
einem übergroßen Drehmoment bricht, um das
Schaltgetriebe und die Zapfwelle zu schützen.
Bevor die Eingangswelle ausgetauscht wird, muss kon-
trolliert werden, ob der Kompressor nicht festgefressen
oder beschädigt ist :

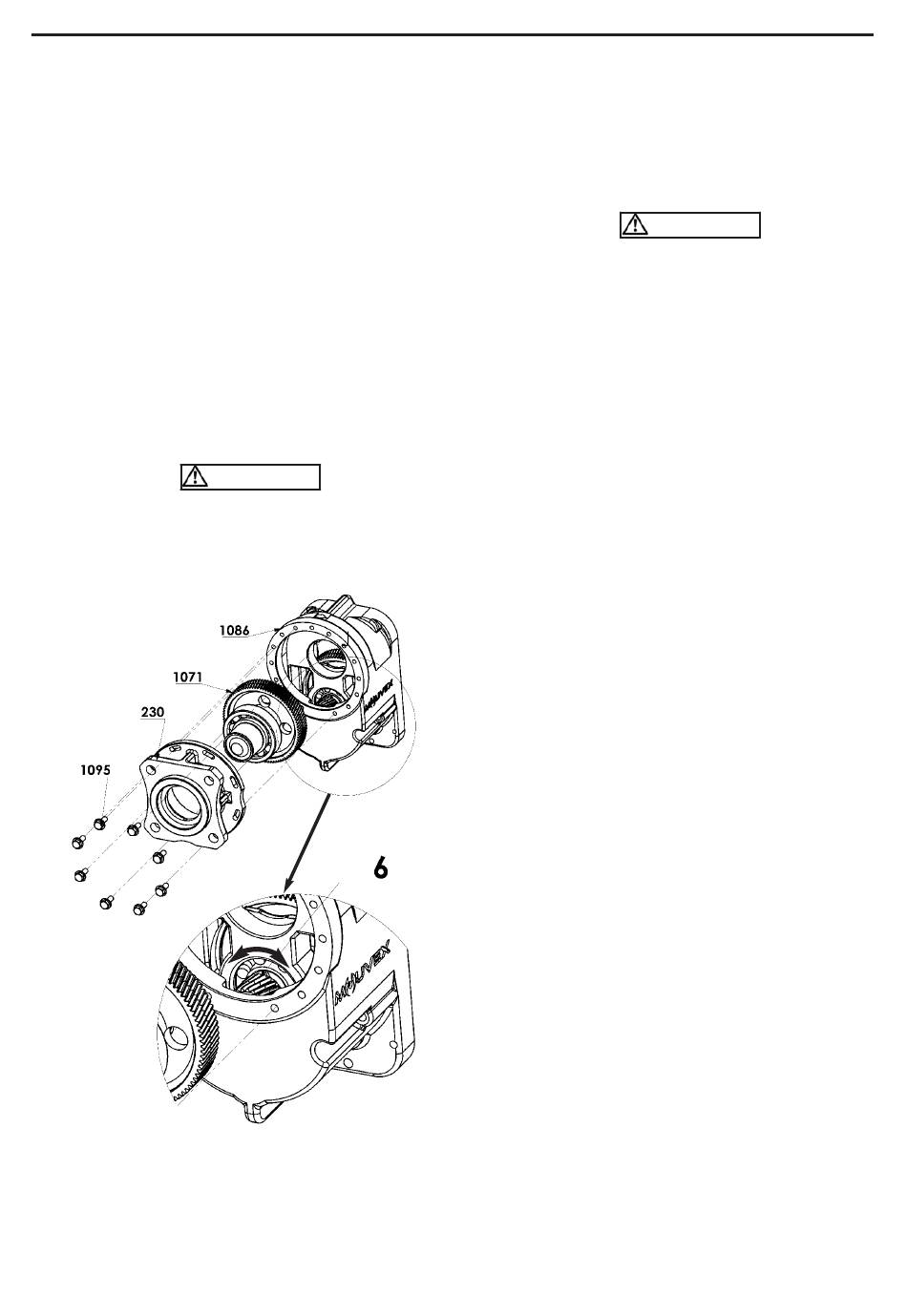

• Die 8 Schrauben 1095 lösen und entfernen.
• Das Rad und den restlichen Teil der Welle heraus
nehmen.
• Das Rad 6 von Hand drehen, um sicherzustellen,
dass es sich bei einer kompletten Umdrehung frei
und unbehindert dreht.
• Den Zustand der Förderschrauben prüfen und
sicherstellen, dass keine Anzeichen für den Kontakt
zwischen den Schrauben oder auf Grund eines
Fremdkörpers vorhanden sind.
Der Kompressor muss ausgetauscht werden, wenn :
• sich das Rad 6 nicht dreht.
• das Rad 6 schwergängig ist.
• an den Schrauben Kontaktspuren zu erkennen sind.
• Das Wälzlager des Wellensatzes 1071 in die
Ausnehmung des Gehäuses 1086 setzen.
• Den Zustand der Lippendichtungen 1089 und des O-
Ring 40 prüfen, um sicherzustellen, dass sie nicht
beschädigt sind.
NT 1401-X00 10 18 B200 Flow Control g
5. WARTUNG (For tsetzung)
WARNUNG
• Das Laternengetriebe 230 in der gewünschten Position
befestigen.
• Die 8 Schrauben 1095 festziehen.
Für den Einbau des Kompressors an der Zapfwelle, siehe
§ DIREKTMONTAGE AUF DER ZAPFWELLE.
Die Schrauben 1095 müssen :
• mit ihren federnden U-Scheiben, Sicherungsrasten
auf Schraubenkopfseite ausgestattet sein,
®
• mit Loctite
wertig gesichert sein,
• angezogen mit 13 Nm.

5.4 Unter Garantie fallende Reklamationen

Kompressoröl gilt als Verschleißteile.
Die Garantie umfasst keine Schäden an Verschleißteilen.
In folgenden Fällen entfällt die Garantie für alle
Komponenten des Kompressor :
• Installation nicht in Übereinstimmung mit der CL
1401-001 Kontroll-Checkliste Installation B200 FC.
• Kein kombinierten Rückschlag-/ Überström und
Sicherheitsventil MOUVEX.
• Änderung über die Einstellung des Überdruckventil.
• Nachweis von Fremdkörpern im Kompressorkörper.
• Schäden aufgrund anormaler Nutzung des Kompressor.
• Verwendung von Ersatzteilen von anderen Herstellern.
• Instandsetzung des Kompressors durch einen nicht
von MOUVEX autorisierten Reparaturbetrieb.
• Von unserem Konstruktionsbüro nicht genehmigte
Aggregatzusammenstellungen.
• Nutzung eines anderen als BSC2 Öls.
• Das Vorhandensein eines Entlüftungsventils an der
Schlauch/Druckleitung, die den Kompressor mit dem
Anschluss des Verbindungsschlauchs mit dem Behälter
verbindet.
• Motorsteuerung nicht verriegelt, was dem Bediener
eine Verwendung außerhalb des Betriebsbereichs
ermöglicht.
Für jede Rücksendung an unser Werk muss eine
Retourengenehmigung (RMA) unseres Kundendienstes
vorliegen.
Im Garantiefall muss der Installateur oder der Händler
einen Kompressor-Datenblatt ausfüllen und MOUVEX
zustellen.
*
19/22
ACHTUNG
* Schraubensicherung 243 oder gleich-
Loctite ® ist eine eingetragene Handelsmarke.
