Antrieb Durch Die Kardanwelle B200 Ps; Empfohlene Antriebsbedingungen - MOUVEX B200 Flow Control 12R/10L HY Betriebsanleitung

Bei Umkehrung der Drehrichtung muss der Kompressor
an das Werk zurück geschickt werden.

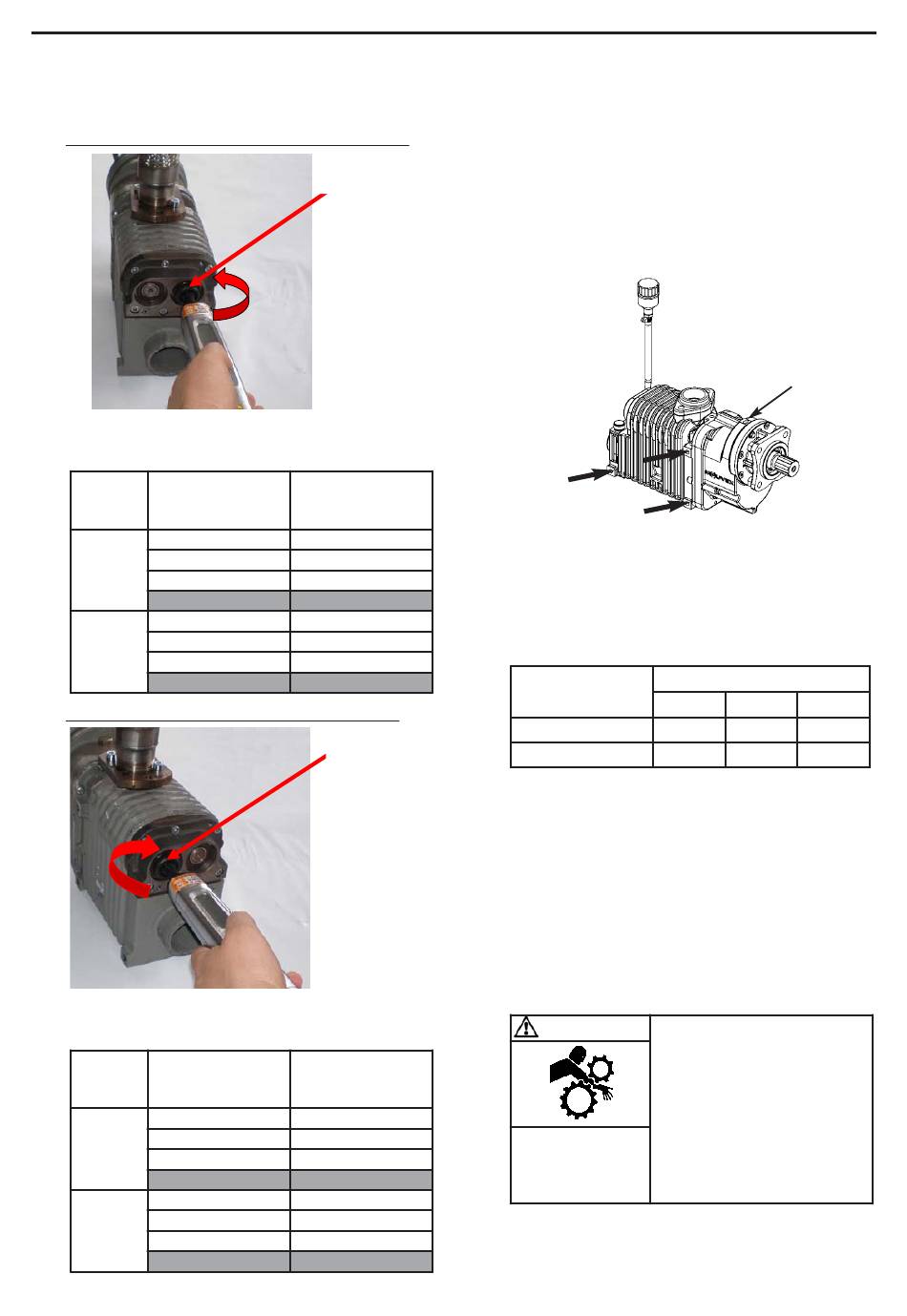

Geschwindigkeitsmessung an der Antriebsschraube :
Entsprechungstabelle der Geschwindigkeiten
Antriebsschraube und Antriebswelle
Drehzahl
Eingangswelle
(U/min)
B200 12R
B200 10L
Geschwindigkeitsmessung an der Nebenschraube :
Entsprechungstabelle der Geschwindigkeiten
Nebenschraube und Antriebswelle
Drehzahl
Eingangswelle
(U/min)
B200 12R
B200 10L
NT 1401-X00 10 18 B200 Flow Control g
3. INSTALLATION (For tsetzung)
Antriebsschraube
Tabelle 1
Drehzahl
Antriebsschraube
(U/min)
850 13 910
1 000 16 365
1 100 18 000
1 200 19 640
700 13 750
800 15 710
900 17 675
1 000 19 640
Nebenschraube
Tabelle 2
Drehzahl
Nebenschraube
(U/min)
850 11 600
1 000 13 640
1 100 15 000
1 200 16 365
700 11 450
800 13 095
900 14 730
1 000 16 365

3.2 Antrieb durch die Kardanwelle B200 PS

3.2.1 Einbau des Kompressors
• Der Kompressor ist so zu montieren, dass er vor
Staub, Spritzern von der Fahrbahn und sonstigen
Fremdkörpern geschützt ist. Die Einbaustelle muss
regelmäßige Überprüfungen sowie Reinigungs- und
Instandhaltungsarbeiten ermöglichen.
• Die Zusammenbaustellen des Kompressors B200
befinden sich an Seiten des Gehäuses.
Befestigungspunkte
Die Montage erfolgt mit Schrauben mit 8.8 Mindestgüte.

3.2.2 Empfohlene Antriebsbedingungen

Die Kardanwelle muss für die u.a. Belastungen sowie
die Überlast beim Anlauf ausgelegt sein.
Betriebsmoment bei Höchstgeschwindigkeit
B200
Moment 12R
Moment 10L
Bei der Installation muss geprüft werden, ob sie so aus-
gelegt ist, dass bei einem Festfressen des Kompressors
das Getriebe geschützt ist.
Die Kompressoren B200 12R PS und B200 10L PS
müssen durch einen 400 Nm Drehzahlbegrenzer
gesichert werden, um das LKW-Getriebe bei einem
Festfressen des Kompressors zu schützen. MOUVEX
lehnt jegliche Haftung für Schäden ab, die durch
Festfressen
Drehzahlbegrenzer nicht eingebaut wurde.
Folgende Anweisungen sind unbedingt zu beachten :
WARNUNG
Nicht ohne
installierten
Schutz arbeiten.
12/22
Druck
1,5 bar 2,0 bar
83 93
(Nm)
100 111
(Nm)
verursacht werden,
DIE FREILIEGENDEN ANTRIEBSWEL-
LEN MÜSSEN MIT EINEM SCHUTZ-
GEHÄUSE VERSEHEN SEIN. DER
BETRIEB VON ANTRIEBSWELLEN
OHNE SCHUTZGEHÄUSE KANN ZU
SCHWEREN VERLETZUNGEN MIT
EVENTUELLER TODESFOLGE BZW.
GRAVIERENDEN MATERIELLEN
SCHÄDEN FÜHREN.
Drehrichtung
2,5 bar
103
124
wenn der
