Montage
Hinweis: Die Zentrale ist ausschließlich für eine Wandbefestigung geeignet.
Die Zentrale muss in einem trockenen Raum an einem gut sichtbaren und erreichbaren Ort
eingebaut werden. Keine Deckenmontage oder um 180° gedrehte Montage.
Die Zentrale muss an einem sicheren Platz, geschützt vor Feuer- und Raucheinwirkung, eingebaut werden.
280
Steuerplatine
Positionswinkel
Montageplatte
Positionswinkel
Befestigungs-
Belüftungsstopfen
bohrungen

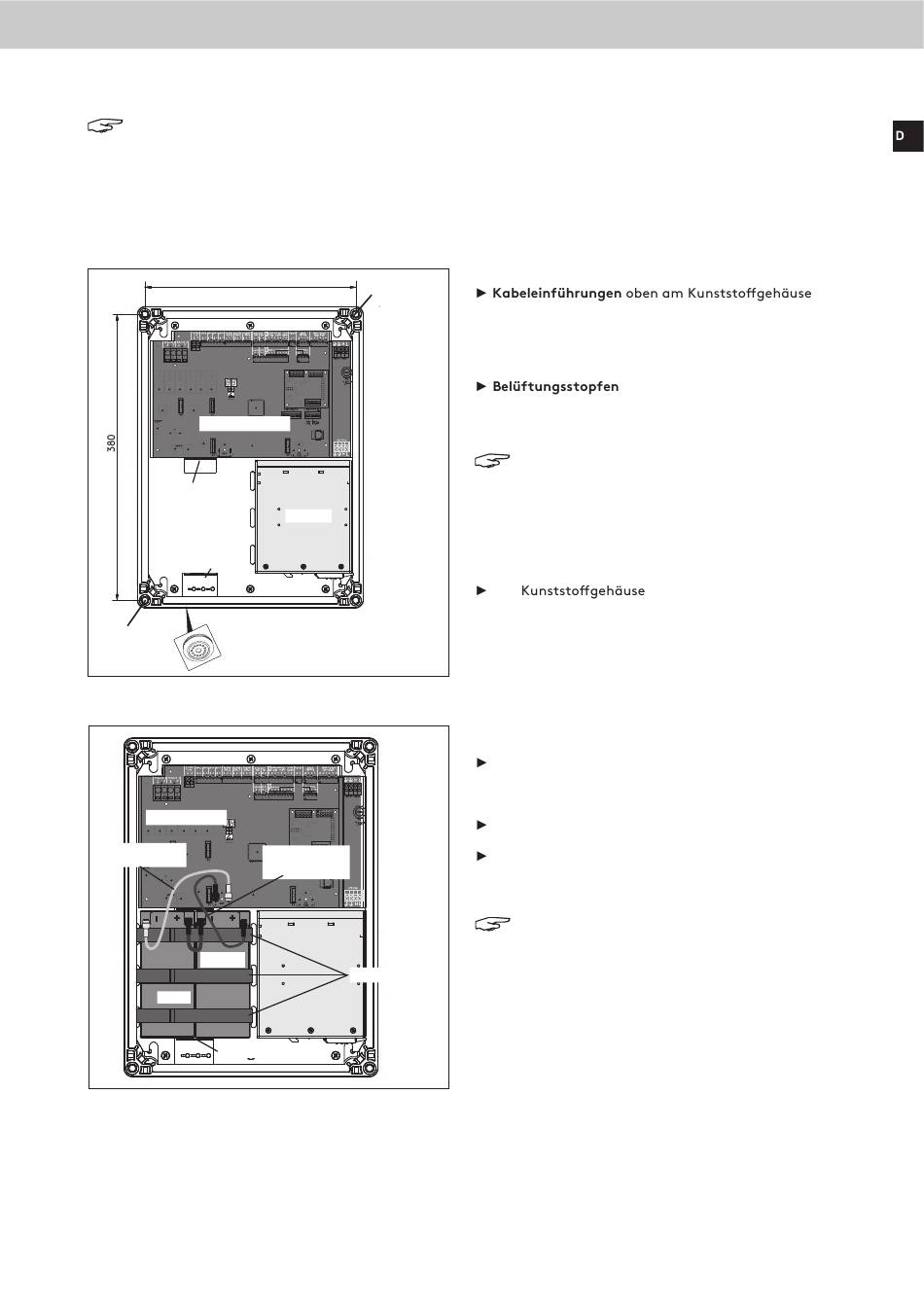

Abb.: Maße Befestigungsbohrungen für Wandmontage
Steuerplatine
Anschluss-
Anschluss-
leitung weiß (-)
leitung blau (+)
Brücke
Akkus
Positionswinkel
Abb.: Bild Einsetzen und Anschließen der Akkus
01/13424999386
Befestigungs-
bohrungen
Netzteil
3 x Klettbänder
RWA Kompaktzentrale EasyConnect+
1. Wandmontage
für Kabelverschraubungen ausbrechen.
Dabei die Ansetzpunkte für den Schraubendreher
an den Sollbruchstellen nutzen.
auf der Unterseite des
Gehäuses einsetzen. Auch hierbei die passende
Kabeleinführung ausbrechen.
Hinweis: Der Betrieb der Steuerzentrale ohne
Belüftungsstopfen kann zur Fehlfunktion
führen und ist nicht zulässig!
Es ist immer darauf zu achten, dass der
Belüftungsstopfen nicht durch die Akkus
verdeckt wird!
Das
der Kompaktzentrale mit
den vorgegebenen Befestigungsbohrungen mit
geeigneten Dübel und Schrauben an der Wand
befestigen.
2. Einsetzen und Anschließen der Akkus
Mit Hilfe der 3 Klettbänder die Akkus auf der Unter
seite der Kompaktzentrale zwischen den Positions
winkeln hochkant einsetzen und befestigen.
Die Akkus gemäß Bild brücken und verbinden.
Akkuanschlussleitung mit Steckkabelschuhe auf der
Steuerplatine anschließen, Dabei auf die richtige
Polung der Akkus achten.
Hinweis: Die Akkuanschlussleitungen sind im
Beipack enthalten. Blaue Anschlussleitung (+),
weiße Anschlussleitung (-), Brücke (schwarz).
13
