Netzwerk

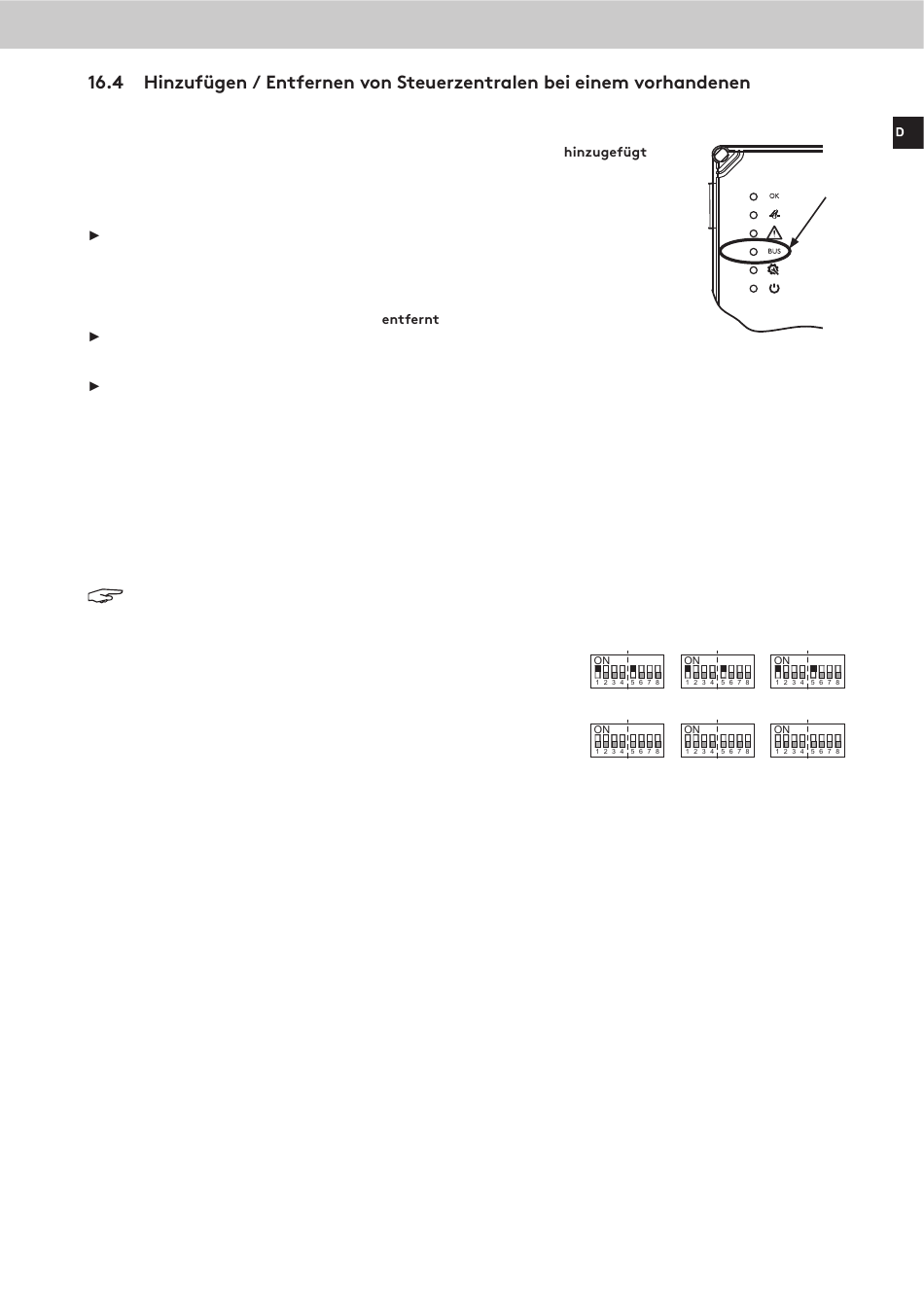

Sollte eine weitere Steuerzentrale zu dem vorhandenen Netzwerksystem
werden, so kann das durch einfaches Anschließen und Verbinden der Netzwerkplatine
erfolgen. Die Steuerzentrale wird innerhalb einer Minute automatisch erkannt und einge-
bunden, wenn ihre Adresse 0 (fabrikneu) ist oder vorab eine andere freie Adresse eingestellt
wurde.
Wird eine Zentrale gegen eine Zentrale mit gleicher ID oder mit Adresse 0 ausgetauscht, ist
bei der Masterzentrale (Zentrale mit Adresse 0) der Taster A zwischen 1 und 4 Sekunden zu
drücken. Eine Zentrale mit Adresse 0 erhält dann die Adresse der entfernten Zentrale.
Der Vorgang ist nach 60 Sekunden abgeschlossen.
Soll eine Steuerzentrale aus einem Netzwerk
1. Auf der Netzwerkplatine der bisherigen Masterzentrale, oder einer andern beliebigen
Zentrale, wird der Taster A für länger als 4 Sekunden gedrückt. Der Vorgang ist nach 60
Sekunden abgeschlossen und die Zentralen bekommen neue Adressen.
2. Auf der bisherigen Masterplatine wird der Taster A zwischen 1 und 4 Sekunden gedrückt.
Der Vorgang ist nach 60 Sekunden abgeschlossen und die Zentralen behalten ihre
Adressen.
Die Bus-LED in der Tür leuchtet bei allen vernetzten Zentralen. Bei Netzausfall schaltet die
BUS-LED von Daueranzeige auf gepulste (10s) Anzeige.
16.5
Vernetzungsbeispiele und Einstellung der Bereichs-DIP-Schalter
Hinweis: Bei einer Kanaltrennung muss der Funktions-DIP-Schalter 10 auf OFF gesetzt sein.
Beispieleinstellung der Bereichs-DIP-Schalter, wenn bei RWA- oder
Lüftungbetätigung die Motorausgänge gleichzeitig angesteuert werden
sollen.
Beispieleinstellung der Bereichs-DIP-Schalter, wenn bei RWA- oder
Lüftungbetätigung die Motorausgänge einzeln angesteuert werden sollen.
01/13424999386
RWA Kompaktzentrale EasyConnect+
werden, so gibt es 2 Möglichkeiten:
RWA
RWA
Bereichs-
DIP-Schalter
Kanal 1 oder 2
EasyConnect 1
Bus-LED
in der Tür der
Steuerzentrale
Lüftung
RWA
Lüftung
RWA
Lüftung
RWA
Lüftung
RWA
Bereichs-
Bereichs-
DIP-Schalter
DIP-Schalter
Kanal 1 oder 2
Kanal 1 oder 2
EasyConnect 2
EasyConnect 3
Lüftung
Lüftung
41
