16
Vernetzung mehrerer EasyConnect+
Die EasyConnect+ kann über eine Zusatzplatine mit zwei gleichwertigen Steckklemmenanschlüssen einfach ver-
netzt werden. In einer frei wählbaren Netzwerktopologie können bis zu 26 Geräte verbunden werden.
Die Vernetzung erfolgt über eine 2-Drahtverbindung ohne vorgegebene Polung.
Die Adressvergabe sowie das Einbinden von neu angeschlossenen Zentralen erfolgt automatisch.
Jeder der zwei Kanäle einer EasyConnect Kompaktzentrale kann bis zu 4 RWA-Bereichen und 4 Lüftungsbereichen
zugeordnet werden. Die Zuordnung ist über Bereichs DIP-Schalter auf der Platine möglich.
Hinweis: Für die Vernetzung mehrere EasyConnect Kompaktzentralen sind nachfolgende Punkte zu
beachten:
1. Für die Lüftungsfunktion sind nur Lüftungstaster (keine Schalter) zugelassen.
2. BMA-Signale werden nur über eine Steuerzentrale in ein Vernetzungssystem eingespeist.
16.1

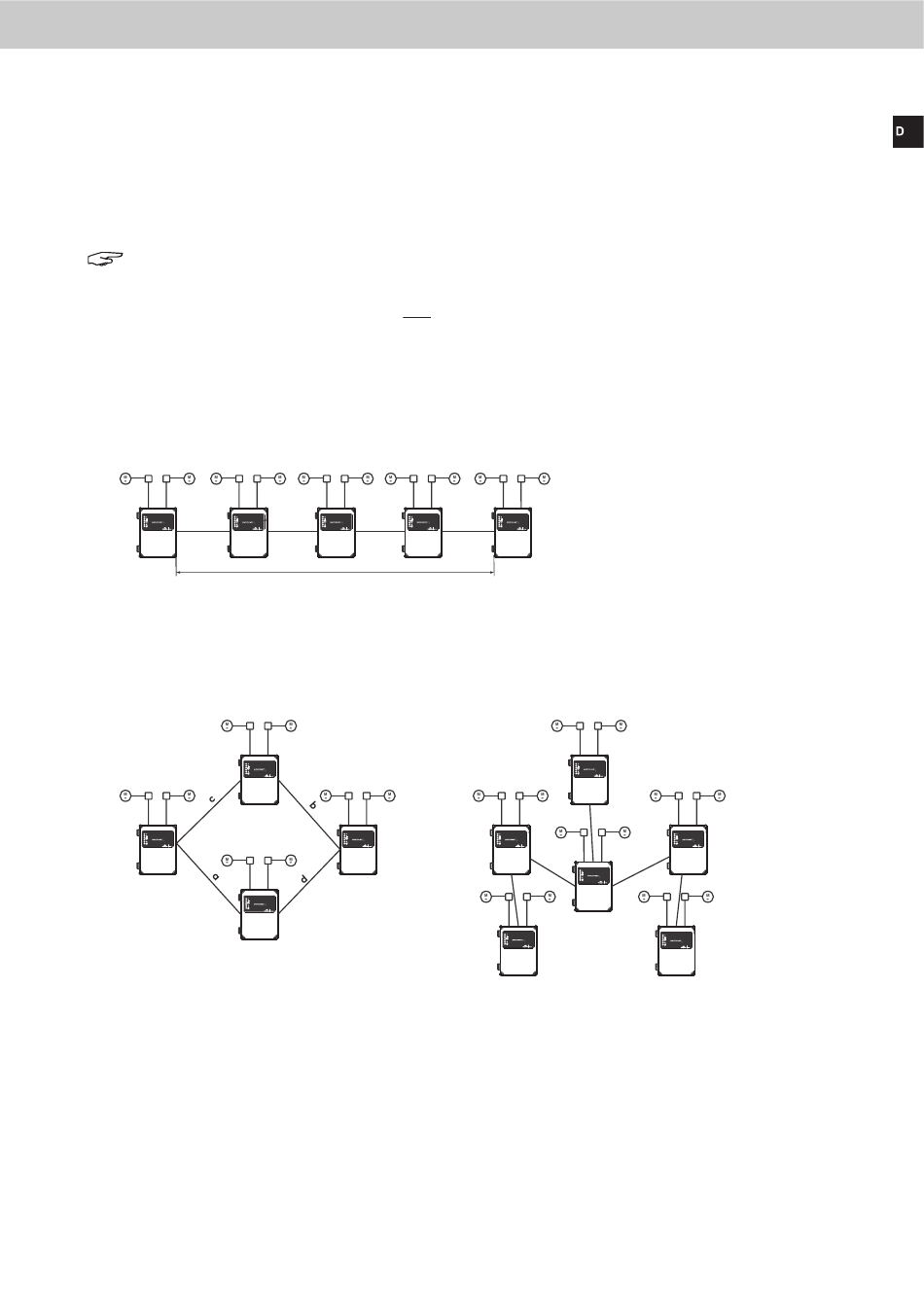

Netzwerktopologien Leitungsart und Leitungslängen L
Linien-Topologie: Twisted-Pair Leitung geschirmt, Leitungslänge Lmax.= 1000 m.
Ring-, Baum-, Sonstige-Topologien: Twisted-Pair Leitung geschirmt, maximale Leitungslänge Lmax. = 500 m.
Beispiel Ring-Topologie
Lmax = a + b + c + d = 500 m
01/13424999386
Lmax = 1000 m
Beispiel Baum-Topologie
RWA Kompaktzentrale EasyConnect+
c
e
d
a
Lmax = a + e + c oder a + e + d + b = 500 m
b
39
