RWA Kompaktzentrale EasyConnect+
10

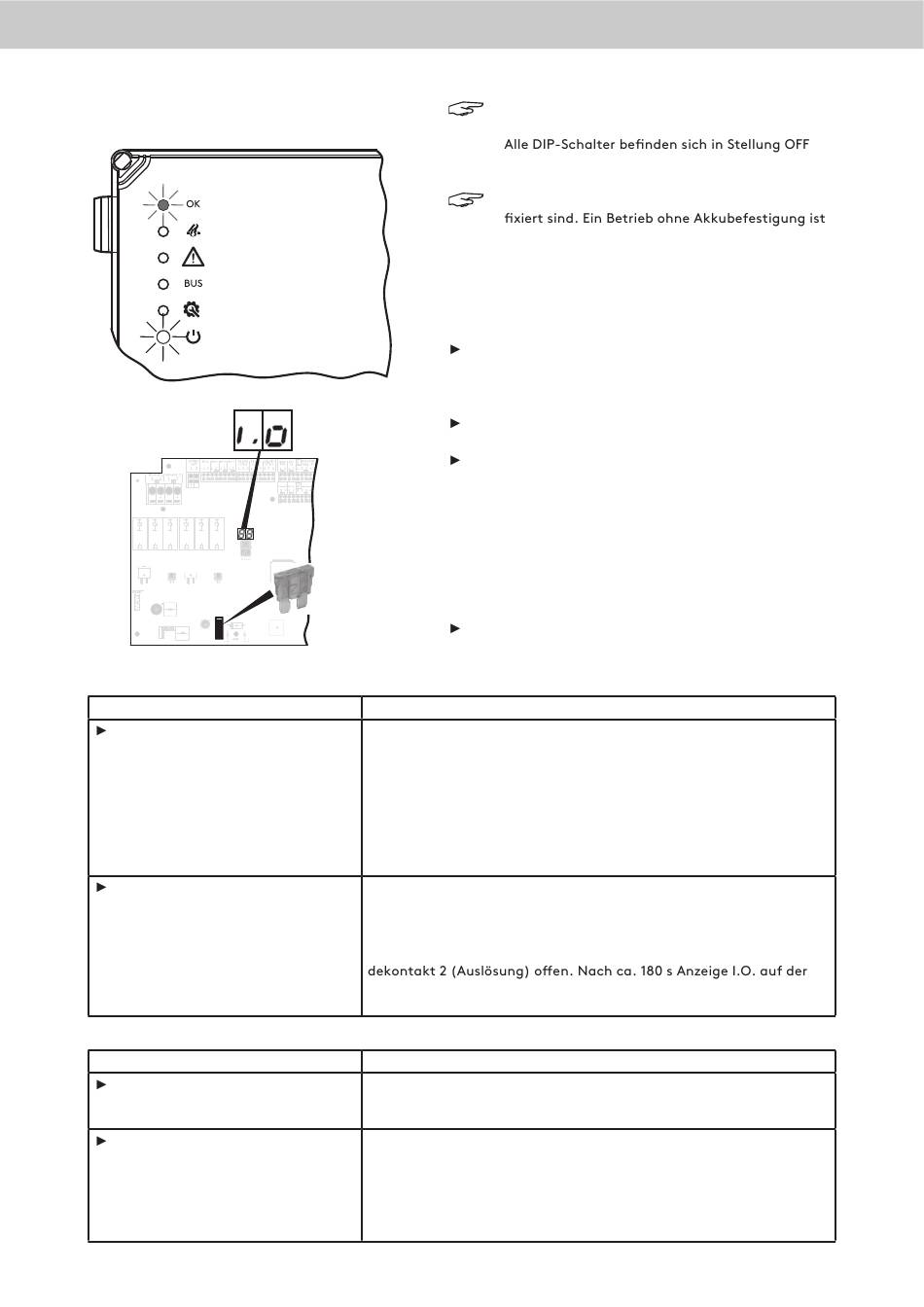

Inbetriebnahme
Türanzeige Betriebsbereit
OK (grün)
Türanzeige Netz 230 V (weiß)
Hauptplatine
F3
Test RWA-Bedienstelle
Betätigung
Taste RWA-Auslösung (rot) auf der
RWA-Bedienstelle kurz betätigen
Taste Reset / ZU (schwarz) auf der
RWA-Bedienstelle kurz betätigen
Test Lüftungstaster
Betätigung
Taste AUF am Lüftungstaster kurz
betätigen
Taste ZU am Lüftungstaster kurz
betätigen
24
Nach dem elektrischen Anschluss aller externen
Komponenten (Antriebe 24 V, RWA-Bedienstellen,
automatische Melder, Lüftungstaster 24 V, Wind-/Regen-
melder usw.) sowie der Leitungsüberwachungs-Module:
Netzzuleitung 230 V AC (L, N, PE) an den Klemmen der
EasyConnect CP 20A anschließen (siehe Seite 14,
Punkt 8.1).
Akkusicherung F3 (FKS 20 A) einsetzen.
2 x 7 Segmentanzeige
Prüfen ob alle Sicherungen F2 - F5 gesteckt sind (siehe
Seiten 10 + 11).
Die Türanzeige Netz 230 V leuchtet weiß, die Türanzeige OK
(Betriebsbereit OK) leuchtet grün.
Auf der 2 x 7-Segment Anzeige der Hauptplatine erscheint
Akkusicherung F3
FKS 20 A (gelb)
i.O. (in Ordnung). Die RWA Steuerzentrale ist Betriebsbereit.
Prüfen ob alle angeschlossenen Antriebe komplett ZU
gefahren sind (0-Position). Wenn nicht, unbedigt über
angeschlossenen Lüftungstaster ZU fahren.
Auswirkung
RWA Auslösung: Anzeige F A auf der 7-Segment Anzeige der
Grundplatine.
Rote LED auf der RWA-Bedienstelle und in der Gehäusetür der Steu-
erzentrale leuchtet. Die grüne LED (Betrieb OK) auf der RWA-Bedien-
stelle und in der Gehäusetür der Steuerzentrale leuchtet. Antriebs-
ausgang wird geschaltet (grüne LED oberhalb der Antriebsklemmen
leuchtet). Antriebe fahren voll AUF. Meldekontakt 2 (Auslösung)
geschlossen. Grüne LED auf Lüftungstaster (LTA 25) blinkt schnell
(Lüftungsfunktion gesperrt).
Reset der RWA Auslösung.
Antriebe fahren ZU (rote LED oberhalb der Antriebsklemmen leuch-
tet). Rote LED auf der RWA-Bedienstelle und in der Gehäusetür der
Steuerzentrale erlischt. Die grüne LED (Betrieb OK) auf der RWA-Be-
dienstelle und in der Gehäusetür der Steuerzentrale leuchtet. Mel-
7-Segment Anzeige der
Grundplatine.
Auswirkung
Der Antriebsausgang wird geschaltet (grüne LED oberhalb der
Antriebsklemmen leuchtet). Antriebe fahren AUF. Die Anzeige "Lüf-
tung AUF" (nur bei Typ LTA 25) leuchtet.
Der Antriebsausgang wird geschaltet (rote LED oberhalb der An-
triebsklemmen leuchtet). Antriebe fahren ZU. Die Anzeige "Lüftung
AUF" (nur bei Typ LTA 25) leuchtet nicht.
Während dieses Laufens STOP drücken. (bei Typ LTA 12 STOP = beide
Tasten AUF und ZU gemeinsam drücken). Die Antriebe stoppen.
Lüftungstaster ZU nochmals kurz betätigen, die Antriebe fahren ZU.
Die Anzeige "Lüftung AUF" (nur bei Typ LTA 25) ist aus.
Hinweis: Die Angaben zur Inbetriebnahme
beziehen sich auf die Standardfunktionen.
Hinweis: Vor Inbetriebnahme prüfen, ob die
Akkus ausreichend fest durch die Klettbänder
nicht zulässig!
