RWA Kompaktzentrale EasyConnect+
8

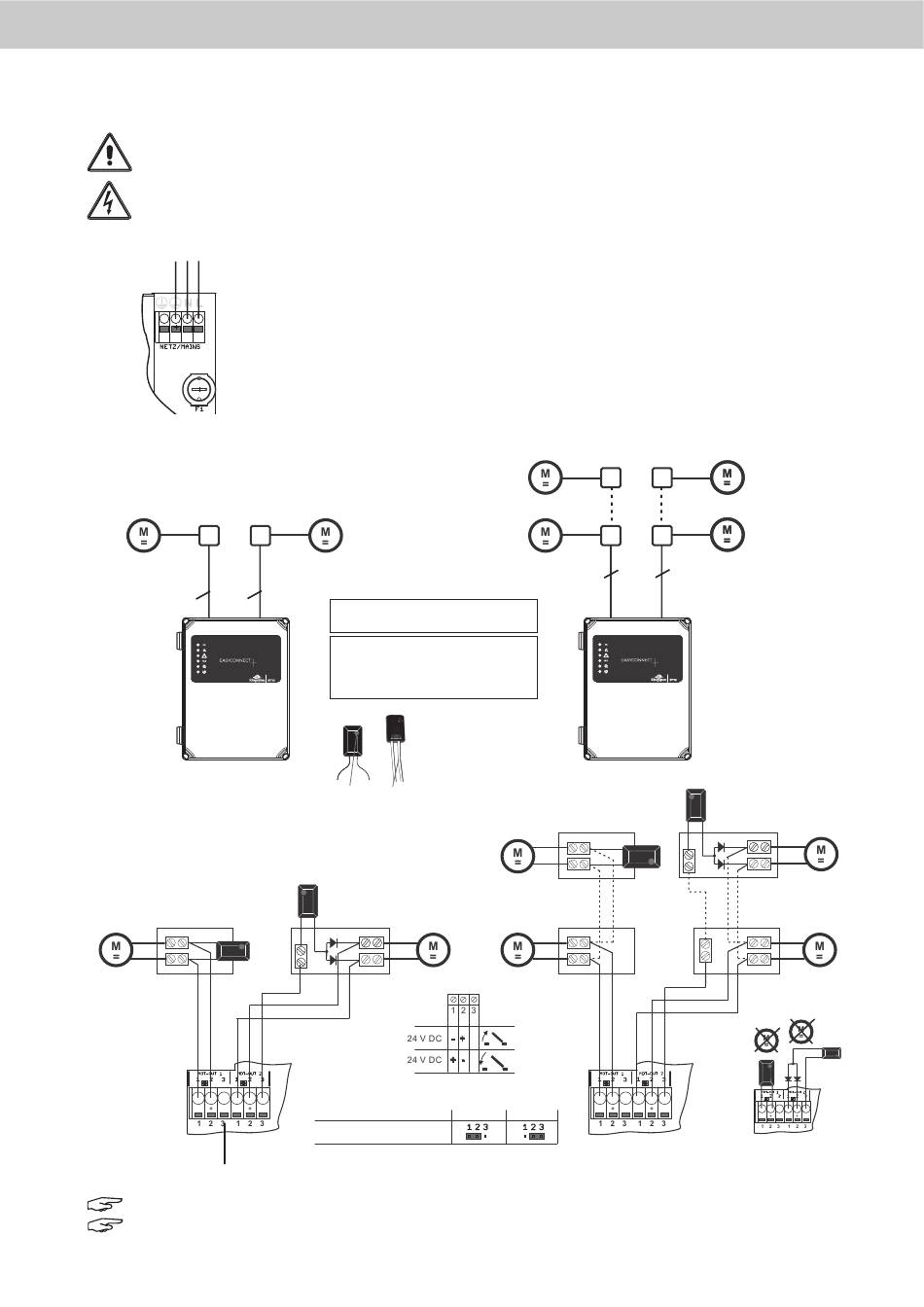

Elektrische Anschlüsse
8.1
Anschluss Netz 230 V AC
Achtung! Vor Arbeiten an der Anlage ist die Netzspannung allpolig freizuschalten und gegen
unbeabsichtigtes Widereinschalten zu sichern.
Vorsicht! Unsachgemäßes Arbeiten an spannungsführenden Bauteilen kann zu einem Stromschlag
führen! Der elektrische Anschluss muss durch ausgewiesenes Elektrofachpersonal durchgeführt werden.
PE N L
8.2
Anschluss Antriebe 24 V DC
24 V DC
Antriebslinie 1
2
EasyConnect+
2-Draht Leitungs-
überwachung
Antriebs-
ausgang 1
Hinweis: Bei der Funktion "Antriebsausgang immer an" keine Leitungsüberwachung der Antriebslinien.
Hinweis: Die ISO 21927-9 ist nicht bei einer Leitungsüberwachung in 3-Draht Leitungsüberwachung erfüllt.
14
L
= Phase
N
= Neutralleiter
PE = Schutzleiter
24 V DC
Antriebslinie 2
3
Imax.= 16 A pro Antriebslinie
bei 30 % ED (Einschaltdauer)
Imax = 20 A für beide
Antriebslinien 1 + 2 zusammen
bei 30 % ED (Einschaltdauer)
grüne
weiß
LED
3-Draht Leitungs-
überwachung
Antriebsausgang 1, 2
Leitungsüberwachung
Jumperstellung
Antriebs-
Siehe Jumper 25/26, Seite 9,
ausgang 2
Übersicht Grundplatine
24 V DC
EasyConnect+
Aktives Motor-
überwachungs-
endmodul
2-Draht Leitungs-
überwachung
Abzweigdose
2-Draht 3-Draht
24 V DC
3
2
3-Draht Leitungs-
überwachung
01/13424999386
