RWA Kompaktzentrale EasyConnect+
8.5

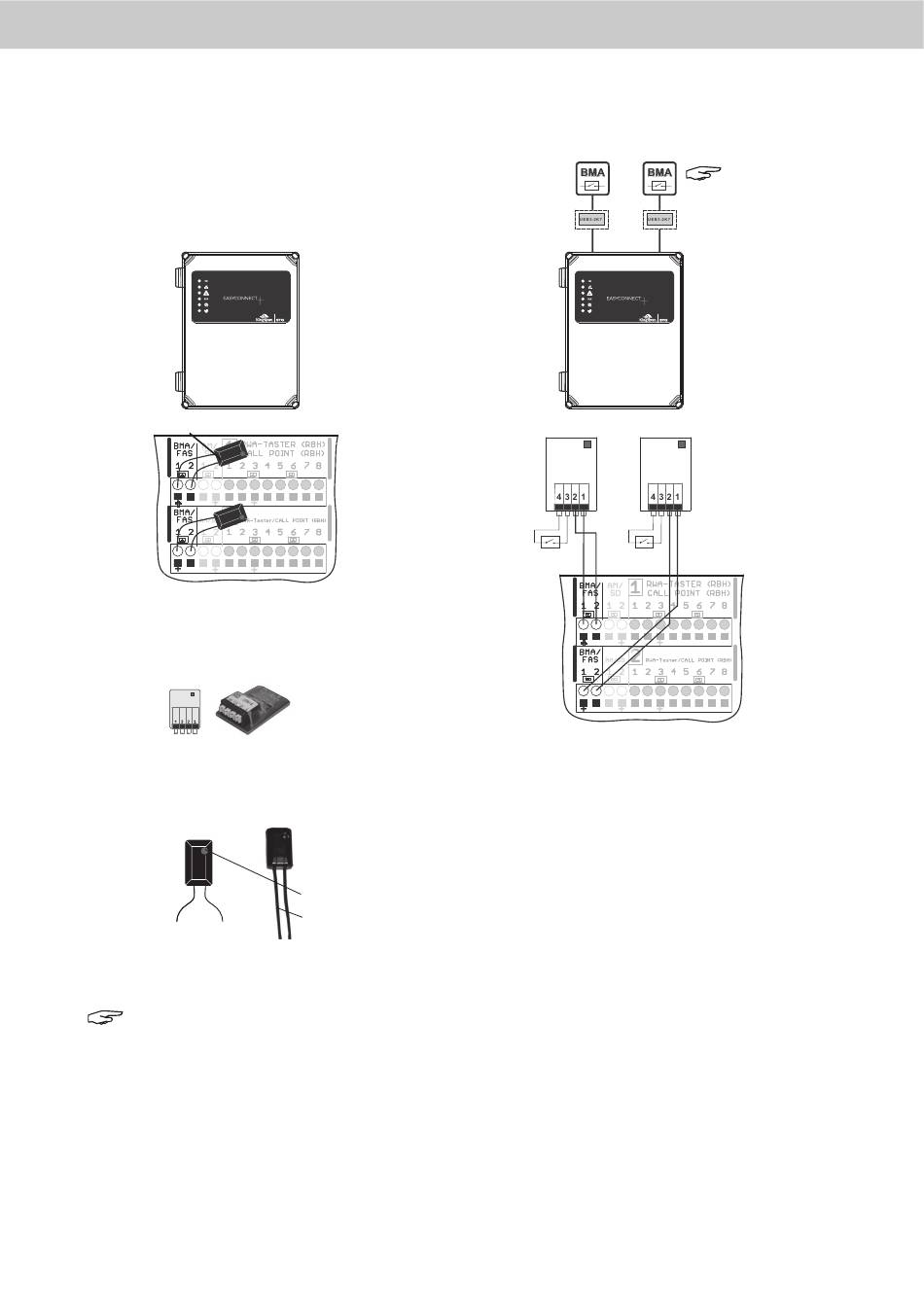

Anschluss Brandmeldeanlage (BMA)
Ohne BMA-Anschluss
EasyConnect+
Aktives Endmodul/2 (AE/2)
Kanal 1
Kanal 2
UEB3-2K7-AE
Das UEB3-2K7-AE ist nicht im Lieferum-
fang enthalten und muß separat bestellt
werden.
Aktives Endmodul/2 (AE/2)
Hinweis: Bei RWA-Kanalkopplung (DIP 10 = ON) wird nur der BMA Eingang des Kanal 1 ausgewertet.
Der BMA Eingang des Kanals 2 muss mit einem aktivem Endmodul/2 (AE/2) abgeschlossen werden.
18
rote LED
schwarze Anschlüsse
Anschluss BMA mit Schließerkontakt (NO)
EasyConnect+
UEB3-
UEB3-
2K7-AE
2K7-AE
Kanal 1
Kanal 2
Hinweis: Das
UEB3-2K7-AE
wird in die
BMA-Zentrale
eingebaut.
01/13424999386
