Anschlussmöglichkeiten; Montage - RWA TRZ Plus DG Bedienungsanleitung

RWA Treppenraumzentrale TRZ Plus DG
Anschlussmöglichkeiten
• 24 V DC Druckgasgeneratoren (max. 8 Stück in Reihe: je 1,0 - 1,6 Ohm pro Stück)
• 10 RWA-Bedienstellen RBH/3A... (Linienabschluss über beiliegenden Endwiderstand), 1 RWA-Bedienstelle ist
integriert
• 10 automatische Melder in 2-Leiter-Technik, optische Rauchmelder und/oder Wärmedifferential-Melder und/oder
Wärmemaximal-Melder (Linienabschluss mit aktivem Endmodul)
• zur potentialfreien Meldung Alarm (RWA-ausgelöst) und/oder Sammelstörung (max. 24 V / max. 0,5 A)
• 24 V DC Sirene oder Blitzleuchte, max. 100 mA

Montage

Die Montage der Steuerzentrale muss in trockenem Raum erfolgen.
Die Montageorte der RWA-Bedienstellen und Lüftungstaster müssen gut sichtbar und
erreichbar sein (RWA-Bedienstelle = 1,4 m über Fußbodenoberkante).
Nicht hinter Wandvorsprüngen, Türfl ügeln oder von Baukörpern verdeckt montieren.
Steuerzentrale öffnen und an den vorgegebenen 4 Bohrungen am Baukörper befestigen.
Für geeignetes Befestigungsmaterial ist zu sorgen. Bedienelemente, Druckgasgeneratoren
und automatische Melder nach deren beiliegenden Bedienungsanleitungen montieren.
Entsprechende Vorschriften (siehe Seite 4-5) einhalten.

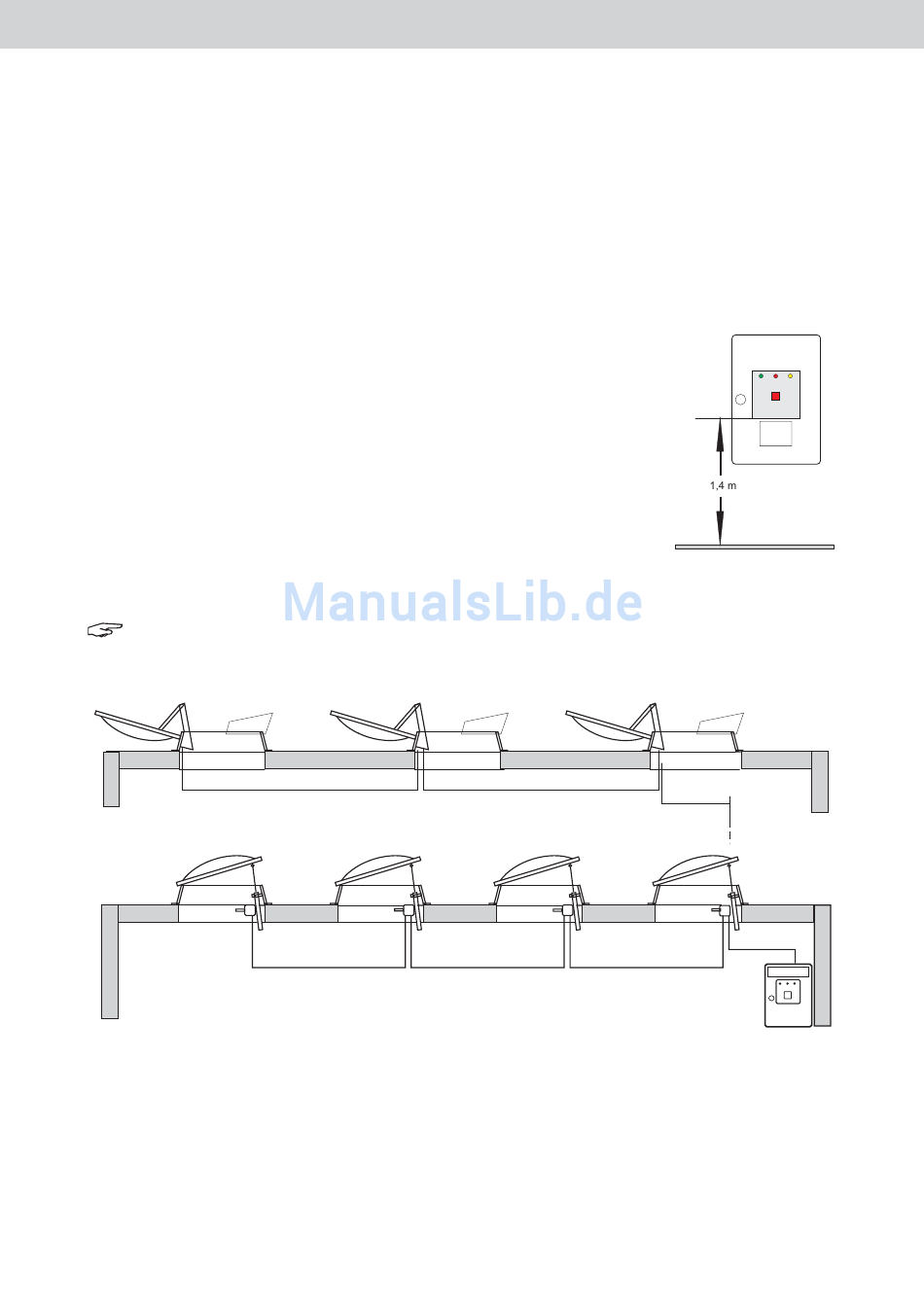

Montagevariante
Rauchabzugsklappen (NRWG), Überschlagklappe 170° mit thermisch elektrischer Steuerung (DG).
Achtung: Dieses ist ein Ausführungsvorschlag. Die jeweilige Landesbauordnung ist zu beachten.
Mehrere RWA-Bedienstellen und automatischen Melder können gefordert werden.
Rohrleitung: Stahl 6 x 0,7 mm von RWG-Auslöseeinrichtung zum Pneumatikzylinder
6
Auslöseeinrichtung: Druckgasgenerator mit CO -Flasche
2
RAUCHABZUG
TRZ Plus DG
RAUCHABZUG
04/24999499
