RWA Kompaktzentrale EasyConnect+
36
180
180

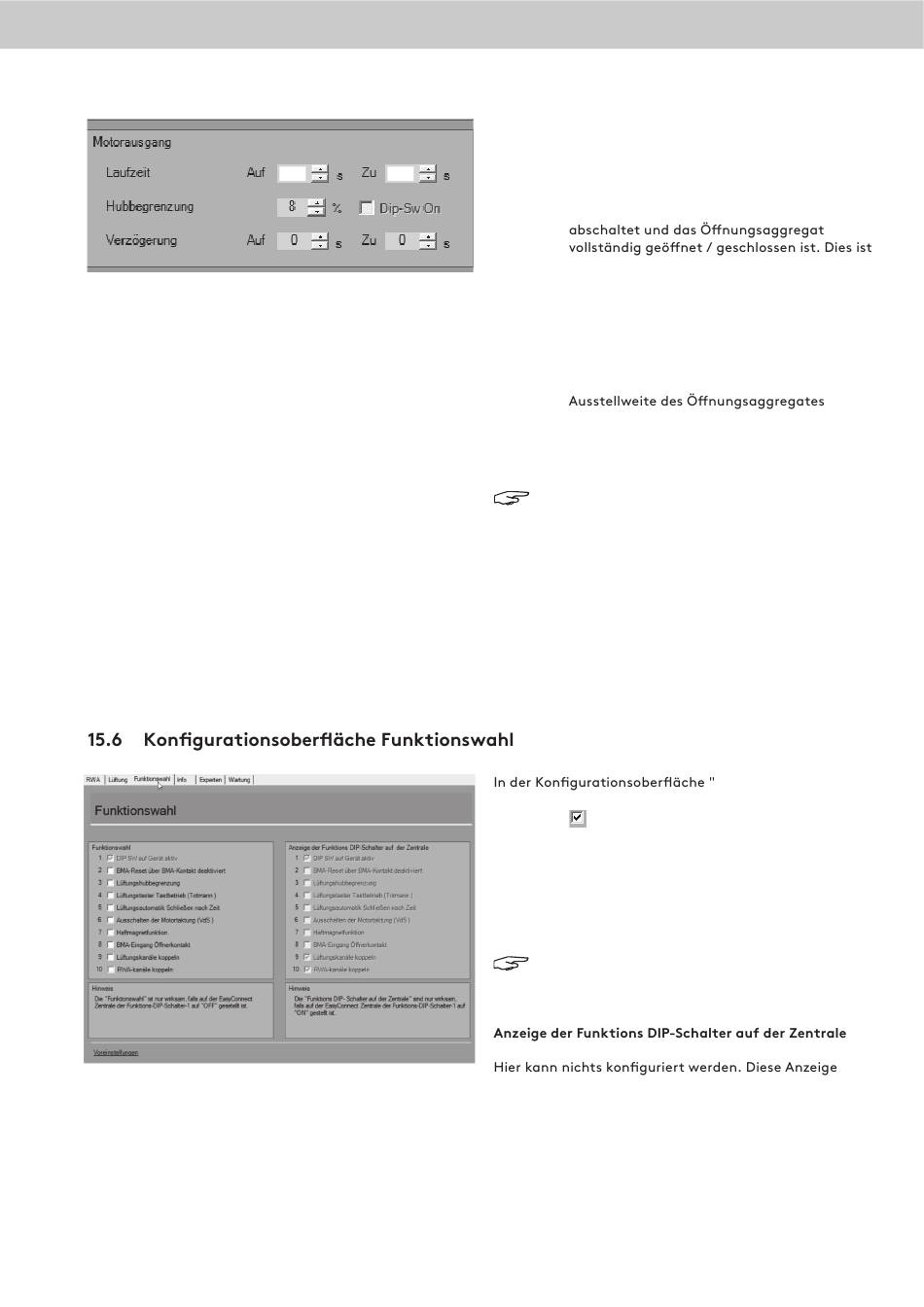

Anschlusseinstellungen Motorausgang
Laufzeit Auf Zu
Bedeutung: Einstellung der realen Antriebslaufzeit in
AUF- und ZU-Richtung in Sekunden bis die
Ausgangsspannung am Motoranschluss
der Basiswert für weitere Einstellungen wie
z.B. Hubbegrenzung und Lüftungstaster
Positionsvorgabe und sollte unbedingt auf
den passenden Wert gesetzt werden.
Einstellbereich 1 s - 1000 s, Default 180 s
Hubbegrenzung
Bedeutung: Einstellung einer gewünschten kürzeren
im Lüftungsbetrieb in Prozent.
0 % = voll ZU, 50 % halb AUF / ZU,
100 % = voll AUF. Diese Funktion ist nur in
AUF-Richtung anwendbar.
Hinweis: Nur wirksam, wenn DIP-Schalter
1 + 3 auf der Platine ON und 8 OFF sind oder
DIP-Schalter 1 auf OFF und der virtuelle
DIP-Schalter 3 ON und der virtuelle
DIP-Schalter 8 auf OFF gesetzt sind.
Verzögerung Auf
Zu
Bedeutung: Einstellung einer Verzögerungszeit in
AUF- und ZU-Richtung bevor der Motoraus-
gang der angeschlossenen Antriebe mit
Energie versorgt wird.
Einstellbereich 1 s - 300 s
können Zusatzfunktionen über den PC virtuell durch
markieren
aktiviert werden.
Gleichzeitig werden neben der virtuellen Funktions-
wahl die manuellen DIP-Schalter-Einstellungen auf der
Platine der Steuerzentrale angezeigt.
Die gewählten Einstellungen der virtuellen Funkti-
onswahl sind nur aktiv, wenn DIP-Schalter 1 auf der
Platine auf OFF gesetzt ist.
Hinweis: Erklärungen der DIP-Schalter-
funktionen siehe Seite 23.
dient nur zur Dokumentation und Anzeige der auf der
Platine gesetzten DIP-Schalter.
Die hier angezeigten Einstellungen sind wirksam /
aktiv, wenn DIP-Schalter 1 auf der Platine auf ON
gesetzt ist.
Funktionswahl"
