RWA Kompaktzentrale EasyConnect+
12

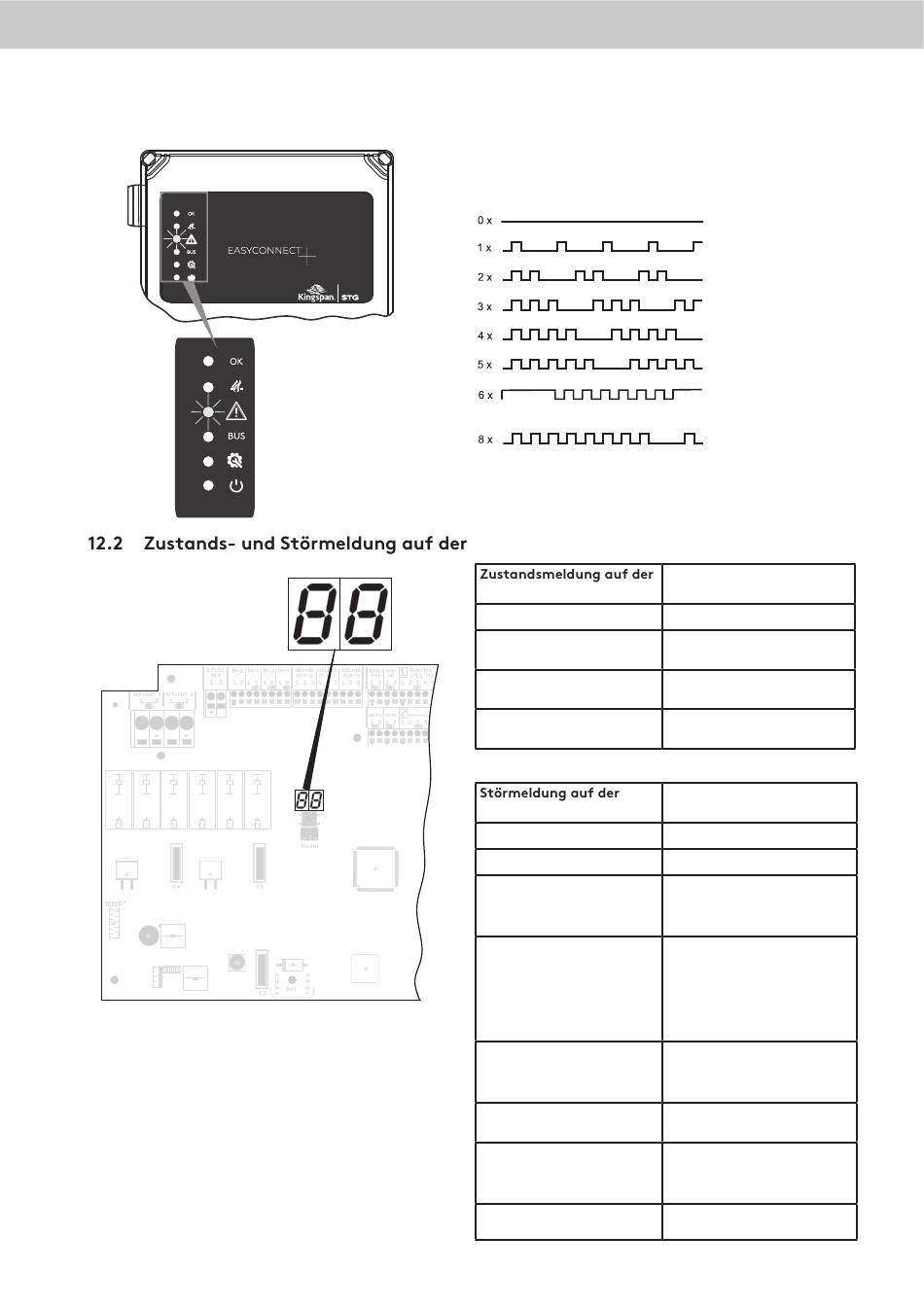

Störungsmeldung / Störungsursache
12.1
Störmeldung Türanzeige (gelb)
28
Hauptplatine
Liegt eine Störung vor, blinkt die gelbe Störungsanzeige
in der Gehäusetür oder RWA-Bedienstelle. Die Pulsfolge
gibt einen Hinweis auf die Störungsursache.
2 x 7-Segment-Anzeige der Hauptplatine
2 x 7-Segment-Anzeige
i.O.
F.A
F A.
F.A.
F A = RWA Auslösung aktiv (Fire-alarm)
2 x 7-Segment-Anzeige
E1
E2
E3 C1
oder
E3 C2
E4 C1
oder
E4 C2
E5 C1
oder
E5 C2
E6
E8 C1
oder
E8 C2
E12
Betriebsbereit
Netzausfall
Störung Akkus
Störung RWA-Bedienstelle
Störung automatische Melder
Störung Überwachung
Antriebslinie
Störung Zentralenvernetzung
Störung BMA
Bedeutung
Betriebsbereit
Kanal 1 gesperrt für
Lüftungsfunktion
Kanal 2 gesperrt für
Lüftungsfunktion
Kanal 1 + 2 gesperrt für
Lüftungsfunktion
Ursache der
Störmeldung
Netzfehler
Akkufehler
Fehler Leitungsüber-
wachung RWA-Bedienstelle
Kanal 1 oder Kanal 2
Fehler Leitungsüberwach-
ung automatische Melder
oder
Automatische Melder noch
aktiv nach Reset über ZU-
Taste der RWA-Bedienstelle
Kanal 1 oder Kanal 2
Fehler Leitungsüberwach-
ung Antriebslinie
Kanal 1 oder Kanal 2
Fehler Zentralenkopplung
(Bus)
Fehler Leitungsüberwach-
ung Brandmeldeanlage
(BMA) Kanal 1 oder Kanal 2
DC Netzteil < 27,5 V /
Netzumschaltung
