RWA Kompaktzentrale EasyConnect+

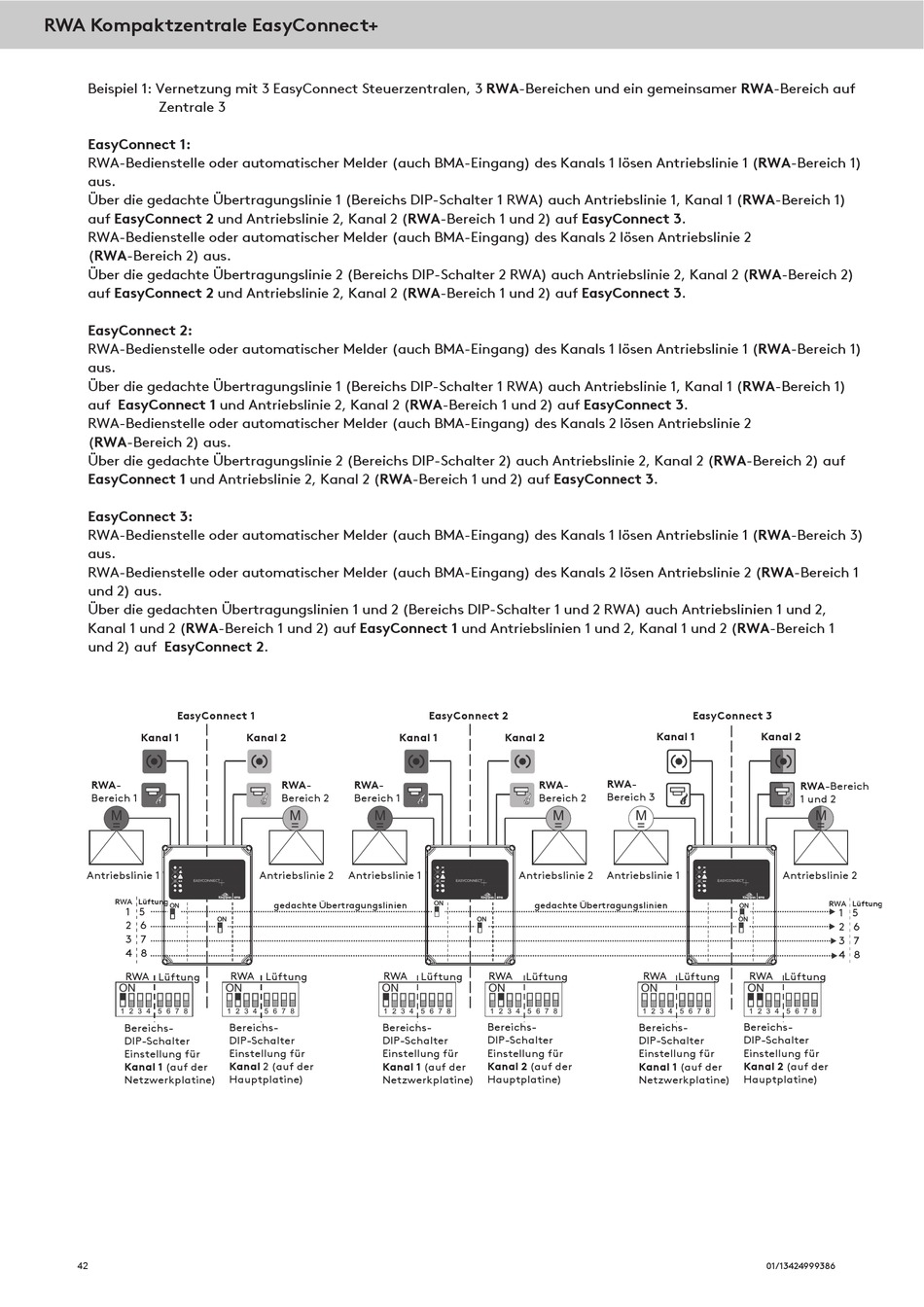

Beispiel 1: Vernetzung mit 3 EasyConnect Steuerzentralen, 3 RWA-Bereichen und ein gemeinsamer RWA-Bereich auf
Zentrale 3
EasyConnect 1:
RWA-Bedienstelle oder automatischer Melder (auch BMA-Eingang) des Kanals 1 lösen Antriebslinie 1 (RWA-Bereich 1)
aus.
Über die gedachte Übertragungslinie 1 (Bereichs DIP-Schalter 1 RWA) auch Antriebslinie 1, Kanal 1 (RWA-Bereich 1)
auf EasyConnect 2 und Antriebslinie 2, Kanal 2 (RWA-Bereich 1 und 2) auf EasyConnect 3.
RWA-Bedienstelle oder automatischer Melder (auch BMA-Eingang) des Kanals 2 lösen Antriebslinie 2
(RWA-Bereich 2) aus.
Über die gedachte Übertragungslinie 2 (Bereichs DIP-Schalter 2 RWA) auch Antriebslinie 2, Kanal 2 (RWA-Bereich 2)
auf EasyConnect 2 und Antriebslinie 2, Kanal 2 (RWA-Bereich 1 und 2) auf EasyConnect 3.
EasyConnect 2:
RWA-Bedienstelle oder automatischer Melder (auch BMA-Eingang) des Kanals 1 lösen Antriebslinie 1 (RWA-Bereich 1)
aus.
Über die gedachte Übertragungslinie 1 (Bereichs DIP-Schalter 1 RWA) auch Antriebslinie 1, Kanal 1 (RWA-Bereich 1)
auf EasyConnect 1 und Antriebslinie 2, Kanal 2 (RWA-Bereich 1 und 2) auf EasyConnect 3.
RWA-Bedienstelle oder automatischer Melder (auch BMA-Eingang) des Kanals 2 lösen Antriebslinie 2
(RWA-Bereich 2) aus.
Über die gedachte Übertragungslinie 2 (Bereichs DIP-Schalter 2) auch Antriebslinie 2, Kanal 2 (RWA-Bereich 2) auf
EasyConnect 1 und Antriebslinie 2, Kanal 2 (RWA-Bereich 1 und 2) auf EasyConnect 3.
EasyConnect 3:
RWA-Bedienstelle oder automatischer Melder (auch BMA-Eingang) des Kanals 1 lösen Antriebslinie 1 (RWA-Bereich 3)
aus.
RWA-Bedienstelle oder automatischer Melder (auch BMA-Eingang) des Kanals 2 lösen Antriebslinie 2 (RWA-Bereich 1
und 2) aus.
Über die gedachten Übertragungslinien 1 und 2 (Bereichs DIP-Schalter 1 und 2 RWA) auch Antriebslinien 1 und 2,
Kanal 1 und 2 (RWA-Bereich 1 und 2) auf EasyConnect 1 und Antriebslinien 1 und 2, Kanal 1 und 2 (RWA-Bereich 1
und 2) auf EasyConnect 2.
EasyConnect 1
Kanal 1
RWA-
Bereich 1
Antriebslinie 1
RWA Lüftung
1 5
2 6
3 7
4 8
RWA
Lüftung
Bereichs-
DIP-Schalter
Einstellung für
Kanal 1 (auf der
Netzwerkplatine)
42
Kanal 2
Kanal 1
RWA-
RWA-
Bereich 2
Bereich 1
Antriebslinie 2
Antriebslinie 1
gedachte Übertragungslinien
RWA
Lüftung
RWA
Bereichs-
Bereichs-
DIP-Schalter
DIP-Schalter
Einstellung für
Einstellung für
Kanal 2 (auf der
Kanal 1 (auf der
Hauptplatine)
Netzwerkplatine)
EasyConnect 2
Kanal 2
RWA-
Bereich 2
Antriebslinie 2
gedachte Übertragungslinien
Lüftung
RWA
Lüftung
Bereichs-
DIP-Schalter
Einstellung für
Kanal 2 (auf der
Hauptplatine)
EasyConnect 3
Kanal 1
Kanal 2
RWA-
Bereich 3
Antriebslinie 1
RWA
Lüftung
RWA
Bereichs-
Bereichs-
DIP-Schalter
DIP-Schalter
Einstellung für
Einstellung für
Kanal 2 (auf der
Kanal 1 (auf der
Netzwerkplatine)
Hauptplatine)
01/13424999386
RWA-Bereich
1 und 2
Antriebslinie 2
RWA Lüftung
1 5
2 6
3 7
4 8
Lüftung
