RWA Kompaktzentrale EasyConnect+
4

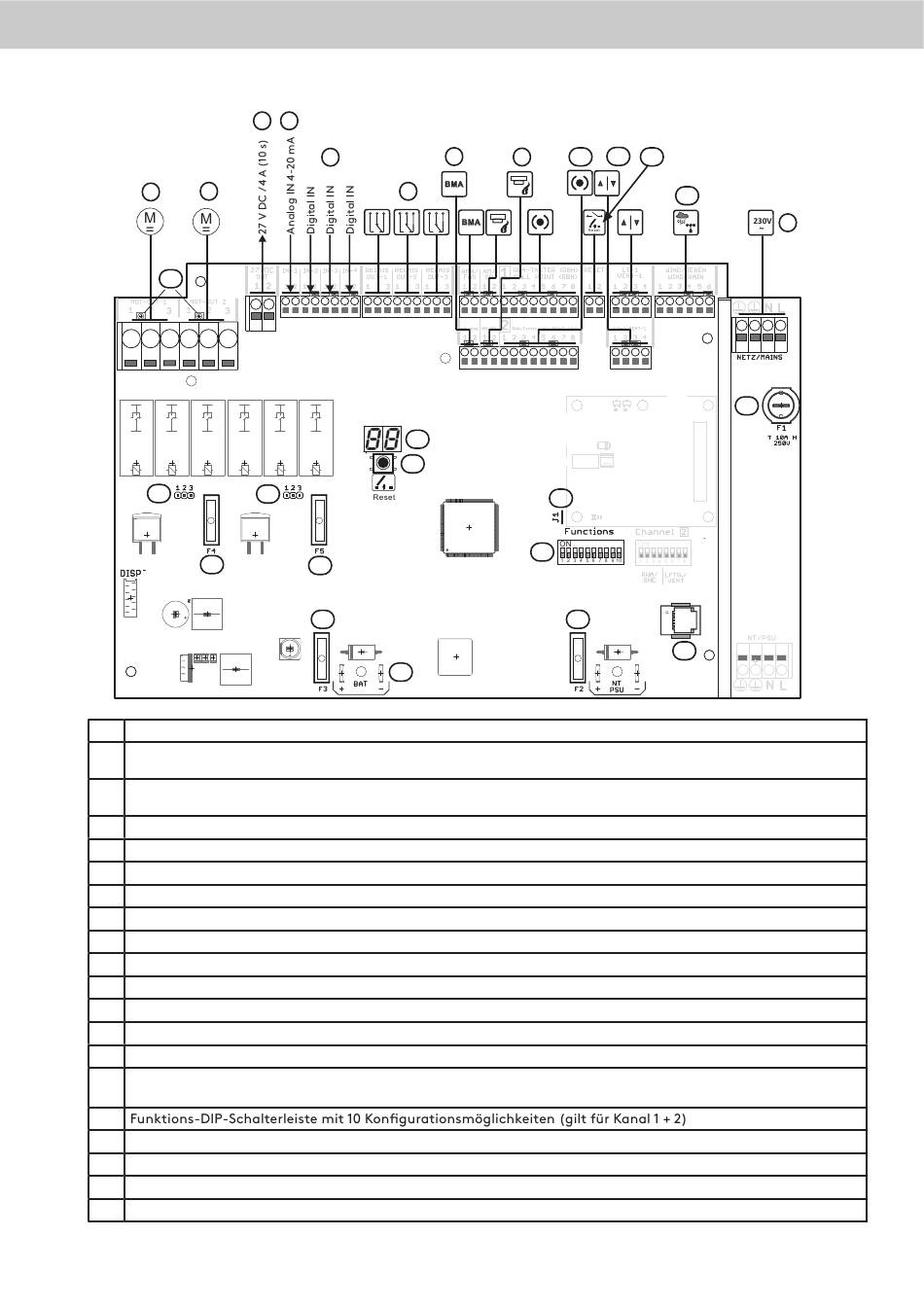

Übersicht der Grundplatine und Anschlussmöglichkeiten
2
3
24
25
20
1
Netzanschluss 230 V AC (L, N, PE), maximaler Kabelquerschnitt 2,5 mm² (massiv 4 mm²).
2
Antriebslinie 1 (Kanal 1): Anschluss Antriebe 24 V DC mit Polwendung, Last- oder Endabschaltung. Maximale
Stromabgabe 16 A oder 20 A mit Antriebslinien 1+2 zusammen (ED 30). Maximaler Kabelquerschnitt 6 mm².
3
Antriebslinie 2 (Kanal 2): Anschluss Antriebe 24 V DC mit Polwendung, Last- oder Endabschaltung. Maximale
Stromabgabe 16 A oder 20 A mit Antriebslinien 1+2 zusammen (ED 30). Maximaler Kabelquerschnitt 6 mm².
4
Separater Spannungsausgang 27 V DC / 4 A (für 10 s nutzbar), maximaler Kabelquerschnitt 2,5 mm².
5
Eingang analoge Schnittstelle 27 V DC / 4 - 20 mA (in Vorbereitung)
6
3 x Eingang digitale High- / Low-Signale (in Vorbereitung)
7
3 x potentialfreie Relaisausgänge. Default-Funktionen: Störung (1), Auslösung (2), Wind- /Regenmeldung (3)
8
2 x Eingang Brandmeldeanlage BMA (Kanal 1 und 2)
9
2 x Eingang automatische Melder (Kanal 1 und 2), maximal 20 Stück pro Kanal
10
2 x Eingang RWA-Bedienstellen (Kanal 1 und 2), maximal 10 Stück pro Kanal
11
2 x Eingang Lüftungstaster 24 V (Kanal 1 und 2)
12
Eingang externer Reset-Taster (Reset RWA-Auslösung und Reset automatische Melder)
13
Eingang zum Anschluss für Wind-Regenmelder Typ WRM/2 24 V oder Regenmelder Typ RM/2 24V
14
2 x 7-Segment Anzeige zur Zustands- und Fehlercodeanzeige
15
Interner Reset-Taster auf der Platine (Reset RWA- und BMA Auslösung); Bei Dauerdruck wird die
Softwareversion auf der 2 x 7-Segment Anzeige angezeigt.
16
17
Service Port Schnittstelle (RJ 12 Buchse)
18
Netz-Sicherung F1, 10 A, Schmelzsicherung
19
Netzteil-Sicherung F2, 20 A, FKS (gelb)
20
Antriebssicherung (Kanal 1) F4, 15 A, FKS (blau)
10
4
5
6
7
14
15
26
21
22
23
8
10
11
9
27
16
19
12
13
1
18
17
