5.

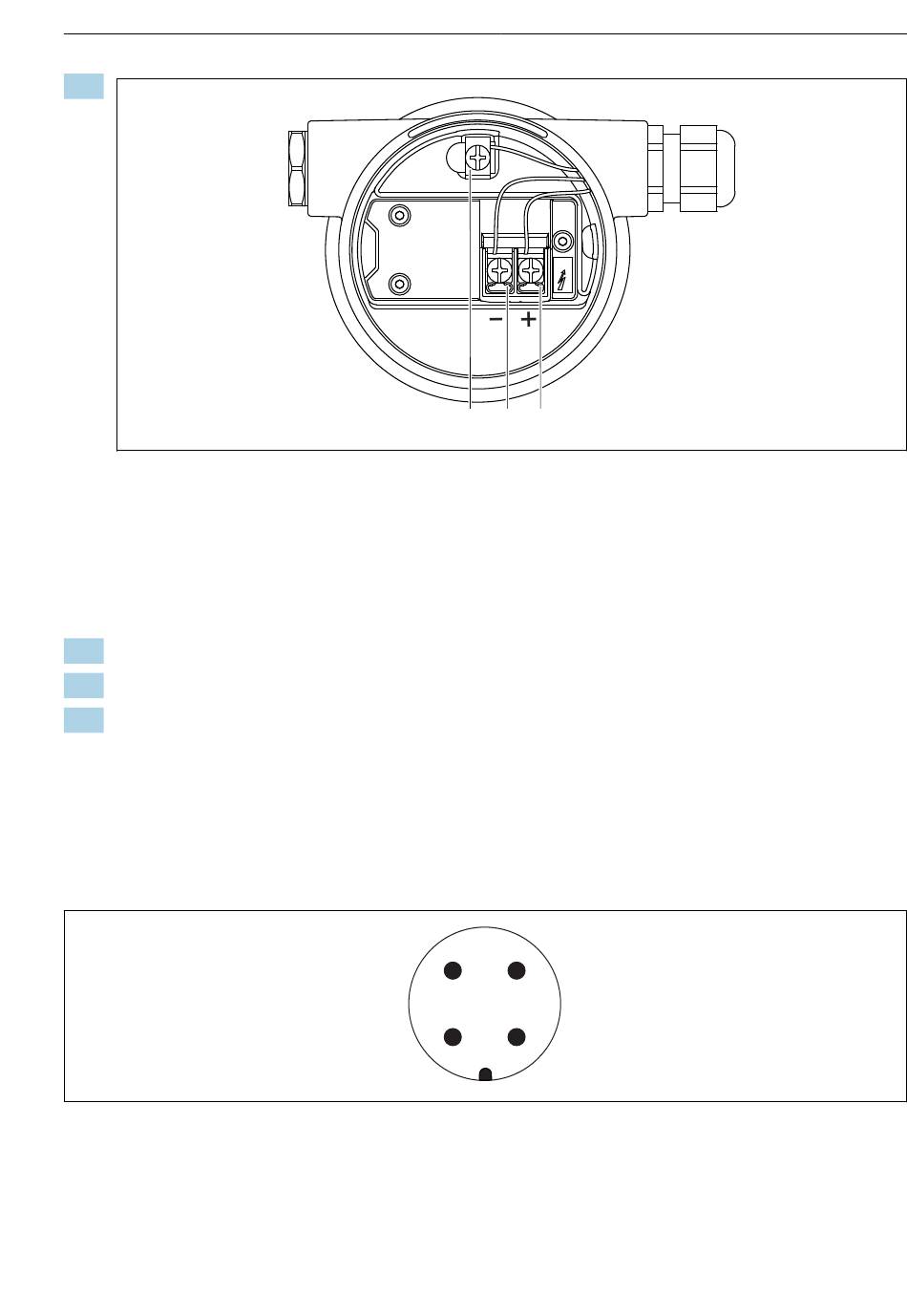

 2 Anschlussklemmen und Erdungsklemme im Anschlussraum
1 interne Erdungsklemme (zur Erdung des Kabelschirms)
2 Minus-Klemme
3 Plus-Klemme
Kabel anschließen.
6. Kabelverschraubungen bzw. die Kabeleinführungen schließen, so dass sie dicht sind.
7. Deckel auf den Anschlussraum festschrauben.
8. Deckelsicherung festziehen.
6.2.2

Anschluss mit Feldbusstecker

Bei Ausführungen mit Feldbusstecker muss das Gehäuse zum Anschluss nicht geöffnet wer-
den.
Pinbelegung beim Stecker M12-A
Pin 1: Signal +
Pin 2: nicht belegt
Pin 3: Signal –
Pin 4: Erde
