KA01427F/00/DE/03.23-00
71620692
2023-07-10
Products

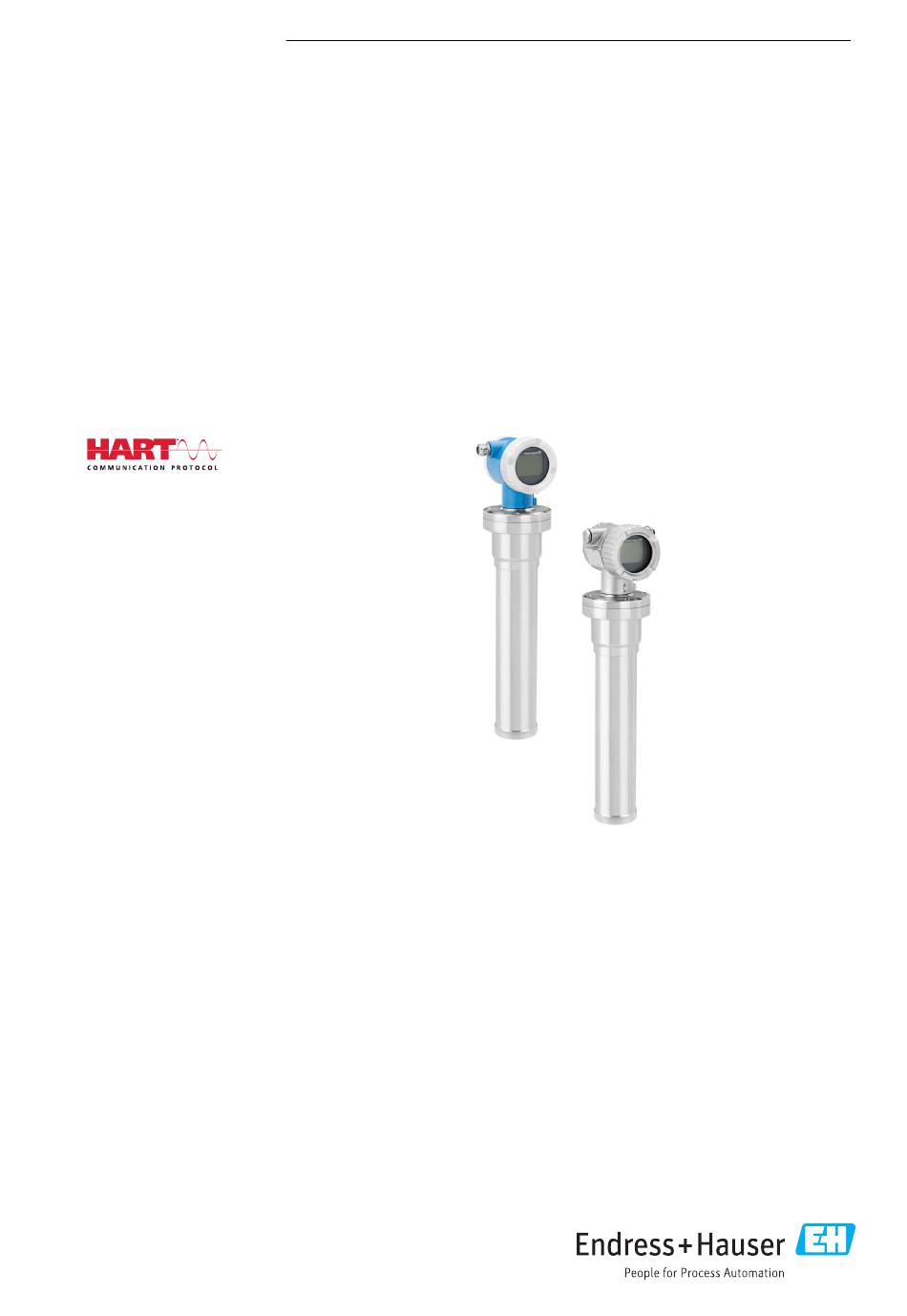

Kurzanleitung
Gammapilot FMG50
HART
Radiometrische Messtechnik
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen sind in der Betriebsanleitung und
den weiteren Dokumentationen verfügbar.
Für alle Geräteausführungen verfügbar über:
• Internet:
www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services
Werbung
Verwandte Anleitungen für Endress+Hauser Gammapilot FMG50 HART
Inhaltszusammenfassung für Endress+Hauser Gammapilot FMG50 HART
- Seite 1 Gammapilot FMG50 HART Radiometrische Messtechnik Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen sind in der Betriebsanleitung und den weiteren Dokumentationen verfügbar. Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
- Seite 2 Zugehörige Dokumente Gammapilot FMG50 HART Zugehörige Dokumente Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Hinweise zum Dokument Verwendete Symbole 2.1.1 Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen wird.
- Seite 3 Gammapilot FMG50 HART Hinweise zum Dokument Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen kann. VORSICHT Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu leichter oder mittelschwerer Körperverletzung führen kann.
- Seite 4 Dokumenttypen verfügbar: Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild ein- geben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Mat- rixcode auf dem Typenschild einscannen 2.2.1 Technische Information (TI) Planungshilfe Das Dokument liefert alle technischen Daten zum Gerät und gibt einen Überblick, was rund...
- Seite 5 Gammapilot FMG50 HART Grundlegende Sicherheitshinweise Bluetooth® Die Bluetooth®-Wortmarke und -Logos sind eingetragene Marken von Bluetooth SIG. Inc. und jegliche Verwendung solcher Marken durch Endress+Hauser erfolgt unter Lizenz. Andere Marken und Handelsnamen sind die ihrer jeweiligen Eigentümer. Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedin-...
- Seite 6 Grundlegende Sicherheitshinweise Gammapilot FMG50 HART Hinweise zum Strahlenschutz Der Gammapilot FMG50 wird zusammen mit einem radioaktiven Präparat - eingebaut in einen Strahlenschutzbehälter - verwendet. Vom Gammapilot FMG50 geht keine radioaktive Strahlung aus. Im Umgang mit radioaktiven Präparaten sind folgende Hinweise zu beachten: 3.4.1...
- Seite 7 Gammapilot FMG50 HART Grundlegende Sicherheitshinweise (FQG60, FQG61/ FQG62,FQG63, FQG66) sowie alle Materialien mit hoher Dichte (Blei, Eisen, Beton). Aufenthaltszeit So kurz wie möglich im strahlenexponierten Bereich aufhalten. Abstand Möglichst großen Abstand von der Strahlenquelle einhalten. Die Intensität der Strahlung nimmt quadratisch mit dem Abstand zur Strahlenquelle ab.
- Seite 8 Alle Angaben zum Gerät und zum Umfang der zugehörigen Technischen Dokumenta- tion werden angezeigt. ‣ Seriennummer vom Typenschild in die Endress+Hauser Operations App eingeben oder per Kamera den 2-D-Matrixcode auf dem Typenschild einscannen. Alle Angaben zum Gerät und zum Umfang der zugehörigen Technischen Dokumenta- tion werden angezeigt.
- Seite 9 Produkte mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Diese Produkte dürfen nicht als unsortier- ter Hausmüll entsorgt werden und können an Endress+Hauser zur Entsorgung zurückgege- ben werden zu den in unseren Allgemeinen Geschäftsbedingungen festgelegten oder individuell vereinbarten Bedingungen.
- Seite 10 Montage Gammapilot FMG50 HART A0038007 Montagebedingungen 5.1.1 Allgemein • Der Austrittswinkel des Strahlenschutzbehälters muss genau auf den Messbereich des Gam- mapilot FMG50 ausgerichtet sein. Messbereichsmarken des Geräts beachten. • Der Strahlenschutzbehälter und der Gammapilot FMG50 sollten so nah wie möglich am Behälter montiert werden.
- Seite 11 Gammapilot FMG50 HART Montage 5.1.2 Maße, Gewichte Gammapilot FMG50 248 (9.76) A0037984 • Ausführung NaI (Tl) 2" : • Gesamtlänge A: 430 mm (16,93 in) • Gesamtgewicht: 11,60 kg (25,57 lb) • Messbereichslänge B: 51 mm (2 in) • Abstand C: 24 mm (0,94 in) •...
- Seite 12 Montage Gammapilot FMG50 HART • Ausführung PVT 800 : • Gesamtlänge A: 1 190 mm (46,85 in) • Gesamtgewicht: 15,54 kg (34,26 lb) • Messbereichslänge B: 800 mm (32 in) • Abstand C: 41 mm (1,61 in) • Ausführung PVT 1200 : •...
- Seite 13 Gammapilot FMG50 HART Montage Beispiele A0037715 Senkrecht stehender Zylinder; der Gammapilot FMG50 ist senkrecht montiert, mit dem Detektorkopf wahlweise nach unten oder oben; der Gammastrahl ist auf den Messbereich ausgerichtet. Richtig: Gammapilot FMG50 außerhalb der Tankisolation montiert Falsch: Gammapilot FMG50 innerhalb der Tankisolation montiert Konischer Behälterauslauf...
- Seite 14 Elektrischer Anschluss Gammapilot FMG50 HART Anordnung der Messeinrichtung A0018075 Maximum-Grenzstanddetektion Minimum-Grenzstanddetektion Strahlenschutzbehälter Gammapilot FMG50 Elektrischer Anschluss Anschlussbedingungen WARNUNG Vor dem Anschluss Folgendes beachten: ‣ Beim Einsatz des Gerätes in explosionsgefährdeten Bereichen sind die entsprechenden nationalen Normen und die Angaben in den Sicherheitshinweisen (XAs) einzuhalten. Die spezifizierte Kabelverschraubung muss benutzt werden.
- Seite 15 Gammapilot FMG50 HART Elektrischer Anschluss A0028908 1 Blockschaltbild HART Anschluss Gerät mit HART Kommunikation HART Widerstand Spannungsversorgung Multimeter oder Amperemeter Spannungsversorgung • Nicht Ex: Versorgungsspannung: 16 … 35 VDC • Ex-i: Versorgungsspannung: 16 … 30 VDC Der HART-Kommunikationswiderstand von 250 Ω in der Signalleitung ist bei einer nie- derohmigen Versorgung immer erforderlich.
- Seite 16 Elektrischer Anschluss Gammapilot FMG50 HART 6.2.1 Direktanschluss A0038024 Erdungsklemme für den Anschluss der Potentialausgleichsleitung Potentialausgleichsleitung an der Erdungsklemme anschließen. A0038877 Anschlussraum Deckelsicherung zum Anschlussraum lösen. Deckel abschrauben. A0038156 Kabeleinführung Blindstopfen Kabel in Kabelverschraubungen oder Kabeleinführungen einführen. Endress+Hauser...
- Seite 17 Gammapilot FMG50 HART Elektrischer Anschluss A0038895 2 Anschlussklemmen und Erdungsklemme im Anschlussraum interne Erdungsklemme (zur Erdung des Kabelschirms) Minus-Klemme Plus-Klemme Kabel anschließen. Kabelverschraubungen bzw. die Kabeleinführungen schließen, so dass sie dicht sind. Deckel auf den Anschlussraum festschrauben. Deckelsicherung festziehen.
- Seite 18 Elektrischer Anschluss Gammapilot FMG50 HART Werkstoff: CuZn, Kontakte von Steckerbuchse und Stecker vergoldet 6.2.3 Anschluss mit Harting-Stecker Han7D – + – Han7D – A0019990 Elektrischer Anschluss für Geräte mit Harting-Stecker Han7D Sicht auf die Steckverbindung am Gerät Werkstoff: CuZn, Kontakte von Steckerbuchse und Stecker vergoldet Bediengerät anschließen...
- Seite 19 Gammapilot FMG50 HART Inbetriebnahme ‣ A0039185 3 Möglichkeiten der Fernbedienung via HART-Protokoll SPS (Speicherprogrammierbare Steuerung) Messumformerspeisegerät, z.B. RN221N (mit Kommunikationswiderstand) Anschluss für Commubox FXA191, FXA195 und Field Communicator 375, 475 Field Communicator 475 Computer mit Bedientool (z.B. DeviceCare/FieldCare , AMS Device Manager, SIMATIC PDM)
- Seite 20 In FieldCare oder DeviceCare steht ein Wizard zur Verfügung, der durch die Erstinbetrieb- nahme führt. Das Gerät mit FieldCare bzw. DeviceCare verbinden. FieldCare und DeviceCare steht zum Download bereit unter www.software-products.endress.com. Zum Download ist die Registrierung im Endress+Hauser-Softwareportal erforderlich. Endress+Hauser...
- Seite 21 7.3.1 Bedienung über FieldCare/DeviceCare FieldCare/DeviceCare ist ein auf der FDT-Technologie basierendes Anlagen-Asset-Manage- ment Tool von Endress+Hauser. Über FieldCare/DeviceCare können alle Endress+Hauser- Geräte sowie Fremdgeräte, welche den FDT-Standard unterstützen, parametriert werden. Hard- und Softwareanforderungen im Internet verfügbar: www.de.endress.com -> Suche: FieldCare -> FieldCare ->Technische Daten FieldCare unterstützt folgende Funktionen:...
- Seite 22 Inbetriebnahme Gammapilot FMG50 HART Verbindungsmöglichkeiten: • HART über Commubox FXA195 und der USB-Schnittstelle eines Computers • Commubox FXA291 über Service-Schnittstelle 7.3.2 Bedienung über SmartBlue-App Voraussetzungen Voraussetzungen Gerät Inbetriebnahme über SmartBlue ist nur möglich, wenn das Gerät ein Bluetooth-Modul hat. Systemvoraussetzungen SmartBlue SmartBlue ist als Download verfügbar für Android Endgeräte im Google-Playstore und für iOS...
- Seite 23 Gammapilot FMG50 HART Inbetriebnahme QR-Code abscannen oder im Suchfeld des jeweiligen App-Stores "SmartBlue" eingeben. A0039186 6 Download Link SmartBlue starten. Gerät aus angezeigter Live-Liste auswählen. Anmeldedaten eingeben (Log-in): Benutzernamen: admin Passwort: Seriennummer des Geräts oder ID-Nummer vom Bluetooth-Display Eine vorhandene Bluetooth-Verbindung wird durch ein blinkendes Bluetooth-Sym- bol angezeigt.
- Seite 24 Inbetriebnahme Gammapilot FMG50 HART Zero/I Alarm Span/II Display A0039285 Bedientaste für Leerabgleich (Funktion I) Bedientaste für Vollabgleich (Funktion II) DIP-Schalter für Alarmstrom (SW-definiert / Min-Alarm) DIP-Schalter für Verriegelung und Entriegelung des Gerätes • Leerabgleich: Bedientaste für Leerabgleich (I) > 3 s gedrückt halten •...
- Seite 25 DeviceCare/FieldCare über Service-Schnittstelle (CDI) A0038834 7 DeviceCare/FieldCare über Service-Schnittstelle (CDI) Computer mit Bedientool DeviceCare/FieldCare Commubox FXA291 Service-Schnittstelle (CDI) des Gerätes (= Endress+Hauser Common Data Interface) 7.3.5 Bedienung über WirelessHART SWA70 WirelessHART-Adapter mit der Commubox FXA195 und dem Bedienprogramm "FieldCare/DeviceCare" 7.3.6 Übersicht Bedienmenü...
- Seite 28 *71620692* 71620692 www.addresses.endress.com...
