Stihl MS 661 C-M Gebrauchsanleitung Seite 117

6 Assemblaggio della motosega
► Girare il tirante a vite (3) in senso orario fintanto che la
catena della sega è posizionata sulla spranga di guida.
Introdurre le maglie di guida della catena della sega nella
scanalatura della spranga di guida.
La spranga di guida (6) e la catena della sega sono
posizionate sulla motosega.
► Applicare il coperchio del rocchetto catena (2) sulla
motosega di modo che sia a filo con la motosega stessa.
► Avvitare i dadi (1) e stringerli.
6.1.2 Smontare la spranga di guida e la catena della sega
► Spegnere il motore e innestare il freno catena.
► Ruotare i dadi in senso antiorario finché non si riesce a
togliere il coperchio del rocchetto catena.
► Togliere il coperchio rocchetto catena.
► Girare il tirante a vite in senso antiorario fino all'arresto.
La catena della sega è allentata.
► Togliere la spranga di guida e la catena della sega.
6.2 Messa in tensione della catena della sega
Durante il lavoro, la catena della sega tende a dilatarsi o a
restringersi. La tensione della catena della sega cambia.
Durante il lavoro occorre verificare regolarmente la tensione
della catena della sega e regolarla.
► Spegnere il motore e innestare il freno catena.
0458-759-7521-C
3
6
2
1
1

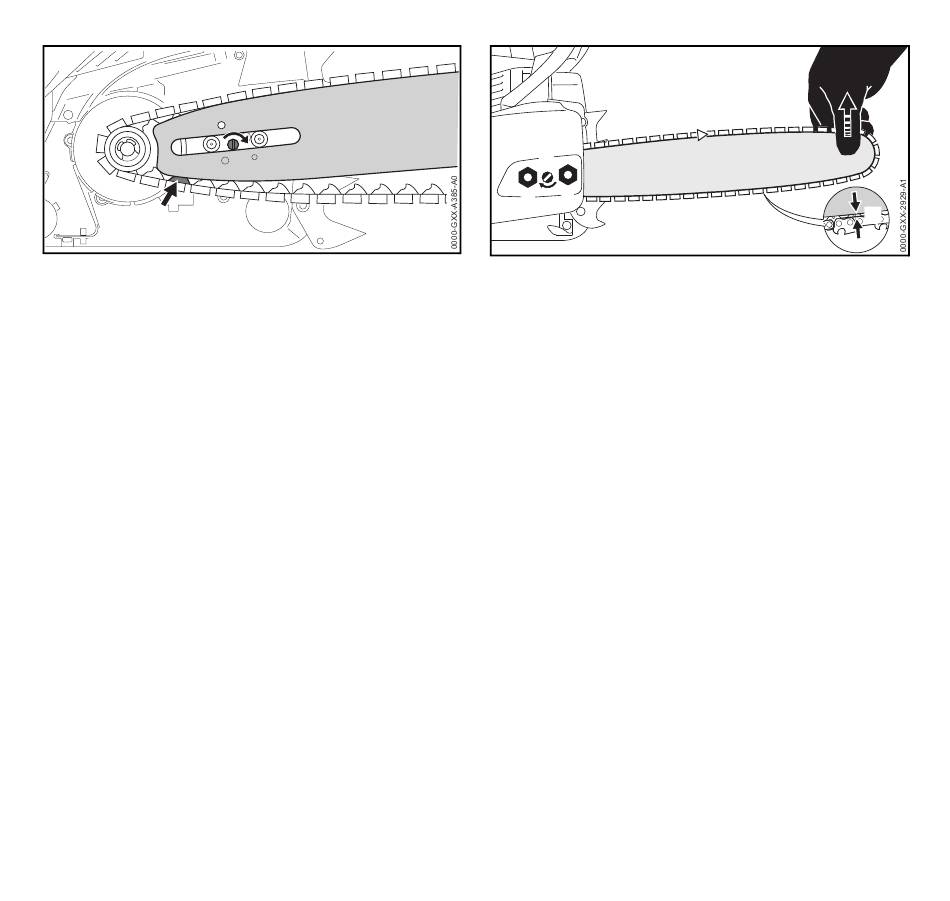

► Allentare i dadi (1).
► Sbloccare il freno catena.
► Sollevare la spranga di guida sulla punta e ruotare il
tirante a vite (2) in senso orario o antiorario fino a
soddisfare le seguenti condizioni:
– La distanza a al centro della spranga di guida è
compresa tra 1 mm e 2 mm.
– La catena della sega può ancora essere tirata sulla
spranga di guida con due dita senza fatica.
► Continuare a sollevare la spranga di guida sulla punta e
stringere saldamente i dadi (1).
► Se la distanza a al centro della spranga di guida non è
compresa tra 1 mm e 2 mm: tendere nuovamente la
catena della sega.
6.3 Rabboccare olio per catena
L'olio per catena lubrifica e raffredda la catena in
circolazione.
► Spegnere il motore e innestare il freno catena.
► Posizionare la motosega su una superficie piana di modo
che il tappo del serbatoio dell'olio sia rivolto verso l'alto.
► Pulire la zona attorno al tappo del serbatoio dell'olio con
un panno umido.
italiano
a
115
