italiano

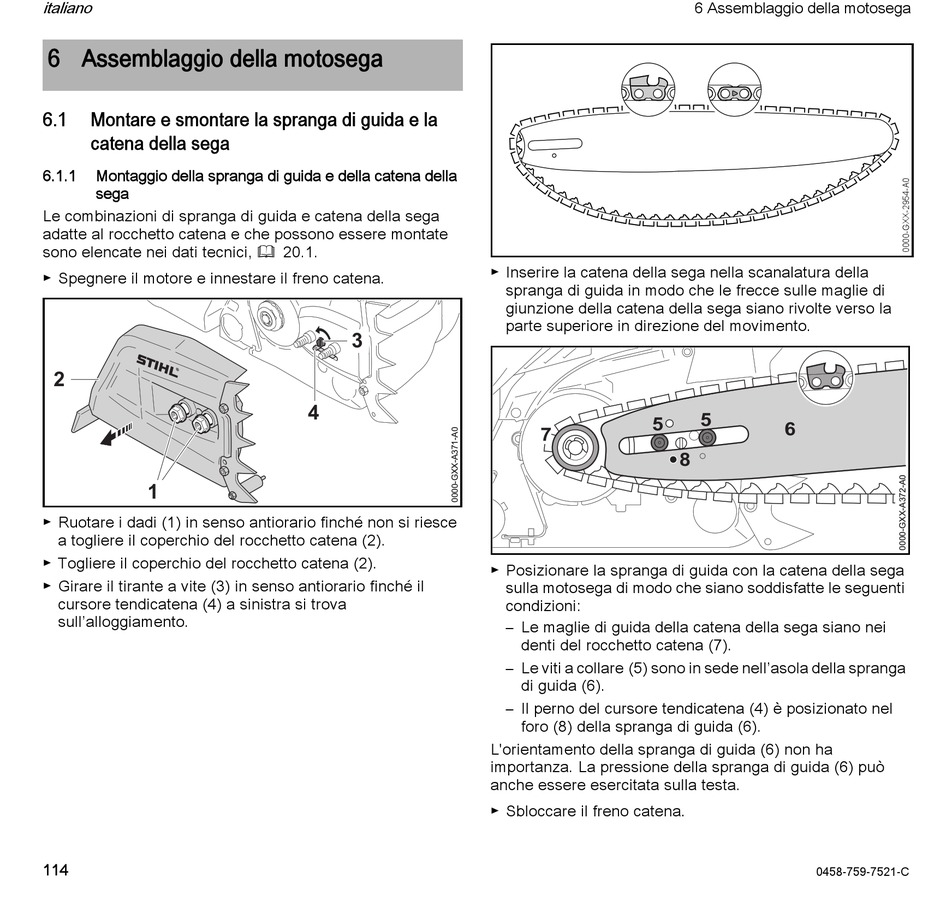

6 Assemblaggio della motosega
6.1 Montare e smontare la spranga di guida e la
catena della sega
6.1.1 Montaggio della spranga di guida e della catena della
sega
Le combinazioni di spranga di guida e catena della sega
adatte al rocchetto catena e che possono essere montate
sono elencate nei dati tecnici, @ 20.1.
► Spegnere il motore e innestare il freno catena.
2
1
► Ruotare i dadi (1) in senso antiorario finché non si riesce
a togliere il coperchio del rocchetto catena (2).
► Togliere il coperchio del rocchetto catena (2).
► Girare il tirante a vite (3) in senso antiorario finché il
cursore tendicatena (4) a sinistra si trova
sull'alloggiamento.
114
3
4
► Inserire la catena della sega nella scanalatura della
spranga di guida in modo che le frecce sulle maglie di
giunzione della catena della sega siano rivolte verso la
parte superiore in direzione del movimento.
5
7
► Posizionare la spranga di guida con la catena della sega
sulla motosega di modo che siano soddisfatte le seguenti
condizioni:
– Le maglie di guida della catena della sega siano nei
denti del rocchetto catena (7).
– Le viti a collare (5) sono in sede nell'asola della spranga
di guida (6).
– Il perno del cursore tendicatena (4) è posizionato nel
foro (8) della spranga di guida (6).
L'orientamento della spranga di guida (6) non ha
importanza. La pressione della spranga di guida (6) può
anche essere esercitata sulla testa.
► Sbloccare il freno catena.
6 Assemblaggio della motosega
5
6
8
0458-759-7521-C
