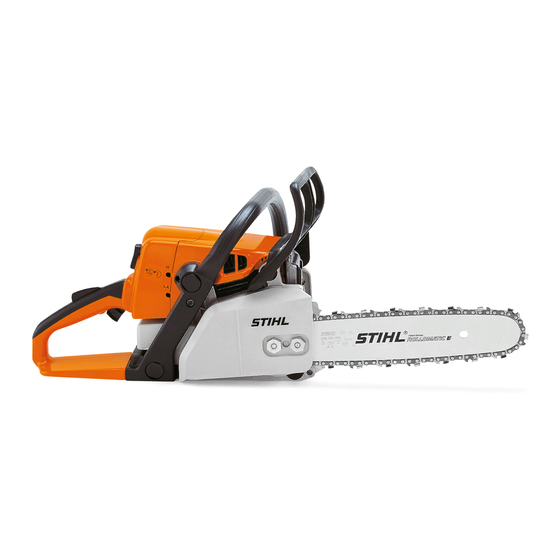

STIHL MS 210, 230, 250
Gebrauchsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Stihl MS 210

Inhaltszusammenfassung für Stihl MS 210

  • Seite 1 STIHL MS 210, 230, 250 Gebrauchsanleitung...

  • Seite 3: Inhaltsverzeichnis

    Kraftstoff einfüllen Hans Peter Stihl Kettenschmieröl Kettenschmieröl einfüllen Kettenschmierung prüfen Kettenbremse Winterbetrieb Motor starten / abstellen Betriebshinweise Führungsschiene in Ordnung halten Luftfiltersystem Luftfilter reinigen Vergaser einstellen MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Seite 4: Zu Dieser Gebrauchsanleitung

    Jugendliche über 16 Jahre, die unter Aus Angaben und Abbildungen dieser Aufsicht ausgebildet werden. Gebrauchsanleitung können deshalb keine Ansprüche abgeleitet werden. Kinder, Tiere und Zuschauer fernhalten. Ansaugluftführung: Winterbetrieb MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Seite 5 Schutzausstattung an. Medikamenten, die das Gerätes beschädigen. Reaktionsvermögen beeinträchtigen oder Drogen darf nicht mit dem Bekleidung und Ausrüstung Motorgerät gearbeitet werden. Vorschriftsmäßige Bekleidung und Ausrüstung tragen. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Seite 6 – keinen Kraftstoff an die Motor nicht aus der Hand anwerfen – Kleidung kommen lassen, sonst sofort Starten wie in der Gebrauchsanleitung wechseln. beschrieben. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Seite 7 Betrieb auf unter beengten Verhältnissen stets für betriebssicheren Zustand prüfen – siehe ausreichenden Luftaustausch sorgen. auch “Vor dem Starten“. Insbesondere Lebensgefahr durch Vergiftung! MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Seite 8 Gegenstand trifft – z. B. beim einklemmen können Entasten unbeabsichtigt einen anderen Ast berührt – die Sägekette an der Schienenspitze im Schnitt kurz eingeklemmt wird MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Seite 9 Holzstücke! Wenn beim Sägen mit der Oberseite der Führungsschiene – Rückhandschnitt – die Sägekette klemmt oder auf einen festen Gegenstand im Holz trifft, kann MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Seite 10 Hand arbeiten Motorsäge mit Vollgas in den Schnitt bringen und Krallenanschlag fest Entfernung zum nächsten Arbeitsplatz ansetzen – dann erst sägen. mindestens 2 1/2 Baumlängen. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Seite 11 Zurückgehen auf fallende Äste beim Schneiden des Fallkerbes die Fallkerb überprüfen – sofern achten und Kronenraum Fällrichtung kontrolliert werden. erforderlich Fallkerb korrigieren beobachten Wichtig: MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Seite 12 Breite der Führungsschiene – einsägen. Leichtmetall oder Kunststoff – keine Stahlkeile. Stahlkeile beschädigen die Bei krankem Holz auf Splintschnitte Sägekette und können einen verzichten. Rückschlag verursachen. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Seite 13 Drehpunkt benutzen – Motorsäge Ausbildung und Erfahrung. so wenig wie möglich nachsetzen. Einstechen – beim Fällen von Vorhängern – als Entlastungsschnitt beim Ablängen – bei Bastelarbeiten MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Seite 14 – Holz nicht mit dem Fuß festhalten Stämmen ein Kernstück stehen bleibt – andere Personen dürfen weder das Holz festhalten noch sonst mithelfen MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Seite 15 Ansonsten kann die Gefahr von Unfällen beeinflusst das Vibrationsverhalten – Die Benutzungsdauer wird verlängert oder Schäden am Gerät bestehen. Bei Antivibrationselemente regelmäßig durch: Fragen dazu an einen Fachhändler kontrollieren. wenden. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Seite 16: Schneidgarnitur

    Störung behoben Bei Paarung von Komponenten die nicht ist, siehe "Kettenbremse". zueinander passen, kann die Schneidgarnitur bereits nach kurzer Betriebszeit irreparabel beschädigt werden. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Seite 17: Führungsschiene Und Sägekette Montieren (Frontale Kettenspannung)

    Schraube (1) nach links drehen, bis Verletzungsgefahr durch die die Spannmutter (2) links an der scharfen Schneidezähne Gehäuseaussparung anliegt Sägekette an der Schienenspitze beginnend auflegen MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Seite 18: Führungsschiene Und Sägekette Montieren (Kettenschnellspannung)

    "Sägekette spannen" Schutzhandschuhe anziehen – Verletzungsgefahr durch die scharfen Schneidezähne. Sägekette auflegen – an der Schienenspitze beginnen Spannscheibe (1) abnehmen und umdrehen MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Seite 19 Bundschraube (3) schieben, der Kopf der hinteren Bundschraube muss in das Langloch ragen Schraube (2) ansetzen und anziehen Schutzhandschuhe anziehen – Verletzungsgefahr durch die scharfen Schneidezähne. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Seite 20: Sägekette Spannen (Seitliche Kettenspannung)

    Betrieb ist! Kettenspannung öfter kontrollieren – siehe "Betriebshinweise" Beim Ansetzen des Kettenraddeckels müssen die Zähne von Spannrad und Spannscheibe ineinander greifen, ggf. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Seite 21: Sägekette Spannen (Frontale Kettenspannung)

    Eine neue Sägekette muss öfter Kettenspannung öfter kontrollieren nachgespannt werden, als eine, die – siehe "Betriebshinweise" schon länger in Betrieb ist! Kettenspannung öfter kontrollieren – siehe "Betriebshinweise" MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Seite 22: Kraftstoff

    0,10 (100) Benzin 0,20 (200) Nur Markenbenzin mit einer Oktanzahl 0,30 (300) von mindestens 90 ROZ verwenden – 0,40 (400) bleifrei oder verbleit. 0,50 (500) MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Seite 23: Kraftstoff Einfüllen

    STIHL empfiehlt das STIHL Uhrzeigersinn drehen bis er Einfüllsystem für Kraftstoff einrastet (Sonderzubehör). Kraftstoff einfüllen Bügel aufklappen bis er senkrecht steht Bügel bis zur Anlage zuklappen MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Seite 24: Kettenschmieröl

    Verschluss im Uhrzeigersinn Altöl hat nicht die erforderlichen drehen und schließen – siehe Schmiereigenschaften und ist für Abschnitt "Schließen" und die Kettenschmierung ungeeignet. "Verriegelung prüfen" MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Seite 25: Kettenschmieröl Einfüllen

    Einfüllsystem für Kettenschmieröl siehe "Spannung der Sägekette prüfen". (Sonderzubehör). Tankverschluss schließen Es muss noch ein Rest Kettenschmieröl im Öltank sein, wenn der Kraftstofftank leer gefahren ist. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Seite 26: Kettenbremse

    – und steht. Handschutz schnellt nach vorn zur Schienenspitze – auch wenn die linke Hand nicht am Griffrohr hinter dem Handschutz ist, wie z. B. beim Fällschnitt. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Seite 27: Winterbetrieb

    Gefahr von Kombihebel springt beim Betätigen des Motorlaufstörung – Überhitzung! Gashebels in die Betriebsstellung Startklappe geschlossen l – in dieser Stellung wird der kalte Motor gestartet MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Seite 28 Motor (sobald der Motor ca. eine Minute gelaufen ist) – nach der ersten Zündung – nach dem Lüften des Verbrennungsraumes, wenn der Motor abgesoffen war MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Seite 29 Standzeit kann bei Maschinen ohne damit sich das Anwerfseil richtig zusätzliche manuelle Kraftstoffpumpe aufwickelt mehrmaliges Durchziehen des Anwerfseils notwendig sein – bis genügend Kraftstoff gefördert wird. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Seite 30 Motor (sobald der Motor ca. eine Minute gelaufen ist) Motorsäge halten und anwerfen Nach der ersten Zündung Kombihebel auf Stellung Startgas n stellen Motorsäge halten und anwerfen MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Seite 31 Kettenbremse, Schäden an Motorgehäuse und Kettenbremse Bei sehr niedriger Temperatur auftreten. Motor kurze Zeit mit wenig Gas warmlaufen lassen Motor abstellen Kombihebel auf Stoppstellung 0 stellen MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Seite 32: Betriebshinweise

    Arbeit bei Betriebstemperatur gespannt wurde Kettenspannung öfter kontrollieren Eine neue Sägekette muss öfter nachgespannt werden, als eine, die schon längere Zeit in Betrieb ist. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Seite 33: Führungsschiene In Ordnung Halten

    Messstab an der Feillehre Für normale Betriebsbedingungen und (Sonderzubehör) – in dem Bereich, Winterbetrieb. in dem der Laufbahnverschleiß am größten ist Vliesfilter Für trockene, sehr staubige Einsatzgebiete. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Seite 34: Luftfilter Reinigen

    Motor abstellen Schmutz befreien Luftfilter kontrollieren – falls erforderlich reinigen oder ersetzen Luftfilter (1) mit Zeigefingern in Richtung hinterem Handgriff kippen, dabei Daumen am Gehäuse abstützen MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Seite 35 Motor regelmäßig läuft und gut Anschlag – dann 1 Umdrehung beschleunigt zurückdrehen Nach jeder Korrektur an der Leerlaufstellschraube (L) ist meistens auch eine Veränderung der Leerlaufanschlagschraube (LA) nötig. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Seite 36: Zündkerze

    Vergaserkastendeckel nach oben abziehen Bei einer Zündkerze mit separater Anschlussmutter (1) unbedingt die Anschlussmutter auf das Gewinde drehen und fest anziehen – durch Funkenbildung Brandgefahr! MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Seite 37: Motorlaufverhalten

    Schrauben (1) herausdrehen Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. Handschutz nach oben drücken Unterseite des Lüftergehäuses vom Kurbelgehäuse weg ziehen und nach unten abnehmen MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Seite 38 Seilrolle mit Scheibe (8) und Knoten in den Griff ziehen Klinken (9) vorsichtig abziehen Kappe wieder in den Griff drücken Die Rückholfeder kann herausspringen – Verletzungsgefahr! MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Seite 39 Ende von innen durch die Uhrzeigerdrehrichtung zeigen – wie Seilbüchse und von unten in den im Bild dargestellt Griff führen und mit einem Spezialknoten sichern – Seil nicht aufrollen MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Seite 40 Schutzhandschuhe tragen Seilbüchse gezogen werden. Kippt er Federbruchstücke vorsichtig seitlich weg: Feder um eine weitere herausnehmen Umdrehung spannen. Ersatzfeder mit einigen Tropfen harzfreiem Öl benetzen MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Seite 41: Gerät Aufbewahren

    Das Kettenrad wird geschont, wenn zwei Sägeketten im Wechsel betrieben werden. STIHL empfiehlt Original STIHL Kettenräder zu verwenden, damit die optimale Funktion der Kettenbremse gewährleistet ist. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Seite 42: Sägekette Pflegen Und Schärfen

    Eine falsch QuickStop Super vorher geschärfte Sägekette – Gashebelsperre drücken insbesondere zu niedrige Tiefenbegrenzer – kann zu erhöhter Rückschlagneigung der Motorsäge führen – Verletzungsgefahr! MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Seite 43 Weiterziehen der Sägekette Handschutz zum Griffrohr ziehen: Da diese Anforderungen nur nach Kettenbremse ist gelöst. Bei ausreichender und ständiger Übung erfüllt werden können: Feilenhalter verwenden Schärfwinkel MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Seite 44 – beim Rückführen Feile abheben Beim Schneiden im Weichholz Verbindungs- und Treibglieder nicht außerhalb der Frostperiode kann der anfeilen Abstand bis zu 0,2 mm (0.008") größer gehalten werden. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Seite 45 (10,26) 5,5 (7/32) 5605 772 5506 5605 750 4330 1106 893 4000 0814 252 3356 5605 007 1030 bestehend aus Feilenhalter mit Rundfeile, Flachfeile und Feillehre MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Seite 46: Prüfung Und Wartung Durch Den Fachhändler

    Schalldämpfer ist nur länderabhängig vorhanden. bei nachlassender Motorleistung das Funkenschutzgitter im Schalldämpfer prüfen lassen STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Seite 47: Wartungs- Und Pflegehinweise

    Schärfzustand achten Sägekette Kettenspannung kontrollieren schärfen prüfen (Abnutzung, Beschädigung) reinigen und wenden Führungsschiene entgraten ersetzen Kettenrad prüfen reinigen Luftfilter ersetzen prüfen Antivibrations-Elemente ersetzen durch Fachhändler MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Seite 48 STIHL empfiehlt den STIHL Fachhändler Zylinderfußschrauben bei Erstinbetriebnahme von Profi-Motorsägen (ab 3,4 kW Leistung) nach einer Laufzeit von 10 bis 20 Stunden fest anziehen MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Seite 49: Verschleiß Minimieren Und Schäden Vermeiden

    Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt – Antriebsteile (Fliehkraft-Kupplung, werden können, ist damit ein Kupplungstrommel, Kettenrad) Fachhändler zu beauftragen. – Filter (für Luft, Öl, Kraftstoff) MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Seite 50: Wichtige Bauteile

    19 vorderer Handgriff (Griffrohr) 20 Anwerfgriff 21 Zündkerzenstecker 22 Kombischalthebel 23 Kraftstofftankverschluss 24 Gashebel 25 Gashebelsperre 26 hinterer Handgriff 27 hinterer Handschutz Maschinennummer je nach Ausstattung MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Seite 51: Technische Daten

    ISO 7293: bei 10000 1/min Picco Duro (63 PD3) Leerlaufdrehzahl: 2800 1/min Teilung: 3/8"P (9,32 mm) Zul. Höchstdrehzahl Treibglieddicke: 1,3 mm mit Schneidgarnitur: 14000 1/min MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Seite 52 Schallleistungspegel L nach Kettenräder ISO 22868 6-zähnig für 3/8"P MS 230 (nur EU): 111 dB(A) 7-zähnig für .325" MS 230 C (nur EU): 111 dB(A) MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Seite 53: Sonderzubehör

    Maschinennummer Kettenschutzverlängerung Nummer der Schiene aufstecken Nummer der Sägekette INCH Kettenschutzverlängerung mit Rasten (1) auf den Kettenschutz schieben, bis der verlängerte Kettenschutz der Schnittlänge entspricht MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Seite 54: Reparaturhinweise

    Land- und Forsttechnik (NB 0363) Übereinstimmung mit den folgenden Max-Eyth-Weg 1 Normen entwickelt und gefertigt worden D-64823 Groß-Umstadt ist: EN ISO 11681-1, EN 55012, EN 61000-6-1 MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...

  • Seite 55: Anschriften

    Kundendienst die strengen Anforderungen der internationalen Norm ISO 9001 für Qualitätsmanagement-Systeme erfüllen. bundesweit 0,09 Euro je angefangene Minute aus dem deutschen Festnetz. Preise aus Mobilfunknetzen können abweichen MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C...
  • Seite 56 0458-208-0021-A deutsch www.stihl.com *04582080021A* 0458-208-0021-A...
