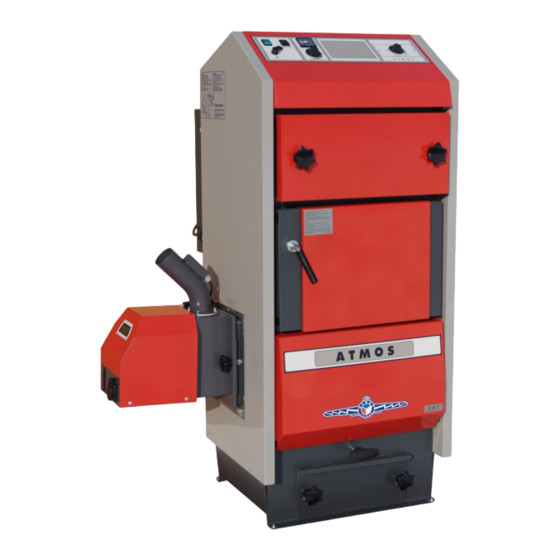

Inhaltszusammenfassung für ATMOS D
-
Seite 2: Inhaltsverzeichnis
Austausch der Dichtungsschnur der Türe Einstellen der Scharniere und der Verschlüsse der Türen 33. Ökologie Kesselentsorgung nach dem Ende seiner Lebensdauer Garantiebedingungen Instalationsprotokoll des kessels Aufzeichnungen ber die jahresrevisionen Vermerke über durchgeführte Reparaturen in der Garantie und nach der Garantie www.atmos.cz DE-1... - Seite 3 Garantiefrist auf den Kesselkörper von 24 auf 36 Monate erweitert. Bei der Nichteinhaltung dieser Regeln kann es infolge von Tieftemperaturkorrosion zur wesentlichen Verkürzung der Körperlebensdauer und der keramischen Formstücke kommen. Der Kesselkörper kann auch in zwei Jahren korrodieren. www.atmos.cz 2-DE...
-
Seite 4: Verwendungszweck
Leistung. Dieser Ventilator ist durch den gleichen Betriebsthermostat wie Pelletsbrenner eingeschaltet/ gesteuert. Den Abzugsventilator beim Kessel D20P verwenden sie nur bei der eingestellten Lei- stung von 16 bis 22 kW. Beim Heizen mit Pellets muss beim Kessel D 30 P und D45P der Abzugsventilator immer in Betrieb sein. www.atmos.cz... -
Seite 5: Ansicht Des Schaltbretts
Störung des Regulationsthermostates, oder als Signalgebung bei der Überschreitung der Stö- rungstemperatur –muss nach der Überschreitung der Störungstemperatur eingedrückt werden. 6. Abzugsventilatorschalter – dient zum Schalten des Abzugsventilators beim Kessel D20P, D 30 P, D45P beim Heizen mit Pellets. Beim Heizen mit Holz muss dieser dauerhaft ausgeschalten sein. -
Seite 6: Technische Angaben
Austragung aktiviert. Das Warnsignal hört auf zu quieken und die Ascheaustragung ist einge- schaltet. 10. Brennerschalter – dient zum Einschalten und zum Ausschalten ( nachbrennen ) vor der Kessel- reinigung 3. Technische Angaben Kesseltyp ATMOS D15P D20P D30P D45P... -
Seite 7: Legende Zu Den Kesselskizzen
P -Flansch für den Ventilatorfühler des Kühlers 17. Deckel der Öffnung des Brenners der Kühlschleife (TS 130, STS 20) Technische Angaben Abmes- D15P D20P D30P D45P sungen 1405 1405 1405 1405 1040 1163 1163 1163 1163 6/4” 6/4” 6/4” 6/4” www.atmos.cz 6-DE... -
Seite 8: Kesselskizzen
Bedienungsanleitung - DE Kesselskizzen Querschnitt des Kessels D15P ���� Querschnitt des Kessels D20P, D30P, D45P ���� www.atmos.cz DE-7... -
Seite 9: Schema Des Abzugsventilators D20P, D30P, D45P
Zu den Kesseln D30P und D45P ist als Zube- hör das Umlaurad von Durchmesser 150 mm geliefert.Dieses Umlaufrad ist im Fall benutzt,wenn der Kaminzug zu hoch ist. Kann der Kaminzug nicht reduziert werden sollte dieses Umlaufrad ausgetauscht. Somit kann der Brenner eingestellt werden. www.atmos.cz 8-DE... -
Seite 10: Zum Kessel Geliefertes Zubehör
Ausschütten der Asche in den Kesselraum kommen kann. Bei der Installation dieser Einrichtung, richten wir uns nach der mitgelieferten Installationsan- leitung. Bei Holzheizen als Ersatzbrenstof ist nötig in den Kessel das feste Rost,damit das Holz nicht in die Förderschnecke fällt! www.atmos.cz DE-9... -
Seite 11: Wärmewert Der Brennstoffe
Die Kessel sind nicht für das Verbrennen von Holz mit einem geringeren Wasserinhalt als 12% geeignet. Heizwert der Brennstoffe Holz-Art Wärmekapazität pro 1 kg kcal kJoule Fichte 3900 16250 Kiefer 3800 15800 Birke 3750 15500 Eiche 3600 15100 Buche 3450 14400 www.atmos.cz 10-DE... -
Seite 12: Fundamente Unter Die Kessel
Kessels ist es notwendig, dass der eigenständige Schornsteinluftkanal hinreichend dimensioniert ist, da von seinem Zug die Verbrennung im Kessel und die Leistung des Kessels abhängig sind. Der Zug des Schornsteins hängt von seinem Querschnitt, der Höhe und der Rauhigkeit der Innenwand ab. In den www.atmos.cz DE-11... - Seite 13 Richtung Schornstein muss diese ansteigen. Die Rauchgasleitungen müssen mechanisch fest, ge- gen das Durchdringen von Abgasen dicht und innen zu Reinigen sein. Die Rauchgasleitungen dürfen nicht in fremden Wohnungs- oder Nutzräumen verlegt werden. Der Innendurchmesser der Rauchgasleitung darf nicht größer als der Innendurchmesser des Kesselfuchses sein und darf sich in Richtung des Schornsteins...
-
Seite 14: Brandschutz Bei Der Installation Und Der Nutzung Der Wärmegeräte
Polyurethan, Polystyren, Polyethylen, erleichtertes PVC HINWEIS - Unter Umständen, die zur Gefahr des vorübergehenden Entstehens von brenn- baren Gasen oder Dämpfen führen und bei Arbeiten, bei denen vorübergehende Brand- oder Explosionsgefahr (zum Beispiel beim Kleben von Linoleum, PVC usw.) entstehen kann, ist der Kessel rechtzeitig vor dem Entstehen der entsprechenden Gefahr außer Betrieb zu... -
Seite 15: Anschluss Des Kessels An Das Stromnetz
10 11 12 N PE ( D20P ) -
Seite 16: Schaltschema Der Elektromechanischen Regulierung Mit Dem Abzugsventilator, Typ Ucj 4C52 (D30P, D45P) - Version A
... -
Seite 17: Neue Schaltschema Der Elektromechanischen Regulierung Mit Dem Abzugsventilator, Typ Ucj 4C52 (D30P, D45P) - Version B
AC05-L AC05-N AC 05 ... -
Seite 18: Wahl Und Art Des Anschlusses Der Regulierungs- Und Heizelemente
Für die Regulierung des Heizsystems empfehlen wir Regulierungen dieser Firmen: a) ATMOS ACD 01 tel.: +420 326 701 404 b) KOMEXTHERM, Praha tel.: +420 235 313 284 c) KTR, Uherský Brod tel.: +420 572 633 985 d) Landis & Staefa tel.: +420 261 342 382 www.atmos.cz DE-17... -
Seite 19: Korrosionsschutz Des Kessels
ACHTUNG - bei den Kesseln D 15 P und D 20 P empfehlen wir den Pufferspeicher von Volumen 500 bis 1000 l anzuschliessen. Bei den Kesseln D 30 P und D 45 P mit dem Brenner A50 empfehlen wir keinen oder max. 500l Pufferspeicher anzuschliessen. -
Seite 20: Vorgeschriebener Anschluss Des Kessels Mit Pufferspeicher
Durchmesser der Rohrleitungen für den Anschluss an Akk. Behälter Kesseltyp und Leistung Teil A Teil B in Kupfer in Stahl in Kupfer in Stahl D15P, D20P 28x1 25 (1”) 28x1 25 (1”) D30P 35x1,5 32 (5/4”) 28x1 25 (1”) D45P 54x2 50 (2”) 35x1,5 32 (5/4”) www.atmos.cz DE-19... -
Seite 21: Laddomat
Kessel gewährleistet. Im Notwendigkeitsfall kann auch ein Thermoregulationsventil, eingestellt auf eine höhere Temperatur verwendet werden (z.B. 72°C). Empfohlene Größe des Thermoregulationsventils TV 60°C Für die Kessel: D15P, D20P ..................DN 25 D30P ...................... DN32 D45P ...................... DN40 www.atmos.cz 20-DE... -
Seite 22: Anschluss Der Kühlschleife Zum Schutz Vor Überhitzung Mit Sicherheitsventil Honeywell Ts 130 - ¾ A Oder Watts St
Der Kessel muss immer gegen Überhitzen gesichert werden. Im umgekehrten Fall kann es zu seiner Beschädigung, oder sogar zu seiner Explosion kommen. 25. Betriebsvorschriften Kesseleinrichtung zum Betrieb Vor der Kesselinbetriebnahme ist es nötig, sich zu vergewissern, ob das System mit dem Wasser www.atmos.cz DE-21... -
Seite 23: Einstellen Vor Dem Heizen Mit Pellets
Zuführers zum Zweck des Normalbetriebes wieder in die Steckdose. Bei den ATMOS A50 Bren- nern schalten wir wieder den normalen Betrieb ein, siehe Bedienungsanleitung des Brenners. Bei dem Kessel D 20 P unter 16 kW Leistung schalten wir den Abzugventilator aus. (nehmen wir den Konektor von Ventilator in der Seitenverkleidung ab) Beim Heizen mit Pellets muss bei den Kesseln D30P und D45P der Abzugsventilator in allen Betriebsarten immer in Betrieb sein. -
Seite 24: Einsetzen Der Formstücke An Der Heizstelle Beim Typ D15P, D20P
Flamme und gleichzeitig wird die gegenüberliegende Seite des Kessels gegen Überhitzung und Beschädigung geschützt. Anschluss des Brenners der Kessel D15P, D20P 1 - Pelletenbrenner ATMOS (IWABO, ERATO) 2 - Dichtungsschnur 18x32 mm - klein 3 - 2x Schraube M8 4 - 2x Ziermutter M8 www.atmos.cz... -
Seite 25: Anschluss Des Brenners Der Kessel D30P, D45P
Bedienungsanleitung - DE Anschluss des Brenners der Kessel D30P, D45P + A50 - Brenner für Pellets ATMOS A50 - Dichtungsschnur 18x32 mm - groß - Brenner-dichtung - 4x Schraube M10x45 mm - Anschlussplatte des Brenners - 4x Schraube M8x10 mm (12mm) - Zuleitung der Sekundärluft... -
Seite 26: Kesselraum Mit Eingebautem Vorratsbehälter Für Pellets
Zuführer automatisch aus und es läuft nunmehr der Ventilator am Brenner für die zum Verbrennen der Pellets notwendige Zeit (Potentiometer P3). Der gesamte Zyklus wiederholt sich immer. Zum Einstellen der Parameter P1 bis P4 müssen wird das Abdeckblech mit dem Durchblick, das www.atmos.cz DE-25... -
Seite 27: Signalisierung - Einstellung
Z.B. blinkt die grüne Diode 3x, es folgt 6x die gelbe; dies bedeutet, dass die Zeit des Ausbrennens des Brennstoffes so gewählt wurde, dass der Ventilator noch 210 Sekunden danach läuft, nachdem die Fotozelle kein Licht registriert hat. www.atmos.cz 26-DE... -
Seite 28: Einstellung Der Schalter An Der Schalttafel
Entzünden ist nicht geglückt. Empfohlene Einstellung (werksmäßig): SW1 – „ON“ SW2 – „ON“ ACHTUNG – Die Einstellung und die Inbetriebnahme des Brenners ATMOS ERATO und ATMOS A50 führen sie immer nach den eigenständigen Bedienungsanleitungen, die gleichzeitig mit den Brennern geliefert werden durch. -
Seite 29: Zusätzliche Sekundärluft Unter Dem Türrahmen
überprüfen wir dadurch, dass wir die Funktion des Regulators noch bei einer Wassertemperatur von 90°C prüfen. Bei diesem Stand muss die Regulationsklappe fast geschlossen sein. Die Einstellung des Leistungsregulators muss probiert werden. Wir kontrollieren die Ausgangstemperatur des Wassers am Thermometer, das sich auf dem Paneel befindet. www.atmos.cz 28-DE... -
Seite 30: Abzugsregulierung Honeywell Braukmann Fr 124 - Montageanleitung
Holz erst dann nach, wenn die ursprüngliche Füllung zumindest zur Hälfte ver- brannt ist. Alles bringen wir dann in den ursprünglichen Zustand. Beim Kessel D20P, D30P, D45P können wir beim Nachlegen von Brennstoff den Abzugsventilator einschalten. www.atmos.cz DE-29... -
Seite 31: Kesselreinigung Und Aschenentnahme
Qualität des Brennstoffs, dem Zug des Schornsteins und von weiteren Umständen abhängig. Mindestens einmal pro Jahr entnehmen wir den Brenner und reinigen diesen komplett. Bei den Kesseln D 20 P, D 30 P, D 45 P darf bei der Kesselreinigung der Ventilator eingeschaltet. 29. Wartung des Heizsystems einschließlich der Kessel Mindestens einmal alle 14 Tage ist der Wasserstand im Heizsystem zu kontrollieren und gegebenen- falls ist Wasser nachzufüllen. -
Seite 32: Mögliche Fehler Und Deren Behebungshinweise
Kanals vom Teer und Ablage- ausgefallen rungen Ventilator läuft nicht reinigen - verschmutztes Laufrad - auswechseln - fehlerhafter Kondensator - auswechseln - fehlerhafter Motor - auswechseln - schlechter Kontakt im Netz- - prüfen stecker vom Motor - messen www.atmos.cz DE-31... -
Seite 33: Ersatzteile
Den Griff des Verschlusses so greifen, dass der Griff nach oben gerichtet ist, und durch lang- sames Klopfen mit der Tür die Schnur in die Rille hineindrücken, bis man die Tür schließen kann. Nur durch diesen Vorgang kann man die Dichtheit garantieren! www.atmos.cz 32-DE... -
Seite 34: Einstellen Der Scharniere Und Der Verschlüsse Der Türen
Teile (Schamotteteile) und die Isolierungen sind auf einer zugelassenen Mülldeponie zu entsorgen. HINWEIS Um einen umweltgerechten Betrieb sicherzustellen, ist es verboten, andere Brennstoffe und Materialien im Kessel zu verbrennen, als vorgeschrieben. Es handelt sich vor allem um Plastiktüten, diverse Kunststoffe, Farben, Lappen, laminiertes Spanholz sowie Holzspäne, Schlämme, Staubkohle. www.atmos.cz DE-33... -
Seite 35: Garantiebedingungen
- Unternehmen, die die Firma ATMOS im konkreten Land für die jeweilige Region vertreten - Montagefirma, die das Produkt installierte - Jaroslav Canka a syn ATMOS, Velenského 487, 294 21 B lá pod Bezd zem, Tsche- chische Republik, Tel. +420 326 701 404 www.atmos.cz... -
Seite 36: Instalationsprotokoll Des Kessels
Gemessene Angaben: Typ: ............Temperatur der Abgase: ......°C Größe: ............Emissionen im stab. Zustand: CO ....Feuchtigkeit: ..........* ........Kontrollverantwortlicher: ..........Am: ......... Stempel : ..........Unterschrift des Kunden: ........ (Unterschrift der verantwortlichen Person) * Messgrößen www.atmos.cz DE-35... -
Seite 37: Aufzeichnungen Ber Die Jahresrevisionen
Stempel und Unterschrift Stempel und Unterschrift Datum Datum Datum Datum Stempel und Unterschrift Stempel und Unterschrift Stempel und Unterschrift Stempel und Unterschrift Datum Datum Datum Datum Stempel und Unterschrift Stempel und Unterschrift Stempel und Unterschrift Stempel und Unterschrift www.atmos.cz 36-DE... -
Seite 38: Vermerke Über Durchgeführte Reparaturen In Der Garantie Und Nach Der Garantie
Reparatur: ....Reparatur: ....Reparatur: ....Reparatur: ....Reparatur: ....Reparatur: ....Reparatur: ......Reparatur durchgeführt von, Datum Reparatur: ....Reparatur: ....Reparatur: ....Reparatur: ....Reparatur: ....Reparatur: ....Reparatur: ......Reparatur durchgeführt von, Datum www.atmos.cz DE-37... - Seite 39 Bedienungsanleitung - DE www.atmos.cz 38-DE...
- Seite 40 Bedienungsanleitung - DE www.atmos.cz DE-39...
- Seite 41 Bedienungsanleitung - DE www.atmos.cz 40-DE...
