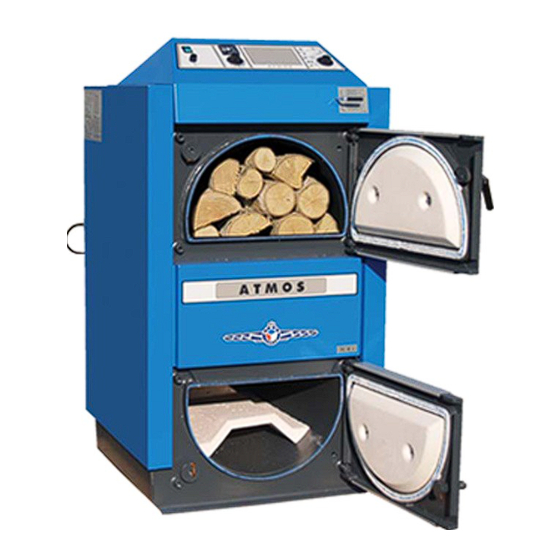

ATMOS DC 75 SE Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für DC 75 SE:
- Bedienungsanleitung (44 Seiten) ,
- Bedienungs- und wartungsanleitung (36 Seiten) ,
- Bedienungs- und wartungsanleitung (30 Seiten)
Inhaltsverzeichnis
(DC 18 S - DC 50 S) (DC 20 GS - DC 40 GS), Gültig von 12/2007
Typ UCJ4C82, Gültig von 12/2007
24. Laddomat 21
oder WATTS STS20 (Ventilöffnungstemperatur 95 - 97°C)
Bedienungsanleitung - DE
Inhaltsverzeichnis
www.atmos.cz
3
3
3
4
5
8
8
9
10
11
11
12
12
12
13
13
14
14
15
16
16
17
17
18
18
19
19
20
20
21
21
21
21
22
22
22
23
23
23
24
24
25
26
27
28
28
29
30
30
30
31
31
31
33
34
35
1-DE
Inhaltsverzeichnis
Verwandte Anleitungen für ATMOS DC 75 SE
Inhaltszusammenfassung für ATMOS DC 75 SE
-
Seite 1: Inhaltsverzeichnis
32. Mögliche Fehler und deren Behebungsweise 33. Ersatzteile Austausch des hitzbeständigen Formstücks (der Düse) Austausch der Dichtungsschnur der Tür Türchenscharnier und - Verschluss 34. Ökologie Kesselentsorgung nach Beendung der Lebensdauer GEWÄHRLEISTUNGSCHEIN PROTOKOLL VERMERKE ÜBER DURCHGEFÜHRTE REPARATUREN IN DER GARANTIE UND NACH DER GARANTIE www.atmos.cz 1-DE... - Seite 2 Thermoventil (siehe beigelegte Schemata) installiert wird, wird die Garan- tiefrist auf den Kesselkörper von 24 zu 36 Monaten erweitert. Bei Nicht-einhaltung dieser Regeln kann infolge Tieftemperaturkorrosion zur wesentlichen Verkürzung der Körperge- brauchsdauer und der keramischen Formstücke kommen. Der Kesselkörper kann auch in zwei Jahren korrodieren. www.atmos.cz 2-DE...
-
Seite 3: Nutzungszweck
Bedienungsanleitung - DE 1. Nutzungszweck Der umweltfreundliche Warmwasserkessel ATMOS ist für die Beheizung von Einfamilienhäusern und ande- ren ähnlichen Objekten bestimmt. Die Kessel eignen sich je nach Typ für Leistungen von 15 bis 75 kW. Die Kessel sind ausschließlich für die Verbrennung von Stückholz konstruiert worden. Zum Heizen können alle Arten trockenen Holzes verwendet werden, insbesondere jedoch Holzscheite, Holzklötze bis zu einer maxi-... -
Seite 4: Schema Und Bedienungselemente Am Schaltbrett Des Kessels
Bedienungsanleitung - DE Schema und Bedienungselemente am Schaltbrett des Kessels DC 18 S - DC 75 SE, DC 20 GS - DC 40 GS � � ���������������������������� ���������������������������������� ����������� DC 18 S - DC 75 SE, DC 20 GS - DC 40 GS �... -
Seite 5: Technische Angaben
(je nach Betriebsanforderung bezüglich der Nennleistung des Kessels). Es kann weiches und hartes Holz verbrannt werden. Das Holz muß trocken sein! - Die Leistung des Kessels ist vom Feuchtigkeitsgrad des Holzes abhängig. Die Leistung und die Funktion des Kessels wird bei einer Feuchtigkeit von 12 - 20 % garantiert. www.atmos.cz 5-DE... - Seite 6 Bedienungsanleitung - DE Bedienungs- und Wartungsanleitung – D www.atmos.cz www.atmos.cz 6-DE...
- Seite 7 Bedienungsanleitung - DE Bedienungs- und Wartungsanleitung – D www.atmos.cz www.atmos.cz 7-DE...
-
Seite 8: Legende Zu Kesselskizzen
Ventils (TS 130, STS 20) 20. Schalter Technische Angaben DC15E DC18S DC20GS DC25GS DC32GS DC30SE DC40GS DC40SE DC75SE DC22S DC25S DC32S DC50S ATMOS 1180 1180 1260 1260 1260 1260 1410 1360 1480 1180 1180 1260 1260 1470 1092 1046 1153 1090... -
Seite 9: Kessel Mit Abzugsventilator
Bedienungsanleitung - DE Kessel mit Abzugsventilator www.atmos.cz 9-DE... -
Seite 10: Schema Des Abzugsventilators
Den vormontierten 4- poligen Stecker für die Stromversorgung an die Anschlussleiste der Kesselrückseite aufstecken. 1 – Motor 2 – Scheibe 3 – Umlaufrad 4 – Mutter mit Linksgewinde und Unterlegscheibe 5 – Flügelmutter 6 – Schraube 7 – Große Dichtung 8 – Kleine Dichtung www.atmos.cz 10-DE... -
Seite 11: Einsetzen Der Keramischen Formsteine In Den Feuerungsraum Des Kessels
Ausführungen (DC 22 S, DC 25 S, DC 32 S, DC 40 SE - länge 500 mm), (DC 50 S - länge 700 mm), (DC 75 SE - länge 2 x 500 mm) mit einem Dach versehen. 2. Für Typ: Das Dach besteht aus zwei gleichen Stücken... -
Seite 12: Zum Kessel Geliefertes Zubehör
DC 20 GS - 14 DC 25 GS - 19 DC 32 GS - 24 DC 40 GS - 31 DC 50 S - 39 DC 75 SE - 54 ����������������� Holzart Wärmekapazität 1 kg kcal kJoule Fichte 3900 16250... -
Seite 13: Fundamente Unter Kessel
Es ist unzulässig, Kessel im Wohnraum (einschl. Gänge) zu installieren. Der Querschnitt der Öffnung für Verbrennungsluftzufuhr in den Kesselhaus muss für Kessel mit Leitungen von 15 – 75 kW mindestens 250 cm betragen. 1 - Schornstein 2 - Rauchabzugskanal 3 - Kessel www.atmos.cz 13-DE... -
Seite 14: Schornstein
Richtung des Schornsteins nicht verjün- gen. Die Verwendung von Rauchgasknien ist nicht ange- messen. 1 Abgasthermometer 2 Reinigungsöffnung 3 Drosselklappe ZU BEACHTEN - in dem Rauchkanal ist ein Abgasthermometer zur Verfolgung des Kesselbe- triebs zu installieren. www.atmos.cz 14-DE... -
Seite 15: Brandschutz Bei Der Installation Und Der Nutzung Der Wärmegeräte
(zum Beispiel beim Kleben von Linoleum, PVC usw.) entstehen kann, ist der Kessel recht- zeitig vor dem Entstehen der entsprechenden Gefahr außer Betrieb zu nehmen. Auf den Kesseln und bis zu einem Abstand, der kleiner als der Sicherheitsabstand ist, dürfen keine Gegenstände aus brennbaren Materialien abgelegt werden. www.atmos.cz 15-DE... -
Seite 16: Anschluß Des Kessels An Das Elektronetz
HINWEIS - Die Stecker A und B dienen zur Versorgung der elektronischen Regelung des Heizsy- stems. Sie sind je nach der Steckerart an der Regelung in der Ausführung A oder B Art gefertigt. Es ist jeweils nur eine Steckerart zu verwenden (A oder B). www.atmos.cz 16-DE... -
Seite 17: Neue Schaltschema Der Mechanischen Regulierung Für Dc15E, Gültig Von 12/2007
BT-2 BT-1 BT-C REG BT-C www.atmos.cz 17-DE... -
Seite 18: Elektrisches Leitungsschema Des Kessels Dc75Se - Elektromechanische Regelung Mit Abzugsventilator, Typ Ucj4C82
BT-2 BT-1 BT-C REG BT-C www.atmos.cz 18-DE... -
Seite 19: Verbindliche Normen Für Die Projektierung Und Die Montage Der Kessel
Pumpe im Kesselkreis wird der Abzugsventilator ein- und abgeschaltet. Laddomat 21 erlaubt eine teilwei- se selbsttätige Zirkulation vom Wasser zwischen dem Kessel und den Pusserspeicher oder dem System unter der Voraussetzung, dass die Pumpe am Laddomat 21 nicht im Betrieb ist. www.atmos.cz 19-DE... -
Seite 20: Korrosionsschutz Des Kessels
������ ����������� Der Kessel kann mit dem offenen oder geschlossenem Ausdehnungsgefäß angeschlossen werden. ����������� ����� ������ ����������������������� ���������������� ���������������� ��������� ��������� ��������� ����� ������� ������ ������������� ������������� ������ ���������� ������ ������������� ��������� ��������� ������� ����� ������ ������ ����� www.atmos.cz 20-DE... -
Seite 21: Durchmesser Der Rohrleitungen Für Das Verbinden Mit Den Pufferspeichern
Menge an Mineralstoffwolle im Gipskartonskelett. Es kann auch ergänzend mit Schüttguti- solationsmaterial vorgegangen werden. Die Mindestdicke der Isolation beträgt bei der Nutzung von Mine- ralstoffwolle 120 mm. Eine weitere Variante besteht in der direkten Isolierung der einzelnen Behälter mit Polyurethan oder Mineralstoffwolle mit ST-Folie in Kunstlederumhüllung. www.atmos.cz 21-DE... -
Seite 22: Vorteile
�������������� ZU BEACHTEN - Laddomat 21 ist nur bis zu einer Kesselleistung von 75 kW vorgesehen. Firma ATMOS empfiehlt Laddomat 21 jedoch nur für die Leistung von bis zu 50 kW. 25. Anschluss der Kühlschleife gegen Überhitzung mit Siche- rungsventil Honeywell TS 130 - 3/4 A oder WATTS STS20 (Ventilöffnungstemperatur 95 - 97°C) -
Seite 23: Betriebsvorschriften
Holz arbeitet der Kessel nicht mehr als Vergasungskessel, der Holzverbrauch wesentlich steigt, die geforderte Leistung wird nicht erreicht und die Kessel- und Schornsteingebrauchsdauer verkürzt sich. Wenn der vorge- schriebene Schornsteinzug besteht, der Kessel kann 70 % Nennleistung auch ohne Ventilator erreichen. www.atmos.cz 23-DE... -
Seite 24: Leistungsregelung - Elektromechanisch
Wassertemperatur von 95°C muss die Regelklappe auf Anschlag ge- schlossen werden (auf Schraube). Die vorgeschriebene Betriebstemperatur des Kesselwassers (80 – 90°C) ist jeweils durch Mischventile hinter dem Kessel abzu- stimmen und zwar manuell oder durch elektronische Regelung mit Stellantrieb. www.atmos.cz 24-DE... -
Seite 25: Leistungseinstellung Und Verbrennung Des Kessels
�������������������� Weichholz ��������������� Grundeinstellung 10 mm, Variation von 10 bis 20 mm ����������� Einstellung für Kessel DC 75 SE Hartholz Grundeinstellung 20 mm, Variation von 6 bis 20 mm Weichholz Grundeinstellung 20 mm, Variation von 10 bis 20 mm Stellen Sie den Einstellhebel auf die Temperatur, die Sie am Kessel ablesen. -
Seite 26: Kesselreinigung
3. Mit Hilfe der Bürste den Brennraum von Ablagerung reinigen. 4. Aschekammertür öffnen und Aschereste mit Hilf des Aschekastens entfernen und in ein geeignetes Gefäss entleeren. 5. Nun die Aschekammer mit Hilf eines Handfegers auskehren und Ablagerungen mit Hilfe der Bürste ent- fernen. 6. Aschekammertür wieder verschliessen. www.atmos.cz 26-DE... -
Seite 27: Keramischer Aschkastenraum
Für Typ: ����� DC 22 S DC 25 S DC 32 S ������� DC 50 S DC 40 SE DC 75 SE Die maximale Menge der Asche reicht bis zum Niveau der Dachoberkante! Für Typ: DC 15 E www.atmos.cz 27-DE... -
Seite 28: Wartung Des Heizsystems Einschließlich Kesselů
Konstruktion und die Elektroinstallation des Kessels eingreifen. Der Kessel ist stets ordentlich und rechtzeitig zu reinigen, damit die Durchgängigkeit aller Zugkanäle garantiert werden kann. Die Fülltür und die Reinigungstür müssen stets ordnungsgemäß geschlossen werden. www.atmos.cz 28-DE... -
Seite 29: Mögliche Fehler Und Deren Behebungsweise
- Ventilator einschließlich des Ka- nals vom Teer und Ablagerungen Ventilator läuft nicht reinigen - fehlerhafter Kondensator - auswechseln - fehlerhafter Kondensator - auswechseln - fehlerhafter Motor - auswechseln - schlechter Kontakt im Netzstek- - prüfen - messenu ker vom Motor www.atmos.cz 29-DE... -
Seite 30: Ersatzteile
Den Griff der Türen ( Fülltür und Reinigungstür ) so greifen, dass der Griff nach oben gerichtet ist und durch behutsames Drücken mit der Tür in die Rille hineindrücken bis die Tür geschlossen werden kann. Nur bei umsichtiger Vorgehensweise beim wechseln der Schnur kann die Dichtheit garantiert werden. www.atmos.cz 30-DE... -
Seite 31: Türchenscharnier Und - Verschluss
Uhr 20 Minuten zeigt. Zum Schluss ziehen wir nur die Schraubenmutter an. 34. Ökologie Die ATMOS-Vergasungskessel erfüllen die anspruchsvollsten Anforderungen an Ökologie. Die Kessel sind nach der europäischen Norm EN 303-5 zertifiziert und in die Klasse 3 eingestuft. Kesselentsorgung nach Beendung der Lebensdauer Es ist für eine UMWELTGERECHTE Entsorgung der einzelnen Kesselteile zu sorgen. - Seite 32 Bedienungsanleitung - DE www.atmos.cz 32-DE...
-
Seite 33: Gewährleistungschein
- Unternehmen, die die Firma ATMOS im konkreten Land für die jeweilige Region vertreten - Montagefirma, die das Produkt installierte - Jaroslav Cankař a syn ATMOS, Velenského 487, 294 21 Bělá pod Bezdězem, Česká republika, Tel. +420 326 701 404 www.atmos.cz... -
Seite 34: Protokoll
Stempel: ........Unterschrift des Kunden: ..... (verantwortliche Person) www.atmos.cz 34-DE... -
Seite 35: Vermerke Über Durchgeführte Reparaturen In Der Garantie Und Nach Der Garantie
......... . . Reparatur durchgeführt vom, Datum www.atmos.cz 35-DE... - Seite 36 Bedienungsanleitung - DE www.atmos.cz 36-DE...
