Endress+Hauser Proline Promass 84 MODBUS RS485 Betriebsanleitung Seite 27

Proline Promass 84 MODBUS RS485
Endress+Hauser
d
g
b
d
g
b
A (RxD/TxD-N)
27
B (RxD/TxD-P)
26
– 25
+ 24
f
– 23
+ 22
– 21
+ 20
N (L-)
2
L1 (L+)
1

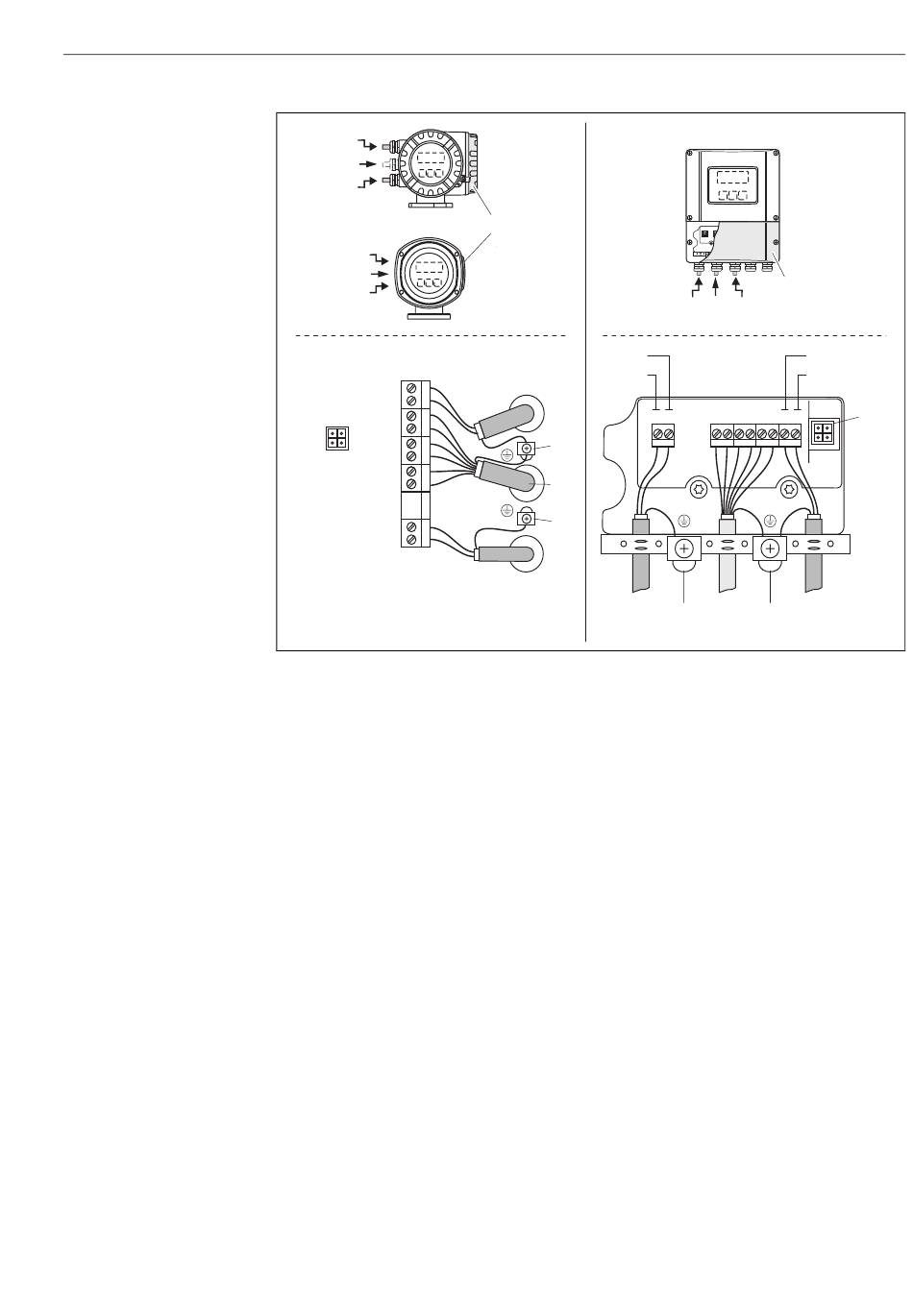

Abb. 19: Anschließen des Messumformers, Leitungsquerschnitt max. 2,5 mm
A Ansicht A (Feldgehäuse)
B Ansicht B (Edelstahlfeldgehäuse)
C Ansicht C (Wandaufbaugehäuse)
a Anschlussklemmenraumdeckel
b Kabel für Hilfsenergie: 85...260 V AC, 20...55 V AC,16...62 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L− für DC
c Erdungsklemme für Schutzleiter
d Feldbuskabel
Klemme Nr. 26: B (RxD/TxD-P)
Klemme Nr. 27: A (RxD/TxD-N)
e Erdungsklemme Signalkabelschirm/Feldbuskabelschirm
Beachten Sie folgendes:
– die Schirmung und Erdung des Feldbuskabels → Seite 24
– dass die abisolierten und verdrillten Kabelschirmstücke bis zur Erdklemme so kurz wie möglich sind
f Servicestecker für den Anschluss des Serviceinterface FXA193 oder FXA291 mit Proline Adapterkabel (Fieldcheck,
ToF Tool - Fieldtool Package)
Signalkabel: siehe Klemmenbelegung → Seite 28
