5.3 Kurzanleitung zur Funktionsmatrix
Hinweis!
• Beachten Sie unbedingt die allgemeinen Hinweise → Seite 35
• Funktionsbeschreibungen → Handbuch "Beschreibung Gerätefunktionen"
HOME-Position → F → Einstieg in die Funktionsmatrix
1.
2. Block auswählen (z.B. AUSGÄNGE)
3. Gruppe auswählen (z.B. STROMAUSGANG 1)
4. Funktionsgruppe auswählen (z.B. EINSTELLUNGEN)
5. Funktion auswählen (z.B. ZEITKONSTANTE)
Parameter ändern / Zahlenwerte eingeben:
P → Auswahl bzw. Eingabe von Freigabecode, Parametern, Zahlenwerten
F → Abspeichern der Eingaben
6. Verlassen der Funktionsmatrix:
– Esc-Taste (X) länger als 3 Sekunden betätigen → HOME-Position
– Esc-Taste (X) mehrmals betätigen → schrittweiser Rücksprung zur HOME-Position
Esc
-
+
➀
E
➁
+
–

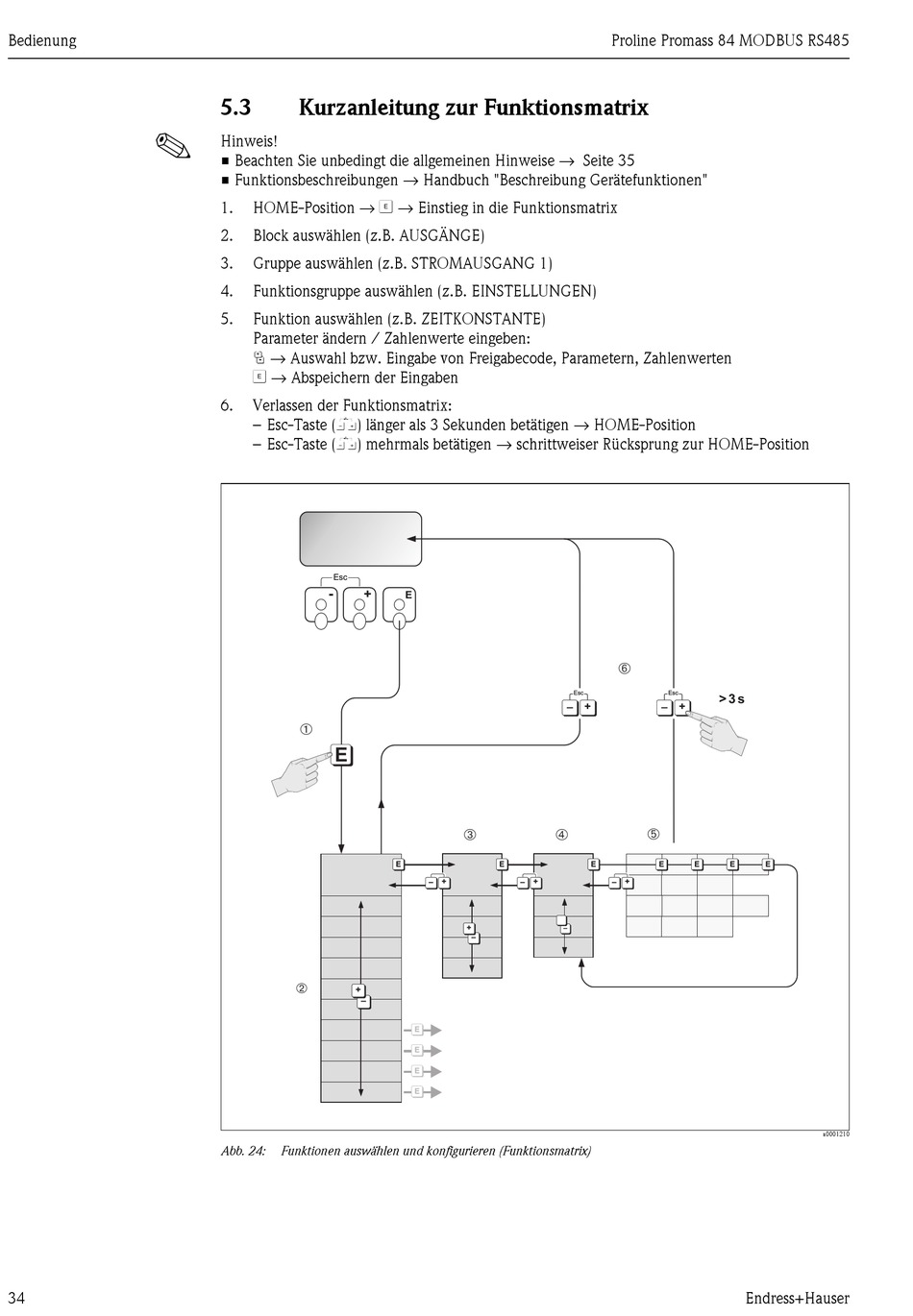

Abb. 24: Funktionen auswählen und konfigurieren (Funktionsmatrix)
E
–
➂ ➃
E E
– + – +
+
–
–
E
E
E
E
