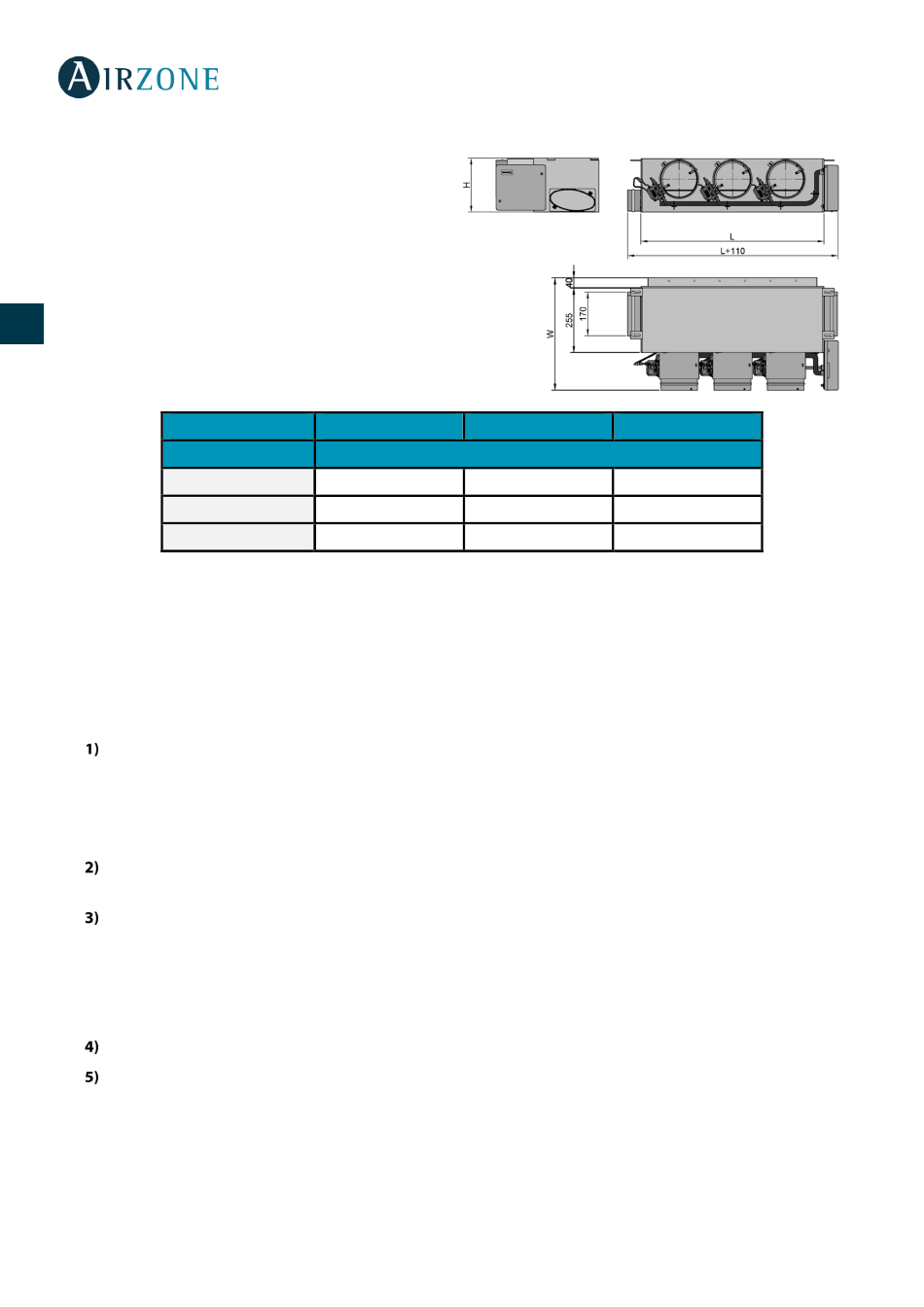

PLENUM MOTORISE EXTRA PLAT (SLIM) (AZEZ6DAISL)
Le plénum motorisé extra plat Airzone inclut :
- Platine centrale du système.
ES - Passerelle de communication.
- Registres circulaires de 150 mm de diamètre.
EN
- Système manuel de régulation de débit.
- Entrée pour la ventilation mécanique contrôlée
FR
(VMC), diamètre équivalent de 150 mm.
Variation du niveau de pression sonore de l'unité intérieure
IT
de jusqu'à ± 3dB(A) ; poids maximal 18 kg.
PT
DE
Code de Plénum : AZEZ6DAISL01 [Taille] [Nº de registres]
INSTALLATION DU SYSTEME
Pour installer correctement votre système, suivez les indications suivantes :
Réalisez toutes les connexions électriques (Voir la section Montage du système)
- Connectez la passerelle de communication avec l'unité intérieure à contrôler.
- Connectez les différents éléments du système (thermostats, modules, etc.).
- Branchez la platine centrale.
Vérifiez que le montage et la connexion du système aient été bien réalisés (Voir la section Vérification de montage
et connexion)
Configuration du système
- Configurez les différents thermostats du système (Voir la section Configuration initiale et Configuration avancée).
- Rappelez-vous que les systèmes Airzone permettent la configuration d'interfaces principale et de zone. Depuis un
thermostat principal vous pouvez réaliser un changement de Mode, définir le degré d'efficience avec la fonction Eco-
Adapt ou sélectionner la vitesse de l'équipement.
Consultez le manuel d'utilisateur et d'installation du système pour toute autre consultation
Ne requiert aucun entretien
52
Taille
Nº de registres
2 / 3
720 x 210 x 444
4
5
S M
L x H x W (mm)
930 x 210 x 444
L
1140 x 210 x 444
