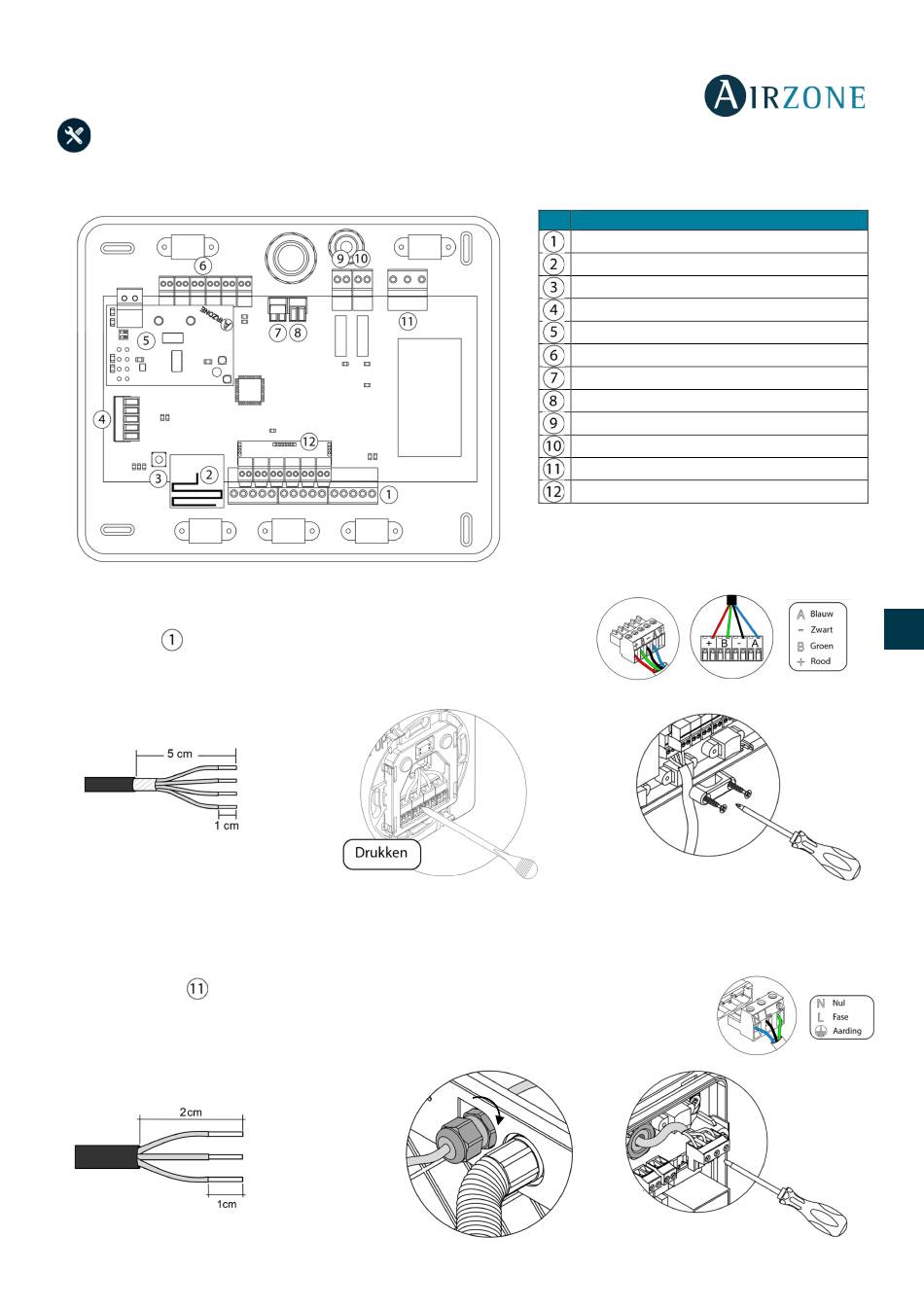

MONTAGE VAN HET SYSTEEM

SYSTEEMCENTRALE INNOBUS PRO6 (AZCE6IBPRO6)

1.- Airzone-thermostaten
Sluit de bekabelde thermostaten aan op een van de 3 klemmen van de Airzone-
verbindingsbus . De aansluiting kan gebeuren via Bus-modus of rechtstreeks
op de klemmen van de centrale. Houdt rekening met de kleurcodering. Bevestig
de kabels voor extra zekerheid in de kabelhouders van de centrale.
Controleer dat de batterij in de draadloze elementen is geplaatst.
2.- Voeding van het systeem
Voed de systeemcentrale en de regeleenheden die externe voeding vereisen met 110/230 VAC via
de voedingsingang . Gebruik hiervoor een kabel van 3 x 1,5 mm². Draai voor de voeding van de
systeemcentrale de kabelwartel indien nodig los, steek de kabel door de opening (Ø: 5-10 mm) en
bevestig de draden aan de juiste poolklem. Sluit de klem aan op de voeding en draai de kabelwartel
vast om de voedingskabel te bevestigen.
Nr. Omschrijving
Airzone-verbindingsbus
Draadloze module
SW1
Domoticabus
Daikin-gateway
Motoruitgangen
Ingang alarm (normaal gesloten)
Temperatuursonde
GMV/Boiler
Aan-uitrelais A/C
Voeding
On/Off-module
Belangrijk: Voor de regeling van de ingangen van de
On/Off-module dient u een afgeschermde kabel te
gebruiken.
