Seite 1 Quick Installation Guide Español English Français EASYZONE Italiano Português Deutsch P d r a o b p il C u N e g a r e b m...
Seite 5: Inhaltsverzeichnis
Plenum motorizado baja silueta (AZEZ6DAISL) ..................................12 Instalación del sistema ............................................. 12 Montaje del sistema ..............................................13 Montaje Easyzone ..............................................13 Montaje a unidad interior..........................................13 Montaje de compuerta bypass ........................................14 Montaje de toma de aire de ventilación ....................................... 14 Sustitución motor ..............................................
Seite 6: Precauciones Y Política Medioambiental
Para acceder a toda la documentación técnica, autodiagnósticos, preguntas frecuentes, vídeos de montaje y configuración del sistema y certificados, acceda al apartado de Productos de la web Myzone: myzone.airzone.es/productos/ Para acceder a nuestra declaración de conformidad, consulte: http://doc.airzone.es/producto/Gama_AZ6/Airzone/Certificados/Declarat ion_of_conformity_AZ6.pdf...
Seite 7: Requisitos Generales
Realice todas las conexiones con ausencia total de alimentación. • Ubique y conecte los elementos conforme a la reglamentación electrónica vigente. • Para la conexión de comunicación con el sistema, utilice el cable Airzone: cable apantallado y trenzado, formado por 4 hilos (2x0,22 mm + 2x0,5mm •...
Seite 8: Elementos Del Sistema
Comunicación con equipos de control integral de la instalación. • Comunicaciones con otros sistemas de control externo mediante bus de integración. Características técnicas Alimentación y consumo Bus de conexión Airzone Nº de puertos Tipo de alimentación 110 / 230 V Cable apantallado y trenzado...
Seite 9: Pasarela De Comunicación Daikin (Azx6Qadaptdai)
UC_AZX6QADAPTDAI_ES.pdf TERMOSTATO INTELIGENTE BLUEFACE (AZCE6BLUEFACEC) Interfaz gráfico a color con pantalla capacitiva y acabado en acero y cristal, para el control de zona en un sistema Airzone. Alimentado a través de la central del sistema. Disponible en blanco y negro.
Seite 10: Características Técnicas
Interfaz gráfico con pantalla de tinta de bajo consumo, botones capacitivos y acabado en acero y cristal, para el control de zona en un sistema Airzone. Comunicaciones vía radio. Alimentado mediante batería de botón CR2450. Disponible en blanco y negro.
Seite 11: Termostato Lite Radio (Azce6Liter)
TERMOSTATO LITE RADIO (AZCE6LITER) Termostato con botones capacitivos y acabado en acero y cristal, para el control de temperatura de zona en un sistema Airzone. Comunicaciones vía radio. Alimentado mediante batería de botón CR2450. Disponible en blanco y negro. Funcionalidades: •...
Seite 12: Plenum Motorizado Baja Silueta (Azez6Daisl)
Configure los distintos termostatos del sistema (Ver apartados Configuración inicial y Configuración avanzada). Recuerde que los sistemas Airzone permiten la configuración de interfaces maestras y de zonas. Desde un termostato maestro podrá realizar un cambio de Modo; definir el grado de eficiencia con la función Eco-Adapt o seleccionar las velocidades en su equipo.
Seite 13: Montaje Del Sistema
MONTAJE DEL SISTEMA MONTAJE EASYZONE Importante: Se recomienda aislar todas las partes metálicas del Easyzone que queden en contacto con el exterior para evitar la aparición de condensación. Recuerde: Las motorizaciones se encuentran numeradas del siguiente modo: MONTAJE A UNIDAD INTERIOR Sitúe el Easyzone en la boca de impulsión del equipo y fíjelo a este mediante tornillos.
Seite 14: Montaje De Compuerta Bypass
MONTAJE DE COMPUERTA BYPASS Mediante un golpe seco retire el área precortada de los laterales correspondiente al bypass. Mediante una cuchilla, retire el aislante que cubre la zona del bypass y descubra las ranuras de fijación del bypass. Encaje la compuerta de bypass en las ranuras y gire de izquierda a derecha hasta llevar al tope. Fije la compuerta bypass al plenum mediante un tornillo rosca-chapa (Ø: 3.9mm).
Seite 15: Sustitución Motor
SUSTITUCIÓN MOTOR Desconecte el motor. Afloje el tornillo de fijación mediante una llave Allen nº3 y retire el motor de la compuerta. Coloque el nuevo motor de forma que coincida con el perno. Gire el motor hasta que coincida el segundo perno con el orificio para que la compuerta quede en la posición correcta. Inserte y apriete el tornillo de fijación.
Seite 16: Montaje Termostatos (Azce6Bluefacec / Azce6Thinkr / Azce6Liter)
Alimente la unidad interior y el sistema Airzone. Compruebe los LEDs de la pasarela (Autodiagnóstico). Nota: Deshabilite la función Stand By en los mandos Daikin (BRC1E52A7,…), para un correcto funcionamiento del sistema Airzone. Ajus. Servicio > Ajustes de Obra > 1e-2-01.
Seite 17: Montaje Del Sistema
MONTAJE DEL SISTEMA CENTRAL DEL SISTEMA INNOBUS PRO6 (AZCE6IBPRO6) Nº Descripción Bus de conexión Airzone Módulo de radio Bus domótico Pasarela Daikin Salidas de motor Entrada alarma (normalmente cerrada) Sonda temperatura VMC/Caldera Relé paro-marcha AA Alimentación Módulo On/Off Importante: Para el control de las entradas del módulo On/Off se debe utilizar cable apantallado.
Seite 18: Reset Del Sistema
Importante: En el cableado de alimentación externo del sistema deberá incorporarse, según la reglamentación local y nacional pertinente, un interruptor principal u otro medio de desconexión que tenga una separación constante en todos los polos. El sistema se reiniciará automáticamente si se apaga la alimentación principal y, después, volverá a encenderse. Recuerde: Una vez realizadas todas las conexiones, asegúrese de colocar correctamente la tapa de la central de sistema.
Seite 19: Configuración Inicial Termostatos Blueface Y Think
Seleccione el idioma que desee y su ubicación. Los idiomas disponibles son: español, inglés, francés, italiano, alemán y portugués. En caso de termostatos Think, inicie la búsqueda de canal Radio, para ello pulse Airzone para comenzar la búsqueda. Confirme la asociación radio. Compruebe que la cobertura es óptima (mínimo 30%) y confirme.
Seite 20: Configuración Inicial Termostato Lite
Think Importante: Utilice para confirmar y para volver atrás en el caso de que se encuentre en submenús. CONFIGURACIÓN INICIAL TERMOSTATO LITE Importante: Para realizar la configuración del termostato Lite debe retirarlo de la base. Una vez configure los microswitch colóquelo nuevamente en su base.
Seite 21: Reset Termostato Lite
COMPROBACIÓN DE CONFIGURACIÓN INICIAL Compruebe los siguientes ítems: Comunicación equipo-Sistema: Configure el sistema Airzone en un modo de funcionamiento distinto de Stop y encienda la zona generando demanda en la misma. Apertura-Cierre de compuertas y salidas de control: Encienda y genere demanda en todas las zonas. A continuación, apague y encienda cada zona para comprobar que las salidas de control asociadas son correctas.
Seite 22: Ajuste De Aire Mínimo (A-M)
AJUSTE DE AIRE MÍNIMO (A-M) Encienda y genere demanda en todas las zonas para abrir todas las compuertas. Ajuste la apertura mínima deseada con la palanca A-M (a/b/c/d) Apague la zona y compruebe que el caudal de aire mínimo es correcto. CONFIGURACIÓN AVANZADA Para acceder al menú...
Seite 23: Parámetros De Sistema
PARÁMETROS DE SISTEMA • Dirección de sistema. Permite definir el número del sistema en su instalación. Por defecto muestra el valor 1. El sistema mostrará los valores de dirección libres con un valor máximo de 247. • Rango de temperatura. Permite seleccionar la temperatura máxima para el modo calor (19 – 30ºC), en pasos de 1ºC. Si lo desea puede deshabilitarlo.
Seite 24: Autodiagnóstico
Parpadeo Verde Transmisión de datos del bus domótico Parpadeo Rojo Actividad de la central Parpadeo Verde Transmisión de datos del bus de conexión Airzone Parpadeo Rojo Recepción de datos del bus de conexión Airzone Parpadeo Verde On/Off máquina Parpadeo Verde...
Seite 25: Pasarela De Comunicación Daikin (Azx6Qadaptdai)
PASARELA DE COMUNICACIÓN DAIKIN (AZX6QADAPTDAI) Significado Alimentación de la pasarela Fijo Rojo Actividad del micro controlador Parpadeo Verde Transmisión de datos hacia el sistema Airzone Parpadeo Rojo Recepción de datos desde el sistema Parpadeo Verde Transmisión de datos hacia la unidad interior Parpadeo Rojo Recepción de datos desde la unidad interior...
Seite 26 Standard motorized plenum (AZEZ6DAIST) ....................................32 Low profile motorized plenum (AZEZ6DAISL) .................................... 33 System installation..............................................33 System assembly ................................................ 34 Easyzone assembly .............................................. 34 Assembly to indoor unit ............................................ 34 Bypass damper assembly ..........................................35 Ventilation air inlet assembly ........................................... 35 How to change the actuator..........................................
Seite 27: Warnings And Environmental Policy
Those breaking the law or by-laws will be subject to such fines and measures as are laid down in environmental protection legislation. Access all our technical documents and the self-diagnosis section, check the most FAQs, certificates and watch our videos at: myzone.airzone.es/products/ Access our declaration of conformity at: http://doc.airzone.es/producto/Gama_AZ6/Airzone/Certificados/Declarat ion_of_conformity_AZ6.pdf...
Seite 28: General Requirements
Make all the connections with total absence of power. • Set and connect the elements in accordance with the electronic regulations in force. • In order to connect the elements of the system, use the Airzone cable: shielded twisted cable formed by 4 wires (2x0.22 mm 2x0.5mm •...
Seite 29: System Elements
Communication with units of integral control of the installation. • Communications with other external control systems through integration bus. Technical specs Power supply and consumption Airzone connection bus Nº of ports Type of power supply 110 / 230 V Shielded twisted pair...
Seite 30: Daikin Communication Gateway (Azx6Qadaptdai)
You can find compatibility information on the Daikin communication gateway at: http://doc.airzone.es/producto/Gama_AZ6/Airzone/Comunes/Fichas_tecnicas/Pasarelas_comunicaciones/Compatibilidades/ UC_AZX6QADAPTDAI_EN.pdf BLUEFACE INTELLIGENT THERMOSTAT (AZCE6BLUEFACEC) Colour graphic interface with capacitive screen for controlling zones in Airzone systems. Powered by main control board. Finish ed in steel and glass. Available in white or black. Functionalities: •...
Seite 31: Technical Specs
92x 92x15,85 mm WIRELESS THINK THERMOSTAT (AZCE6THINKR) Graphic interface with low-energy e-ink screen and capacitive buttons for controlling zones in Airzone systems. Wireless communications. Powered by battery button CR2450. Finished in steel and glass. Available in white or black. Functionalities: •...
Seite 32: Wireless Lite Thermostat (Azce6Liter)
WIRELESS LITE THERMOSTAT (AZCE6LITER) Thermostat with capacitive buttons for controlling the temperature of the zones in Airzone systems. Finished in steel and glass. Wireless communications. Powered by CR2450 button battery. Available in white and black. Functionalities: • On/off of the zone.
Seite 33: Low Profile Motorized Plenum (Azez6Daisl)
Configure all the thermostats (see sections Initial configuration and Advanced settings). Remember that Airzone system allow you to configure master and zone thermostats (Master thermostats let you change operating modes, select the efficiency degree with the Eco-Adapt function or select the speed of the system).
Seite 34: System Assembly
SYSTEM ASSEMBLY EASYZONE ASSEMBLY Important: It is recommended to insulate all the metal parts of Easyzone that are exposed to outdoor conditions in order to prevent condensation. Remember: The motorized elements are numbered the following way: ASSEMBLY TO INDOOR UNIT Place the Easyzone in the pressure port of the unit and attach it to this using the screws.
Seite 35: Bypass Damper Assembly
BYPASS DAMPER ASSEMBLY Sharply hit it to take away the pre-cut area of the sides corresponding to the bypass. Use a sharp blade to remove the insulation that covers the area of the bypass and uncover the mounting slots on the bypass.
Seite 36: How To Change The Actuator
HOW TO CHANGE THE ACTUATOR Disconnect the actuator. Loosen the fixing screw using an Allen key (number 3) and remove the actuator from the damper. Fix the new actuator to fit in the bolt. Turn the actuator until it fits in the second bolt to guarantee the proper position of the damper. Insert and screw the fixing screw.
Seite 37: Thermostat Assembly (Azce6Bluefacec / Azce6Thinkr / Azce6Liter)
THERMOSTAT ASSEMBLY (AZCE6BLUEFACEC / AZCE6THINKR / AZCE6LITER) Airzone thermostats are mounted on the wall through a support. It is recommended not to locate it more than 40 meters away from the main control board. To fix it to the wall, follow these steps: •...
Seite 38: System Assembly
Important: Use a shielded twisted cable to control the inputs of the on/off module. 1.- Airzone thermostats Connect the control elements of the system in any of the 3 Airzone connection bus terminals . The connection can be both a Bus connection or a star connection.
Seite 39: Reset The System
Important: According to the current local and national regulations, it is mandatory to add a switch (or other element to disconnect the system) to the external supply wiring so that a constant separation between poles is guaranteed. The system will restart automatically if the supply is eventually turned off. Remember: Once all the connections are made, make sure you replace the cover properly.
Seite 40: Blueface And Think Thermostats
Select your language and country. These are the available languages: Spanish, English, French, Italian, German and Portuguese. To associate a Think, press Airzone to start seeking and then confirm the wireless association. Verify the range is correct (minimum 30%) and confirm.
Seite 41: Lite Thermostat
Think Important: Use to confirm and to return. LITE THERMOSTAT Important: To configure a Lite thermostat you must move it away from its base. Once the microswitchs are configured, put it back in its original position. Zone address Select the zone associated to the thermostat pulling up the microswitch of the corresponding zone.
Seite 42: Lite Thermostat Reset
Associated outputs If required, select other control outputs associated to the zone. The address zone will be the one with a lower value. Other settings Configure other functionalities of the LITE thermostat from the advanced configuration menu of a Blueface thermostat (see section Advanced Settings, Zone parameters).
Seite 43: Minimum Air Setting (A-M)
MINIMUM AIR SETTING (A-M) Turn on and generate demand in all zones to open all the dampers. Adjust the minimum opening you want with the M-A lever (a/b/c/d) Turn on the zone and check the minimum air flow is correct. ADVANCED SETTINGS To access the advanced configuration menu of the thermostat and Blueface Think follow the following steps: Blueface...
Seite 44: System Parameters
SYSTEM PARAMETERS • System address. Defines the number of the system within your installation. The value 1 is shown by default. The system will display the available values (max = 247). • Temperature range. Selects the highest temperature in heating mode (19-30 ºC) in steps of 1ºC. It is also possible to disable the mode.
Seite 45: Self-Diagnose
Data reception from automation bus Blinking Green Data transmission from automation bus Blinking Main control board activity Blinking Green Data transmission from Airzone connection bus Blinking Data reception from Airzone connection bus Blinking Green AC unit On/Off Blinking Green CMV/Boiler...
Seite 46: Daikin Communication Gateway (Azx6Qadaptdai)
DAIKIN COMMUNICATION GATEWAY (AZX6QADAPTDAI) Meaning Gateway power supply Solid Micro controller activity Blinking Green Data transmission to the Airzone system Blinking Data reception from the Airzone system Blinking Green Data transmission to the indoor unit Blinking Data reception from the indoor unit...
Seite 47 Plénum motorisé extra plat (slim) (AZEZ6DAISL) ..................................54 Installation du système ............................................54 Montage du système ..............................................55 Montage du Easyzone ............................................55 Montage sur l'unité intérieure ......................................... 55 Montage de registre de by-pass ........................................56 Montage de la prise d'air de ventilation ....................................... 56 Remplacement du moteur ..........................................
Seite 48: Précautions Et Politique Environnementale
Produits de notre site web Myzone : myzone.airzonefrance.fr/produits/ Pour avoir accès à la déclaration de conformité, voir : http://doc.airzone.es/producto/Gama_AZ6/Airzone/Certificados/Declarat ion_of_conformity_AZ6.pdf Par la présente, Corporación Empresarial Altra SL déclare que l’article AZEZ6DAIxxxxxxx est conforme aux exigences...
Seite 49: Prérequis Générales
Positionnez et connectez les éléments conformément à la règlementation électrotechnique en vigueur. • Pour le raccordement des éléments du système, utilisez le câble Airzone : câble blindé et torsadé de 4 fils, 2 de section 0,22 mm et 2 de section 0,5 mm •...
Seite 50: Éléments Du Système
Communication avec des équipements de contrôle intégral de l’installation. • Communication avec d’autres systèmes de contrôle externe au travers du bus d’intégration. Caractéristiques techniques Alimentation et consommation Bus de connexion Airzone Nombre de ports Type d’alimentation V max 110 / 230 V Câble torsadé...
Seite 51: Passerelle De Communication Daikin (Azx6Qadaptdai)
THERMOSTAT BLUEFACE INTELLIGENT (AZCE6BLUEFACEC) Interface graphique couleur à écran capacitif et finition en acier et verre qui permet le contrôle d’une zone dans un système Airzone. Alimentée au travers de la platine centrale du système. Disponible en blanc et en noir. Fonctionnalités : •...
Seite 52: Caractéristiques Techniques
Interface graphique à affichage à encre électronique de basse consommation, boutons capacitifs et finition en acier et verre, pour le contrôle d’une zone dans un système Airzone. Communications via radio. Alimenté au travers d’une pile bouton CR2450. Disponible en noir et en blanc.
Seite 53: Thermostat Lite Radio (Azce6Liter)
Thermostat disposant de touches capacitives et finition en acier et en verre, pour le contrôle de la température d’une zone dans un système Airzone. Communications via radio. Alimenté au travers d’une pile bouton CR2450. Disponible en noir et en blanc.
Seite 54: Plénum Motorisé Extra Plat (Slim) (Azez6Daisl)
Configurez les différents thermostats du système (Voir la section Configuration initiale et Configuration avancée). Rappelez-vous que les systèmes Airzone permettent la configuration d’interfaces principale et de zone. Depuis un thermostat principal vous pouvez réaliser un changement de Mode, définir le degré d’efficience avec la fonction Eco- Adapt ou sélectionner la vitesse de l’équipement.
Seite 55: Montage Du Système
MONTAGE DU SYSTEME MONTAGE DU EASYZONE Attention : Il est conseillé d'isoler toutes les parties métalliques de l'Easyzone qui sont en contact avec l'extérieur afin d'éviter la formation de condensation. Remarque : Les motorisations sont numérotées de la façon suivante : MONTAGE SUR L'UNITE INTERIEURE Placez l'Easyzone au niveau de la bouche de soufflage de l'unité...
Seite 56: Montage De Registre De By-Pass
MONTAGE DE REGISTRE DE BY-PASS Donnez un coup sec sur la zone prédécoupée latérale qui correspond au by-pass puis retirez-la. À l'aide d'un cutter, retirez l'isolant qui recouvre la surface du by-pass ainsi que les rainures de fixation du by-pass. Encastrez le by-pass dans les rainures et tournez dans le sens horaire jusqu'à...
Seite 57: Remplacement Du Moteur
REMPLACEMENT DU MOTEUR Débranchez le moteur. À l'aide d'une clé Allen nº 3, desserrez la vis et retirez le moteur du registre. Placez le nouveau moteur de sorte qu'il coïncide avec le boulon. Tournez le moteur jusqu'à ce que le deuxième boulon coïncide avec l'orifice afin que le registre soit dans la bonne position. Insérez et resserrez la vis de fixation.
Seite 58: Montage Du Thermostats (Azce6Bluefacec / Azce6Thinkr / Azce6Liter)
Localisez la connexion P1 P2 dans l'unité intérieure Daikin. (Endroit où se branche le thermostat). Connectez la passerelle Airzone au port P1 P2 de l'unité intérieure Daikin au moyen du câble blindé bifilaire fourni par Airzone. Veillez à respecter la polarité.
Seite 59: Montage Du Système
MONTAGE DU SYSTEME PLATINE CENTRALE INNOBUS PRO6 (AZCE6IBPRO6) Nº Description Bus de connexion Airzone Module radio Bus domotique Passerelle Daikin Sorties moteurs Entrée d'alarme (normalement fermée) Module chaud seul VMC / Chaudière Relais ON / OFF (marche-arrêt) Alimentation Module ON / OFF Attention : Pour le contrôle des entrées du module...
Seite 60: Réinitialisation Du Système
Attention : Conformément à la réglementation locale et nationale pertinente, le câblage d'alimentation externe du système devra comprendre un interrupteur principal ou autre moyen de déconnexion avec une séparation constante de tous les pôles. Si l'alimentation principale est coupée, le système redémarrera automatiquement. Remarque : Une fois toutes les connexions effectuées, assurez-vous de poser correctement le cache de la platine centrale du système.
Seite 61: Configuration Initiale Du Thermostats Blueface Et Think
Dans le cas des thermostats Think, commencez la recherche du module radio. Pour cela, appuyez sur Airzone pour commencer la recherche. Confirmez l'association radio. Vérifiez que la couverture du réseau est optimale (30 % minimum) et confirmez.
Seite 62: Configuration Initiale Thermostat Lite
Think Important : Utilisez pour confirmer et pour revenir en arrière lorsque vous vous trouvez dans un sous-menu. CONFIGURATION INITIALE THERMOSTAT LITE Important : pour configurer le thermostat Lite, vous devez au préalable le retirer de son support. Une fois que les microswitchs ont été...
Seite 63: Réinitialisation Du Thermostat Lite
VERIFICATION DE CONFIGURATION INITIALE Vérifiez les points suivants : Communication unité-système : Configurez le système Airzone dans un mode de fonctionnement différent de Stop et allumez la zone en demande. Ouverture-fermeture des registres et sorties de contrôle : Allumez et mettez en demande toutes les zones. Ensuite, éteignez et allumez chaque zone l’une après l’autre pour vérifier que les sorties de contrôle associées sont correctes.
Seite 64: Régulation D'air Minimum (A-M)
REGULATION D'AIR MINIMUM (A-M) Allumez et générez une demande dans toutes les zones pour ouvrir les registres. Régler l'ouverture minimale souhaitée au moyen du levier A-M (a/b/c/d). Éteignez la zone et vérifiez que le débit d'air minimum est correct. CONFIGURATION AVANCEE Pour accéder au menu de configuration avancée du Blueface et du thermostat Think, suivez les étapes ci-dessous : Blueface Appui prolongé...
Seite 65: Paramètres Du Système
PARAMETRES DU SYSTEME • Adresse du système. Permet de définir le numéro du système dans votre installation. La valeur par défaut est 1. Le système affichera les valeurs d'adresse libres, la valeur maximale étant 247. • Plage de température. Permet de sélectionner la température maximale pour le mode chauffage (19 – 30°C, par défaut 30ºC), par pas de 1°C.
Seite 66: Autodiagnostic
Vert Transmission de données au bus domotique Clignotement Rouge Activité de la platine centrale Clignotement Vert Transmission de données au bus de connexion Airzone Clignotement Rouge Réception de données du bus de connexion Airzone Clignotement Vert On / Off unité...
Seite 67: Passerelle De Communication Daikin (Azx6Qadaptdai)
PASSERELLE DE COMMUNICATION DAIKIN (AZX6QADAPTDAI) Signification Alimentation de la passerelle Fixe Rouge Activité du microcontrôleur Clignotement Vert Transmission des données au système Airzone Clignotement Rouge Réception des données du système Airzone Clignotement Vert Transmission des données à l'unité intérieure Clignotement Rouge Réception des données de l'unité...
Seite 68 Plenum motorizzato basso profilo (AZEZ6DAISL) ..................................75 Installazione del sistema ............................................75 Montaggio del sistema ............................................. 76 Montaggio Easyzone ............................................76 Installazione a unità interna ..........................................76 Installazione della serranda di bypass ......................................77 Installazione della presa d'aria di ventilazione ................................... 77 Sostituzione del motore ............................................
Seite 69: Precauzioni E Politica Ambientale
Prodotti del web Myzone: myzone.airzoneitalia.it/prodotti/ Per accedere a la dichiarazione di conformità, consultare: http://doc.airzone.es/producto/Gama_AZ6/Airzone/Certificados/Declarat ion_of_conformity_AZ6.pdf Con il presente, Corporación Empresarial Altra, S.L., dichiara che AZEZ6DAIxxxxxxx soddisfa i requisiti di base e altre disposizioni...
Seite 70: Requisiti Generali
Effettuare tutti i collegamenti senza alimentazione elettrica. • Collocare e connettere gli elementi secondo la regolamentazione elettronica in vigore. • Utilizzare il cavo Airzone per il collegamento di comunicazione con il sistema: cavo schermato e doppino, formato da 4 fili (2x0,22 mm + 2x0,5 mm •...
Seite 71: Elementi Del Sistema
Comunicazione con elementi di ulteriore controllo della installazione. • Comunicazione con altri sistemi di controllo esterni mediante bus di integrazione. Caratteristiche tecniche Alimentazione e consumo Bus di collegamento Airzone Nº porte Tipo di alimentazione 110 / 230 V Cable apantallado y trenzado...
Seite 72: Interfaccia Di Comunicazione Daikin (Azx6Qadaptdai)
TERMOSTATO INTELLIGENTE BLUEFACE (AZCE6BLUEFACEC) Interfaccia grafica a colori con schermo capacitivo e finitura in acciaio e vetro per il controllo di zona in un sistema Airzone, comunicazione tramite cavo. Alimentato tramite la scheda centrale del sistema e disponibile nei colori Bianco e Nero.
Seite 73: Caratteristiche Tecniche
Interfaccia grafica con schermo monocromatico a basso consumo e tasti capacitivi con finitura in acciaio e vetro per il controllo di una zona in sistemi Airzone. Comunicazioni via cavo/radio. Alimentazione diretta dalla scheda elettronica centrale (cavo) o con batteria a bottone CR2450 (radio). Disponibile nei colori nero e bianco.
Seite 74: Termostato Lite Radio (Azce6Liter)
TERMOSTATO LITE RADIO (AZCE6LITER) Termostato con tasti capacitivi e finitura in acciaio e vetro per il controllo della temperatura in un sistema Airzone. Comunicazioni via cavo/radio. Alimentazione diretta dalla scheda elettronica centrale (cavo) o con batteria a bottone CR2450 (radio). Disponibile nei colori nero e bianco.
Seite 75: Plenum Motorizzato Basso Profilo (Azez6Daisl)
Configurare i vari termostati del sistema (vedi sezioni Configurazioni iniziali e Configurazioni avanzate). Ricordare che i sistemi Airzone permettono di configurare le interfacce maestre e di zona. Da un termostato maestro sarà possibile realizzare un cambio di Modo, definire il grado di efficienza con la funzione Eco-Adapt o selezionare le velocità...
Seite 76: Montaggio Del Sistema
MONTAGGIO DEL SISTEMA MONTAGGIO EASYZONE Importante: Si consiglia di isolare tutte le parti metalliche di Easyzone in contatto con la parte esterna per evitare la formazione di condensa. Ricordare: Le motorizzazioni sono numerate nel seguente modo: INSTALLAZIONE A UNITÀ INTERNA Collocare Easyzone nella bocchetta di mandata dell'unità...
Seite 77: Installazione Della Serranda Di Bypass
INSTALLAZIONE DELLA SERRANDA DI BYPASS Rimuovere la zona pretagliata delle parti laterali corrispondente al bypass con un colpo secco. Rimuovere l'isolante che ricopre la zona del bypass con un coltello e scoprire le fessure di fissaggio del bypass. Collocare la serranda di bypass nelle fessure e girare da sinistra verso destra fino al limite. Fissare la serranda di bypass al plenum con una vite autofilettante (Ø3,9 mm).
Seite 78: Sostituzione Del Motore
SOSTITUZIONE DEL MOTORE Scollegare il motore. Allentare la vite di fissaggio con una brugola n. 3 e rimuovere il motore dalla serranda. Collocare il nuovo motore in modo che coincida con il perno. Girare il motore finché il secondo perno non coincide con il foro per posizionare la serranda in modo corretto. Inserire e stringere la vite di fissaggio.
Seite 79: Montaggio Termostati (Azce6Bluefacec / Azce6Thinkr / Azce6Liter)
Sospendere l'alimentazione dell'unità interna Daikin e quella del sistema Airzone. Localizzare il collegamento P1 P2 nell'unità interna Daikin. (Dove viene collegato il termostato). Collegare l'interfaccia Airzone alla porta P1 P2 dell'unità interna Daikin con un cavo schermato a due fili. Ricordare di rispettare la polarità.
Seite 80: Montaggio Del Sistema
MONTAGGIO DEL SISTEMA SCHEDA CENTRALE INNOBUS PRO6 (AZCE6IBPRO6) Nº Descrizione Bus di collegamento Airzone Modulo radio Bus domotico Interfaccia di comunicazione Daikin Uscite del motore Ingresso dell'allarme (normalmente chiusa) Modulo solo caldo VMC/Caldaia Relè On-Off AA Alimentazione Modulo ON/OFF Importante: È necessario utilizzare un cavo schermato per controllare gli ingressi del modulo On/Off.
Seite 81: Reset Del Sistema
Importante: nel cablaggio esterno di alimentazione del sistema dovrà essere inserito un interruttore principale o un altro mezzo di scollegamento dotato di una separazione costante in tutti i poli, secondo la regolamentazione locale o nazionale pertinente. Se l'alimentazione principale si spegne, il sistema si riavvierà automaticamente. Ricordare: collocare correttamente il coperchio della scheda centrale del sistema una volta realizzati tutti i collegamenti.
Seite 82: Configurazioni Iniziali Termostati Blueface E Think
Selezionare la lingua desiderata e la località. Le lingue disponibili sono: spagnolo, inglese, francese, italiano, portoghese e tedesco. Iniziare la ricerca del canale radio premendo Airzone in caso di termostati Think. Confermare la associazione radio. Verificare che la copertura sia ottima (minimo 30%) e confermare.
Seite 83 Think Importante: Utilizzare per confermare e per tornare indietro nel caso in cui l'utente si trovi nei sottomenu. CONFIGURAZIONI INIZIALI TERMOSTATO LITE Importante: Per configurare il termostato Lite è necessario rimuoverlo dalla base. Una volta configurati i microswitch, collocarlo nuovamente nella sua base.
Seite 84: Reset Del Termostato Lite
VERIFICA DELLE CONFIGURAZIONI INIZIALI Verificare i seguenti item: Comunicazione unità-sistema: configurare il sistema Airzone in un modo di funzionamento diverso da Stop e accendere la zona in regime di domanda della stessa. Apertura-chiusura di serrande e uscite di controllo: accendere tutte le zone in regime di domanda. Conseguentemente, spegnere e accendere ogni zona per verificare che le uscite di controllo associate siano corrette.
Seite 85: Regolazione Dell'aria Minima (A-M)
REGOLAZIONE DELL'ARIA MINIMA (A-M) Accendere tutte le zone in regime di domanda per aprire tutte le serrande. Regolare l'apertura minima desiderata con la leva A-M (a/b/c/d). Spegnere la zona e verificare che la portata di aria minima sia corretta. CONFIGURAZIONI AVANZATE Seguire le seguenti indicazioni per accedere al menu delle configurazioni avanzate del Blueface e del termostato Think: Blueface Tenere premuto...
Seite 86: Parametri Di Sistema
PARAMETRI DI SISTEMA • Indirizzo del sistema. Consente di definire il numero del sistema nella sua installazione. Mostra il valore 1 per difetto. Il sistema mostrerà i valori di indirizzo liberi con un valore massimo di 247. • Limiti di temperatura. Permette di selezionare la temperatura massima per il modo caldo (19 – 30 °C, predefinito 30 °C) a intervalli di 1 °C.
Seite 87: Autodiagnosi
Ricezione dati dal bus domotico Lampeggia Verde Trasmissione dati al bus domotico Lampeggia Rosso Lampeggia Attività della scheda Verde Lampeggia Trasmissione dati al bus di collegamento Airzone Rosso Ricezione dati dal bus di collegamento Airzone Lampeggia Verde On/Off macchina Lampeggia Verde VMC- Caldaia Lampeggia...
Seite 88: Interfaccia Di Comunicazione Daikin (Azx6Qadaptdai)
INTERFACCIA DI COMUNICAZIONE DAIKIN (AZX6QADAPTDAI) Significato Alimentazione dell'interfaccia Fisso Rosso Attività del microprocessore Lampeggia Verde Trasmissione dei dati verso il sistema Airzone Lampeggia Rosso Ricezione dei dati dal sistema Airzone Lampeggia Verde Trasmissione dei dati verso l'unità interna Lampeggia Rosso Ricezione dei dati dall'unità...
Seite 89 Plenum motorizado baixo perfil (AZEZ6DAISL) ..................................96 Instalação do sistema ..............................................96 Montagem do sistema .............................................. 97 Montagem Easyzone ............................................97 Montagem na unidade interior ........................................97 Montagem da comporta bypass ........................................98 Montagem da entrada de ar de ventilação....................................98 Substituição do motor ............................................
Seite 90: Precauções E Política Ambiental
Para acessar toda a documentação técnica, autodiagnósticos, perguntas frequentes, vídeos de montagem e configuração do sistema, certificados e a declaração de conformidade, acesse a secção de Produtos da web Myzone: myzone.airzone.es/productos/ Para acessar a declaração de conformidade, acesse a: http://doc.airzone.es/producto/Gama_AZ6/Airzone/Certificados/Declarat ion_of_conformity_AZ6.pdf...
Seite 91: Requisitos Gerais
Faça todas as conexões sem alimentação. • Localize e conecte os elementos conforme a regulamentação eletrônica vigente. • Para a conexão de comunicação com o sistema, utilize o cabo Airzone: cabo blindado e trançado, formado por 4 fios (2x0,22 mm + 2x0,5 mm •...
Seite 92: Elementos Do Sistema
Comunicación con equipos de control integral de la instalación. • Comunicaciones con otros sistemas de control externo mediante bus de integración. Características técnicas Alimentaçao e consumo Barramento de conexão Airzone Nº de portas Tipo de alimentação 110 / 230 V Cabo blindado e trançado...
Seite 93: Gateway De Comunicação Daikin (Azx6Qadaptdai)
UC_AZX6QADAPTDAI_PT.pdf TERMOSTATO INTELIGENTE BLUEFACE (AZCE6BLUEFACEC) Interface gráfica em cores com ecrã capacitivo e acabamento em aço e cristal para o controlo de zona em um sistema Airzone. Alimentado através da central do sistema. Disponível em branco e negro. Funcionalidades: •...
Seite 94: Características Técnicas
Interface gráfica com ecrã de tinta de baixo consumo, botões capacitivos e acabamento em aço e cristal para o controlo de zona em um sistema Airzone. Comunicação via rádio. Alimentado através de batería de bateria de botão CR2450. Disponível em branco e negro.
Seite 95: Termostato Lite Rádio (Azce6Liter)
TERMOSTATO LITE RÁDIO (AZCE6LITER) Termostato com botões capacitivos e acabamento em aço e cristal para o controlo de temperatura de zona em um sistema Airzone. Comunicação vía rádio. Alimentado através de bateria de botão CR2450. Disponível em branco e negro.
Seite 96: Plenum Motorizado Baixo Perfil (Azez6Daisl)
Configure os diferentes termostatos do sistema (Ver as secções Configuração inicial e Configuração avançada). Lembre-se de que os sistemas Airzone permitem a configuração de interfaces mestras e de zonas. A partir de um termostato mestre, poderá realizar uma troca de Modo, definir o grau de eficiência com a função Eco-Adapt ou selecionar as velocidades do seu equipamento.
Seite 97: Montagem Do Sistema
MONTAGEM DO SISTEMA MONTAGEM EASYZONE Importante: Recomenda-se isolar todas as peças metálicas do Easyzone que ficam em contacto com o exterior para evitar condensação. Lembre-se: As motorizações estão numeradas do seguinte modo: MONTAGEM NA UNIDADE INTERIOR Posicione o Easyzone na boca de impulsão do equipamento e fixe-o com parafusos.
Seite 98: Montagem Da Comporta Bypass
MONTAGEM DA COMPORTA BYPASS Com um golpe seco, retire a área pré-cortada das laterais correspondentes ao bypass. Com uma lâmina, retire o isolante que cobre a zona do bypass e descubra as suas ranhuras de fixação. Encaixe a comporta de bypass nas ranhuras e gire da esquerda para a direita até chegar ao limite. Fixe a comporta de bypass no plenum com um parafuso rosca-chapa (Ø3,9 mm).
Seite 99: Substituição Do Motor
SUBSTITUIÇÃO DO MOTOR Desconecte o motor. Solte o parafuso de fixação com uma chave Allen nº 3 e retire o motor da comporta. Coloque o novo motor de forma que coincida com o prendedor. Gire o motor até que o segundo prendedor coincida com o orifício para que a comporta fique na posição correta. Insira e aperte o parafuso de fixação.
Seite 100: Montagem Termostatos (Azce6Bluefacec / Azce6Thinkr / Azce6Liter)
Retire a alimentação da unidade interior Daikin e do sistema Airzone. Localize a conexão P1 P2 na unidade interior Daikin (onde o termostato é conectado). Conecte o gateway Airzone à porta P1 P2 da unidade interior Daikin com um cabo blindado de dois fios. Lembre-se de respeitar a polaridade.
Seite 101: Montagem Do Sistema
1.- Termostatos Airzone Conecte os elementos de controlo do sistema em qualquer um dos três terminais do barramento de conexão Airzone . A conexão pode ser realizada tanto em modo Barramento como em estrela. Respeite o código de cores. Fixe os cabos nas torres da central para maior segurança.
Seite 102: Reset Do Sistema
Importante: Um interruptor principal ou outro meio de desconexão que tenha uma separação constante em todos os polos deverá ser incorporado aos cabos de alimentação externa do sistema, de acordo com a regulamentação local e nacional pertinente. O sistema será reiniciado automaticamente caso a alimentação principal seja desligada. Lembre-se: Quando todas as conexões tiverem sido realizadas, posicione a tampa da central do sistema corretamente.
Seite 103: Configuração Inicial Termostatos Blueface E Think
Selecione o idioma que deseja e sua localização. Os idiomas disponíveis são: espanhol, inglês, francês, italiano, português e alemão. No caso dos termostatos Think, inicie a pesquisa de canal Rádio. Para começá-la, pressione Airzone. Confirme a associação rádio. Verifique se a cobertura é ideal (mínimo 30%) e confirme.
Seite 104 Think Importante: Utilize para confirmar e para voltar atrás, caso se encontre nos submenus. CONFIGURACIÓN INICIAL TERMOSTATO LITE Importante: Para realizar a configuração do termostato Lite, deve-se retirá-lo da base. Quando os microswitch tiverem sido configurados, ele deverá ser recolocado em sua base. Endereço área Selecione a zona associada a este termostato subindo o microswitch da zona correspondente.
Seite 105: Reset Termostato Lite
VERIFICAÇÃO DA CONFIGURAÇÃO INICIAL Verifique os seguintes itens: Comunicação equipamento-sistema: Configure o sistema Airzone em um modo de funcionamento diferente de Stop e ligue a zona, gerando demanda nela. Abertura-Fechamento de comportas e saídas de controlo: Ligue e gere demanda em todas as zonas. A seguir, apague e acenda cada zona para verificar se as saídas de controlo associadas estão corretas.
Seite 106: Ajuste De Ar Mínimo (A-M)
AJUSTE DE AR MÍNIMO (A-M) Ligue e gere demanda em todas as zonas para abrir todas as comportas. Ajuste a abertura mínima desejada com a alavanca A-M (a/b/c/d). Desligue a zona e verifique se o fluxo de ar máximo está correto. CONFIGURAÇÃO AVANÇADA Para acessar o menu de configuração avançada do Blueface e do termostato Think, siga os seguintes passos: Blueface...
Seite 107: Parâmetros Do Sistema
PARÂMETROS DO SISTEMA • Endereço do sistema. Permite definir o número do sistema em sua instalação. Por padrão, mostra o valor 1. O sistema mostrará os valores de endereço livres com um valor máximo de 247. • Intervalo de temperatura. Permite selecionar a temperatura máxima para o modo calor (19 – 30ºC) em intervalos de 1°C.
Seite 108: Autodiagnóstico
Receção de dados do barramento domótico Pisca Verde Transmissão de dados do barramento domótico Pisca Vermelho Atividade da central Pisca Verde Transmissão de dados do barramento de conexão Airzone Pisca Vermelho Receção de dados do barramento de conexão Airzone Pisca Verde On/Off máquina Pisca Verde...
Seite 109: Gateway De Comunicação Daikin (Azx6Qadaptdai)
GATEWAY DE COMUNICAÇÃO DAIKIN (AZX6QADAPTDAI) Significado Alimentação do gateway Fixo Vermelho Atividade do microcontrolador Pisca Verde Transmissão de dados até o sistema Airzone Pisca Vermelho Receção de dados do sistema Airzone Pisca Verde Transmissão de dados até a unidade interior Pisca Vermelho Receção de dados da unidade interior...
Seite 110 Technische daten ............................................116 Motorisiertes standard-plenum (AZEZ6DAIST) ..................................116 Motorisiertes flachprofil-plenum (AZEZ6DAISL) ..................................117 Systeminstallation ..............................................117 Easyzone-Montage ..............................................118 Easyzone-Montage ............................................118 Montage an Innengerät ........................................... 118 Montage des Bypassventils ..........................................119 Montage des Lufteinlasses für die Lüftung ....................................119 Motorwechsel ..............................................
Seite 111: Vorsichtsmaßnahmen Und Umweltrichtlinie
Zuwiderhandlungen unterliegen Sanktionen und Maßnahmen, die im Umweltschutzrecht festgelegt sind. Um Zugriff auf die gesamten technischen Unterlagen, Selbstdiagnosen, häufigen Fragen, Montage- und Konfigurationsvideos zu erlangen und zertifikate, gehen Sie zum Abschnitt „Produkte“ auf der Myzone-Website: myzone.airzone.es/productos/ Um Zugriff auf die Konformitätserklärung, gehen Sie zum: http://doc.airzone.es/producto/Gama_AZ6/Airzone/Certificados/Declarat ion_of_conformity_AZ6.pdf Hiermit erklärt die Corporación Empresarial Altra, S.L., dass AZEZ6DAIxxxxxxx die grundlegenden Anforderungen und...
Seite 112: Allgemeine Anforderungen
Führen Sie alle Anschlussarbeiten ohne jegliche Stromversorgung durch. • Verlegen Sie und schließen Sie die Elemente gemäß den geltenden Vorschriften für elektronische Einrichtungen an. • Verwenden Sie das Airzone-Kabel für den Anschluss der Verbindung mit dem System: Abgeschirmtes, umflochtenes, vierdrähtiges Kabel (2x0,22 mm + 2x0,5 mm •...
Seite 113: Systemkomponenten
0 … 50ºC V max 24 / 48 V Mechanische Aspekte I max Schutzklasse IP 20 Gewicht 616 g Abmessungen (WxHxD) 195x180x55,5 mm Type Airzone Central V1.3 Licence 215562 Variable air volume system (without h/c coil) Application Heating Cooling Control accuracy (K)
Seite 114: Daikin-Kommunikations-Gateway (Azx6Qadaptdai)
Zum Nachschlagen in der Kompatibilitätsliste des Daikin-Kommunikations-Gateways laden Sie die Datei herunter: http://doc.airzone.es/producto/Gama_AZ6/Airzone/Comunes/Fichas_tecnicas/Pasarelas_comunicaciones/Compatibilidades/ UC_AZX6QADAPTDAI_ES.pdf INTELLIGENTER BLUEFACE-THERMOSTAT (AZCE6BLUEFACEC) Grafische Schnittstelle mit kapazitivem Farbdisplay aus Stahl und Glas zur Zonensteuerung in einem Airzone-System. Stromversorgung über Systemzentrale. In Weiß und Schwarz lieferbar. Funktionen: •...
Seite 115: Technische Daten
Abmessungen (WxHxD) 92x 92x15,85 mm THINK -FUNK-THERMOSTAT (AZCE6THINKR) Grafische Schnittstelle mit energiesparendem Tintendisplay, kapazitiven Drucktasten und Ausführung aus Stahl und Glas zur Zonensteuerung in einem Airzone-System. unkverbindungen. Stromversorgung über Knopfzellenbatterie CR2450. In Weiß und Schwarz lieferbar. Funktionen: • 6 Sprachen stehen zur Verfügung (Spanisch, Englisch, Französisch, Italienisch, Deutsch und Portugiesisch).
Seite 116: Lite-Funk-Thermostat (Azce6Liter)
LITE-FUNK-THERMOSTAT (AZCE6LITER) Thermostat mit kapazitiven Drucktasten und Ausführung aus Stahl und Glas zur Temperatur- Zonensteuerung in einem Airzone-System. Funkverbindungen. Stromversorgung über Knopfzellenbatterie CR2450. In Weiß und Schwarz lieferbar. Funktionen: • Ein/Aus der Zone. • Steuerung der Solltemperatur in Schritten von 1 °C, bis zu höchstens ±3 °C.

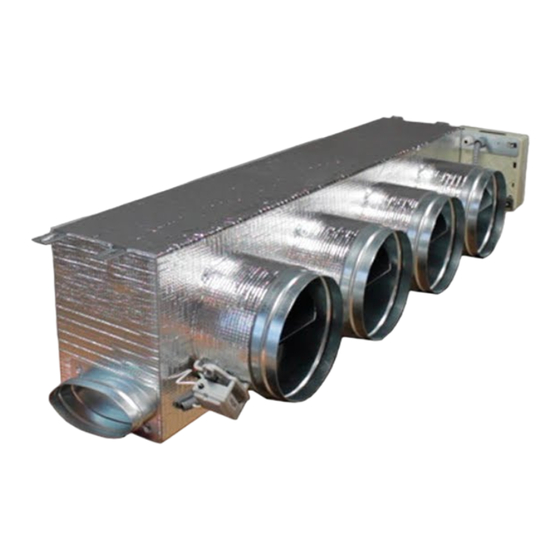

Seite 117: Motorisiertes Flachprofil-Plenum (Azez6Daisl)
1140 x 210 x 444 Código de Plenum: AZEZ6DAISL01 [Größe] [Anzahl Ventile] SYSTEMINSTALLATION Beachten Sie die folgenden Schritte für eine sachgerechte Installation Ihres Airzone-Systems: Fü0hren Sie alle Anschlussarbeiten durch (siehe Abschnitt Montage und Zentralanschluss des Systems). Schließen Sie das Verbindungs-Gateway an.
Seite 118: Easyzone-Montage
EASYZONE-MONTAGE EASYZONE-MONTAGE Wichtig: Es wird empfohlen, sämtliche Metallteile des Easyzone mit Außenkontakt zu isolieren, um das Auftreten von Kondensation zu vermeiden. Beachten Sie: Die Motorisierungen sind folgendermaßen nummeriert: MONTAGE AN INNENGERÄT Setzen Sie den Easyzone auf die Einlauföffnungen des Geräts und schrauben Sie ihn daran fest.
Seite 119: Montage Des Bypassventils
MONTAGE DES BYPASSVENTILS Entfernen Sie den vorgestanzten Bereich an den Seitenteilen für das Bypassventil mit einem kurzen Schlag. Entfernen Sie mit einem Messer die Isolierung, die den Bereich des Bypassventils bedeckt, und finden Sie die Befestigungsschlitze für das Bypassventil. Lassen Sie das Bypassventil in die Schlitze einrasten und drehen Sie von links nach rechts bis zum Anschlag. Befestigen Sie das Bypassventil an das Plenum mittels Blechschrauben (Ø3,9 mm).
Seite 120: Motorwechsel
MOTORWECHSEL Trennen Sie den Motor ab. Lösen Sie die Befestigungsschraube mit einem Inbusschlüssel Nr. 3 und entfernen Sie den Ventilmotor. Setzen Sie den neuen Motor so ein, dass er mit dem Bolzen übereinstimmt. Drehen Sie den Motor bis der zweite Bolzen mit der Öffnung übereinstimmt, damit das Ventil in der richtigen Position platziert wird.
Seite 121: Montage Termostatos (Azce6Bluefacec / Azce6Thinkr / Azce6Liter)
Wichtig: Legen Sie den Systembus nicht neben Stromleitungen, Leuchtstoffröhren, Motoren etc., welche die Verbindungen stören können. Konfigurieren Sie die Mikroswitche nach Bedarf (siehe Mikroswitch-Tabelle). Schließen Sie die Stromversorgung des Innengeräts sowie des Airzone-Systems an. Überprüfen Sie die LEDs des Gateways (Selbstdiagnose). Hinweis: Deaktivieren Sie den Rücksetzfunktion-Betrieb an den Daikin-Bedienungen (BRC1E52A7,…) für einen sachgemäßen Betrieb des Airzone-Systems.
Seite 122: Montage Des Systems
Kabel zu verwenden. 1.- Airzone-Thermostat Schließen Sie die Steuerelemente des Systems an eine der 3 Klemmen am Airzone Anschlussbus an . Der Anschluss kann sowohl im Bus-Modus als auch als Sternschaltung erfolgen. Befestigen Sie die Kabel zur Sicherheit an den Haltern der Zentrale.
Seite 123: System-Reset
Wichtig: In die Verkabelung der externen Stromversorgung des Systems muss gemäß den entsprechenden lokalen und nationalen Vorschriften ein Hauptschalter oder sonstige Abschaltvorrichtung eingebunden werden, die eine konstante Trennung aller Pole aufweisen. Das System wird automatisch neu gestartet, wenn der Hauptstrom ausgeschaltet ist. Beachten Sie: Nach Durchführung aller Anschlussarbeiten prüfen Sie, dass die Abdeckung der Systemzentrale wieder ordnungsgemäß...
Seite 124: Blueface- Und Think-Thermostate
Französisch, Italienisch, Deutsch, Portugiesisch. Starten Sie bei den Think-thermostaten die Suche des Funkkanals. Drücken Sie dazu auf „Airzone“, um die Suche zu starten. Bestätigen Sie das Funk-Pairing. Achten Sie darauf, dass der Empfang optimal ist (mindestens 30 %) und bestätigen Sie.
Seite 125 Think Wichtig: Verwenden Sie bitte zum Bestätigen und um zurückzugehen, falls Sie sich in Untermenüs befinden. CONFIGURACIÓN INICIAL TERMOSTATO LITE...
Seite 126: Reset Lite-Thermostat
KONTROLLE DER ERSTKONFIGURATION Kontrollieren Sie die folgenden Punkte: Verbindung Gerät-System: Konfigurieren Sie das Airzone-System in einem anderen Betriebsmodus als Stopp und schalten Sie die Zone ein, indem Sie in ihr Bedarf erzeugen. Prüfen Sie, dass der vom Masterthermostat vorgegebene Modus auf dem Thermostat des Innengeräts erscheint und sich die Solltemperatur darin ändert.
Seite 127: Durchflussmengeneinstellung (Reg)
DURCHFLUSSMENGENEINSTELLUNG (REG) Schalten Sie ein und erzeugen Sie Bedarf in allen Zonen, um alle Ventile zu öffnen. Schalten Sie die Zone/das Ventil aus, die/das Sie einstellen möchten. Stellen Sie die gewünschte maximale Öffnung mit dem Hebel REG ein (I/II/III/IV). Schalten Sie die Zone ein und kontrollieren Sie, dass die Durchflussmenge richtig ist. EINSTELLUNG DER MINDESTLUFT (A-M) Schalten Sie ein und erzeugen Sie Bedarf in allen Zonen, um alle Ventile zu öffnen.
Seite 128: Systemparameter
Langes Drücken Think Kurzes Drücken Langes Drücken Langes Drücken In diesem Menü können Sie die System- und Zonenparameter einstellen. SYSTEMPARAMETER • Systemadresse. Ermöglicht die Festlegung der Systemnummer in Ihrer Anlage. Die Voreinstellung zeigt den Wert 1 an. Das System zeigt die freien Adressen mit einem Höchstwert von 247 an. •...
Seite 129: Zonenparameter
• Informationen (nur für Think-Thermostate verfügbar). Emöglicht die Anzeige von Infos über: Die Zone: Firmware, Zone, Pairing, Motor oder Status der Verbindungen. Das System: Firmware, Konfiguration und Info über System- und Installationscontroller. Die Geräte: Zeigt die an das System angeschlossenen Einrichtungen an. ZONENPARAMETER •...
Seite 130: Selbstdiagnose
SELBSTDIAGNOSE SYSTEMZENTRALE INNOBUS PRO6 (AZCE6IBPRO6) Bedeutung Datenempfang vom Haustechnikbus Blinken Grün Datenübermittlung vom Haustechnikbus Blinken Aktivität der Zentrale Blinken Grün Datenübermittlung vom Airzone Anschlussbus Blinken Datenempfang vom Airzone Anschlussbus Blinken Grün Ein/Aus Maschine Blinken Grün KWL-Kessel Blinken Grün Paketempfang über Funk Schaltet Grün...
Seite 131: Think- Und Blueface-Thermostate (Azce6Bluefacec / Azce6Thinkr)
THINK- UND BLUEFACE-THERMOSTATE (AZCE6BLUEFACEC / AZCE6THINKR) Bedeutung Fehler 1 Kommunikationsstörungen zwischen Thermostat und Systemzentrale Fehler 5 Temperatursonde in offenem Stromkreislauf Fehler 6 Temperatursonde in Kurzschluss Fehler 8 Lite-Thermostat nicht gefunden Fehler 9 Kommunikationsfehler Gateway-System Fehler 11 Kommunikationsfehler Gateway-Maschine LITE-FUNK-THERMOSTAT (AZCE6LITER) Bedeutung Blinkt schnell rot Kommunikationsstörung Systemzentrale...
