A RENDSZER ÖSSZESZERELÉSE
INNOBUS PRO6 KÖZPONTI VEZÉRLŐLAP (AZCE6IBPRO6)
1. Airzone termosztátok
Csatlakoztassa a rendszer vezérlő elemeit a busz terminálok három Airzone
csatlakozójának valamelyikébe
csillag csatlakozás. Figyeljen oda a szín kódokra. A további biztonság érdekében
rögzítse a tornyon található kábeleket.
Ellenőrizze, hogy van-e elem a vezeték nélküli egységben.
2.-A rendszer energiaellátása
A bemeneten keresztül 110/230 VAC
valamint minden olyan gépegységet, amelynek külső áramforrásra van szüksége. Ehhez 3x1,5 mm²-
es kábelt használjon. A rendszer központi vezérlőlapjának energiaellátásához lazítsa meg a
kábelbevezető tömszelencét, ha szükséges, és vezesse be a kábelt a lyukon keresztül (Ø: 5-10 mm),
majd kösse be a megjelölt polaritásnak megfelelően. Csatlakoztassa a terminált a tápkábelhez, és
húzza meg a kábelbevezető tömszelencét a tápkábel rögzítéséhez.
. A kapcsolat lehet busz csatlakozás vagy
feszültséghez csatlakoztassa a rendszer központját,

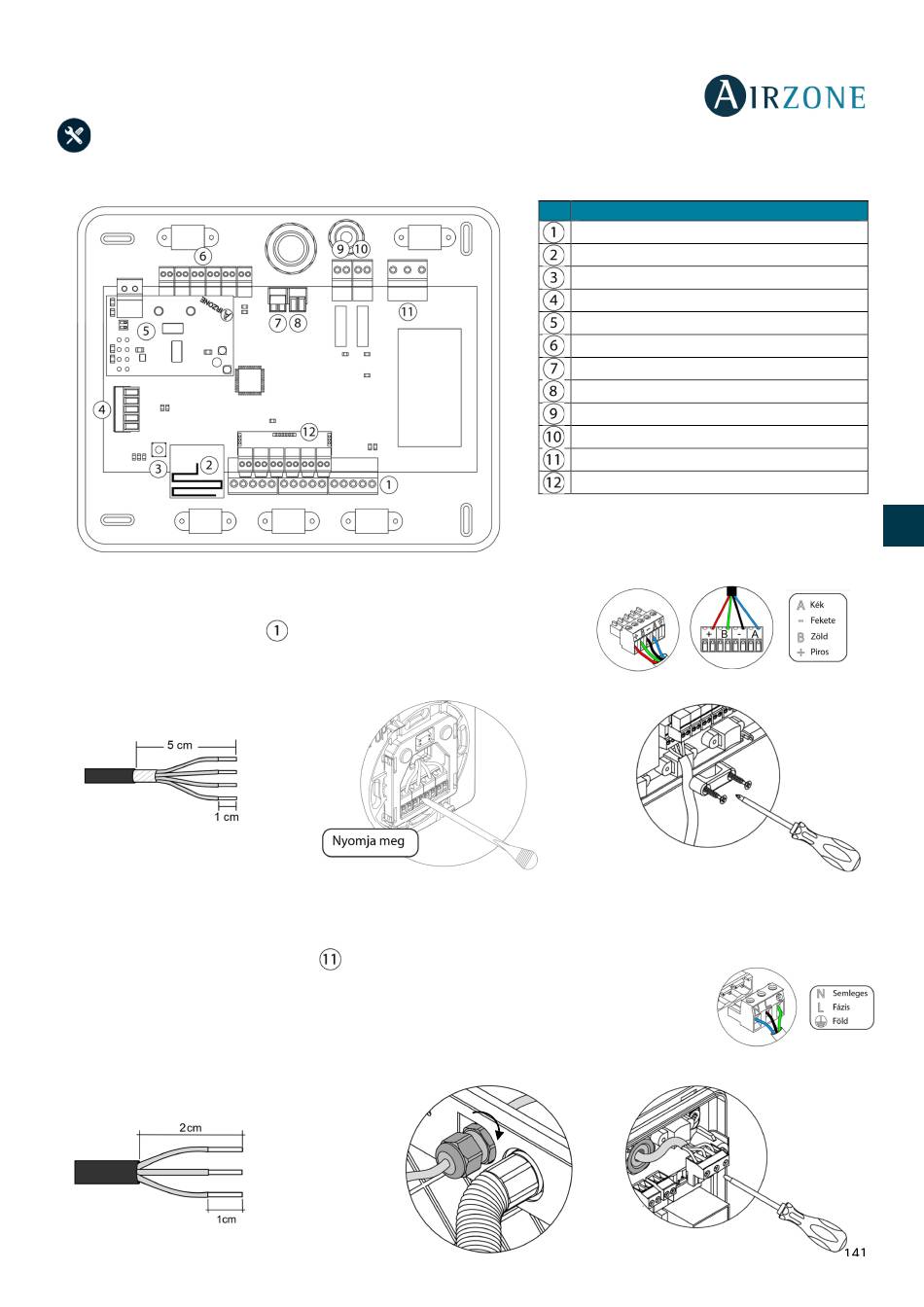

Sz. Leírás
Airzone csatlakoztató busz
Vezeték nélküli modul
SW1
Automatizálási busz
Daikin átjáró
Motor kimenetek
Riasztás bemenet (alaphelyzetben zárva)
Hőmérséklet szonda
CMV/Fűtő
Légkondicionáló stop-start relé
Betáplálás
Be/Ki modul
Fontos: A be/ki modul bemenetének vezérléséhez
használjon árnyékolt kábelt.
