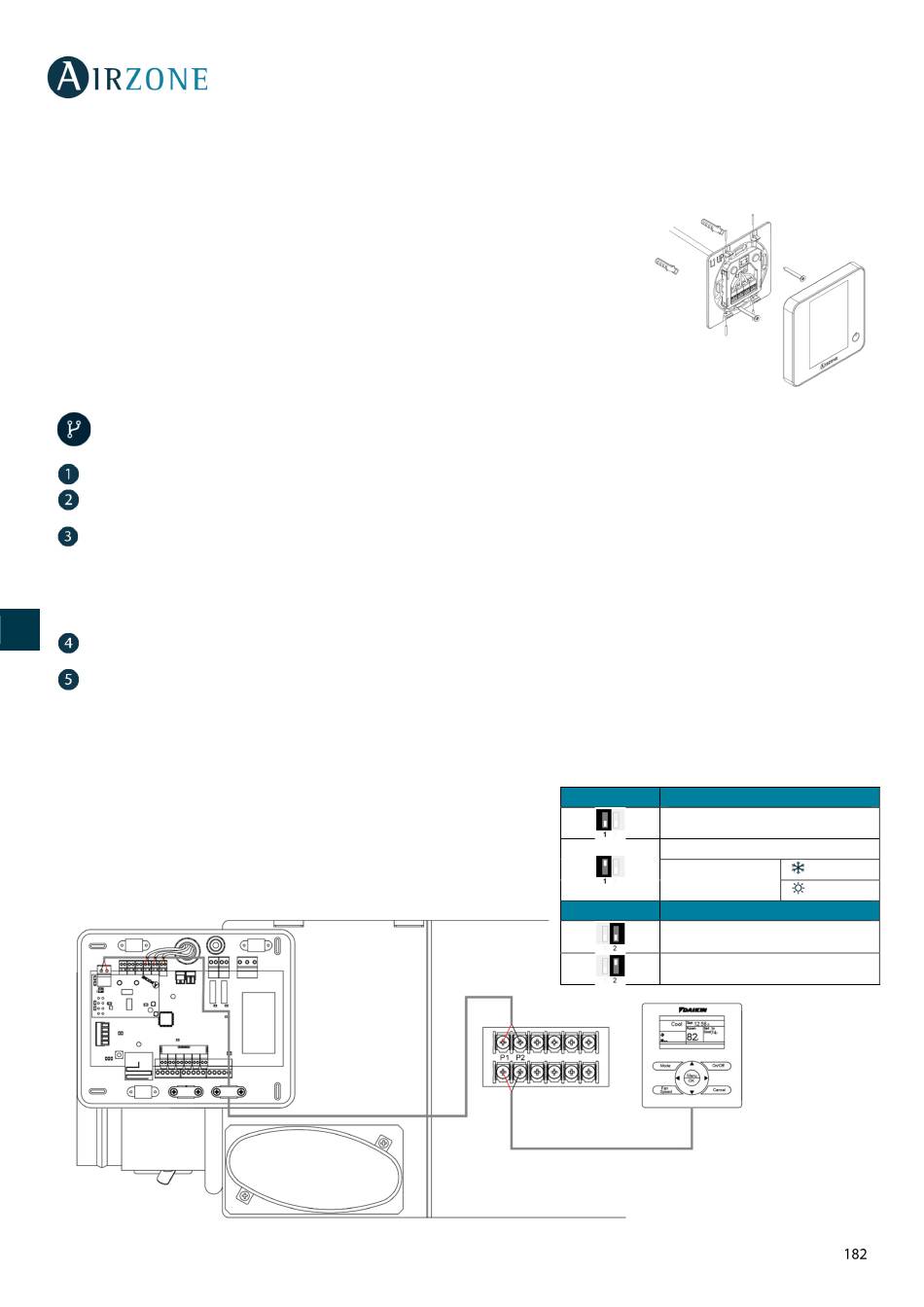

MONTAGE THERMOSTATEN (AZCE6BLUEFACEC / AZCE6THINKR / AZCE6LITER)

De Airzone-thermostaten worden met een houder aan de wand bevestigd. Onthoud dat de aanbevolen maximale afstand voor
dit apparaat 40 meter bedraagt. Volg voor de bevestiging aan de wand de volgende stappen:
·
Verwijder de achterkant van de thermostaat en sluit de draden aan
(AZCE6BLUEFACEC) of plaats de knoopbatterij CR2450 (AZCE6THINKR y
AZCE6LITER).
· Bevestig de achterkant van de thermostaat aan de wand.
· Plaats het scherm op de reeds bevestigde houder.
·
Plaats de anti-diefstalstangen om de thermostaat nog beter te bevestigen
(optioneel).
ES
EN

AANSLUITEN VAN INTERIEUREENHEID

FR
Sluit de voeding naar de Daikin-interieureenheid en het Airzone-systeem af.
Zoek de klemmen P1, P2 van de Daikin-interieureenheid (waar de thermostaat op wordt aangesloten).
HU
Sluit de Airzone-gateway aan op poort P1 P2 van de Daikin-interieureenheid met de afgeschermde 2-draadse kabel die bij
de Airzone is meegeleverd. Denk aan de polariteit.
SV
Onthoud: Houd de systeembus uit de buurt van krachtlijnen, tl-buizen, motoren, enz. die interferentie in de communicatie kunnen
veroorzaken.
NL
Configureer de microschakelaars zoals nodig (zie de tabel Microschakelaars).
Sluit de voeding naar de interieureenheid en het Airzone-systeem aan. Controleer de LEDs van de gateway (zelfdiagnose).
Opmerking: Schakel de standbyfunctie uit op de afstandsbedieningen van Daikin (BRC1E52A7, ...), voor een juiste werking van het
Airzone-systeem.
Service Settings (Onderhoudsinstellingen) > Field Settings (Veldinstellingen) > 1e-2-01.
Raadpleeg voor meer informatie de instructiehandleiding Daikin BRC1E52A7.
SW1
Ingestelde temp.
SW1
P1 – Rood
P2 - Zwart
Algoritme
ON*
OFF
-2
+4
Ontdooien
OFF*
ON
182
