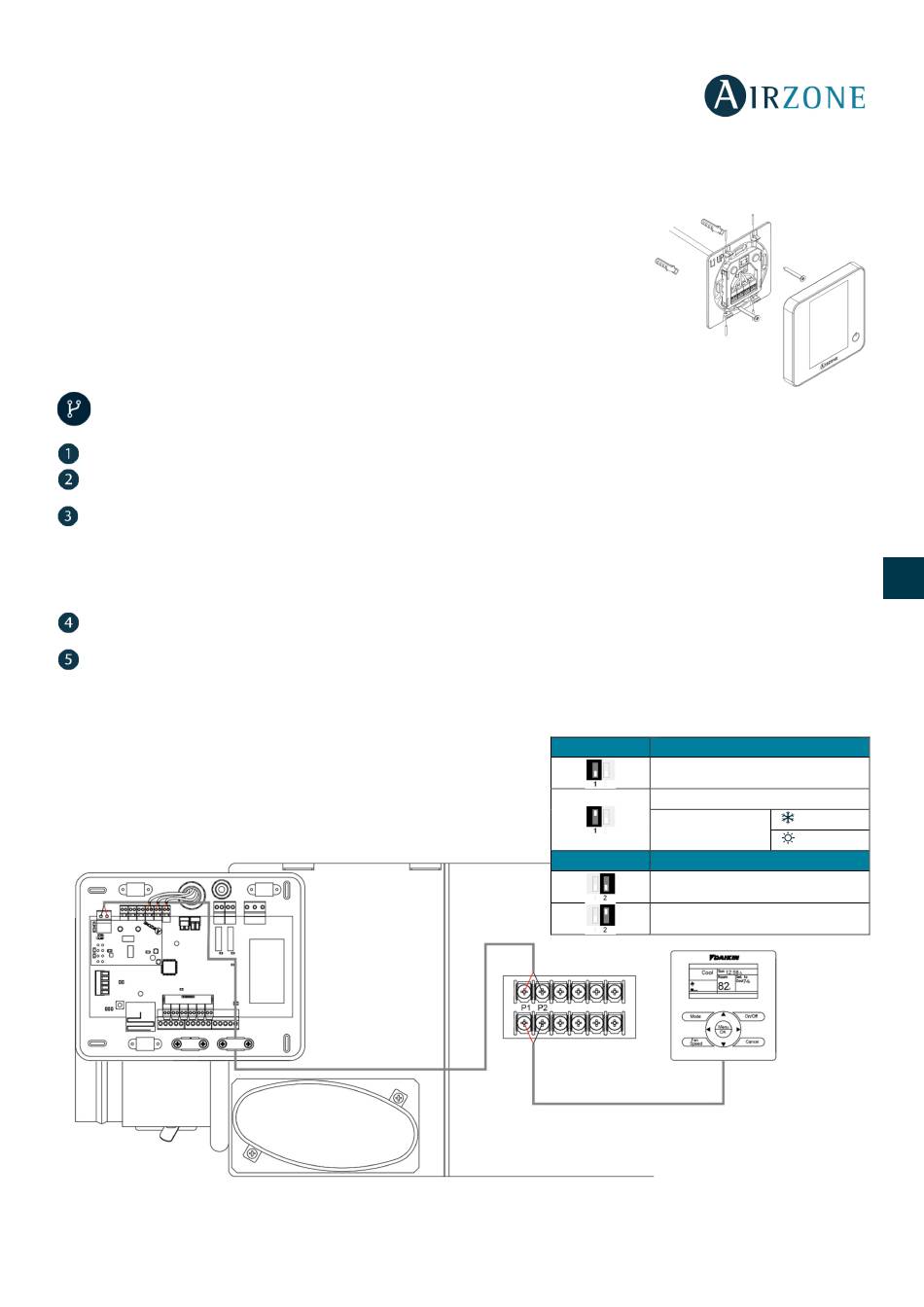

INSTALLATION AV TERMOSTATERNA (AZCE6BLUEFACEC/AZCE6THINKR/AZCE6LITER)

Airzone-termostaterna ytmonteras med hjälp av väggfäste. Kom ihåg att det högsta rekommenderade avståndet för denna
enhet är 40 meter. Montera den på väggen enligt följande steg:
·
Separera termostatens bakre del och utför alla nödvändiga anslutningarna
(AZCE6BLUEFACEC) eller sätt i knappcellen CR2450 (AZCE6THINKR och
AZCE6LITER).
· Fäst termostatens bakre del på väggen.
· Fäst displayen på det redan fixerade fästet.
·
Fäst stöldskyddet för ett ge extra stöd till termostaten (tillval).

ANSLUTNING AV INOMHUSENHET

Bryt strömtillförseln till inomhusenheten Daikin och Airzone-systemet.
Lokalisera anslutningen P1, P2 på Daikins inomhusenheten (där termostaten ansluts).
Anslut din Airzone-gateway till port P1 P2 på Daikins inomhusenhet med den skärmade kabeln som medföljer Airzone.
Kom ihåg att respektera polariteten.
Kom ihåg: Placera inte systembussen nära kraftlinjer, lysrör, motorer osv., eftersom det kan orsaka störningar i
kommunikationsprocessen.
Konfigurera mikrobrytarna efter behov (se tabellen Mikrobrytare).
Strömförsörj inomhusenheten och Airzone-systemet. Kontrollera lysdioderna på din gateway (Autodiagnostik).
Obs: Avaktivera funktionen Stand by på Daikins fjärrkontroller (BRC1E52A7,...) för korrekt funktion av Airzone-systemet.
Service Settings (Serviceinställningar) > Field Settings (Fältinställningar) > 1e-2-01.
För eventuella frågor, se handboken Daikin BRC1E52A7.
SW1
Förinställd temp.
SW1 Avfrostning
P1 – Röd
P2 – Svart
ES
EN
FR
HU
SV
NL
Algoritm
ON*
OFF
-2
+4
OFF*
ON
