INSTALLATION AV SYSTEMET

CENTRALENHET INNOBUS PRO6 (AZCE6IBPRO6)

ES
EN
FR
HU
SV
1.- Airzone termostater
Anslut de trådbundna termostaterna till någon av de tre anslutningsplintarna på
NL
Airzone . Anslutningen kan arrangeras i både buss- och stjärnform.
Respektera färgkoderna. För ökad säkerhet, fäst kablarna i centralenhetens
klämdon.
Säkerställ att batterierna på de trådlösa enheterna är insatta.
2.- Strömförsörjning av systemet
Strömförsörj systemets centralenhet via ingången med 110/230 VAC
som behöver extern strömförsörjning. Använd en kabel på 3x1,5 mm² för detta ändamål. För att
strömförsörja systemets centralenhet, lossa kabelförskruvningarna (om nödvändigt) och för in
kabeln i hålet (Ø: 5–10 mm). Fäst kablarna till polerna med rätt polaritet. Anslut terminalen till
strömingången och tryck på kabelförskruvningarna för att fästa strömförsörjningskabeln.

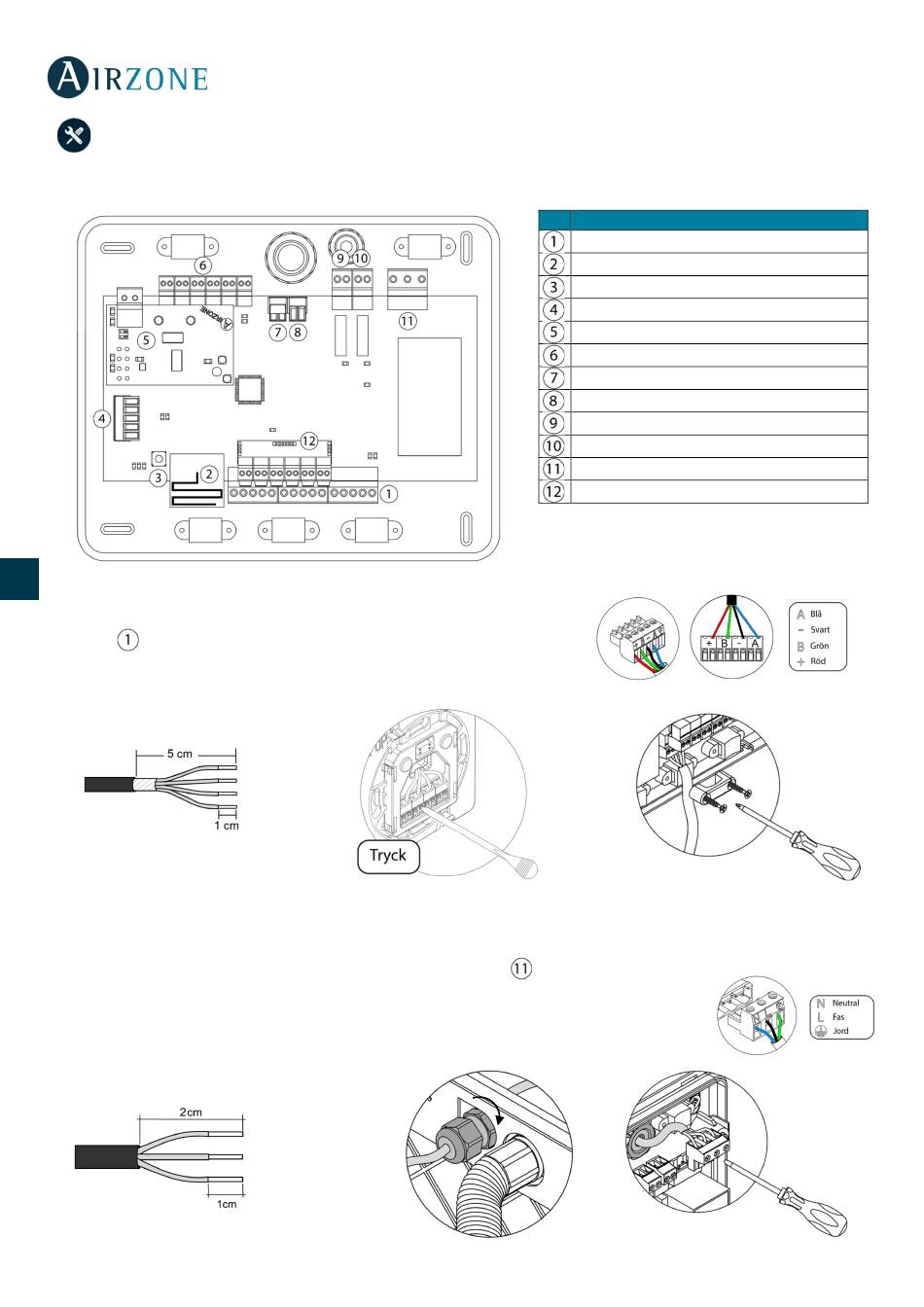

Nr Beskrivning
Airzone anslutningsbuss
Trådlös modul
SW1
Automationsbuss
Daikin-gateway
Motorutgångar
Alarmingång (vanligtvis stängd)
Temperaturgivare
CMV el. värmepanna
Relä för att starta och stoppa AC-enhet
Strömförsörjning
On/Off modul
Viktigt: Använd en skärmad kabel för att kontrollera
modulingångarna on/off.
och även de styrenheter
