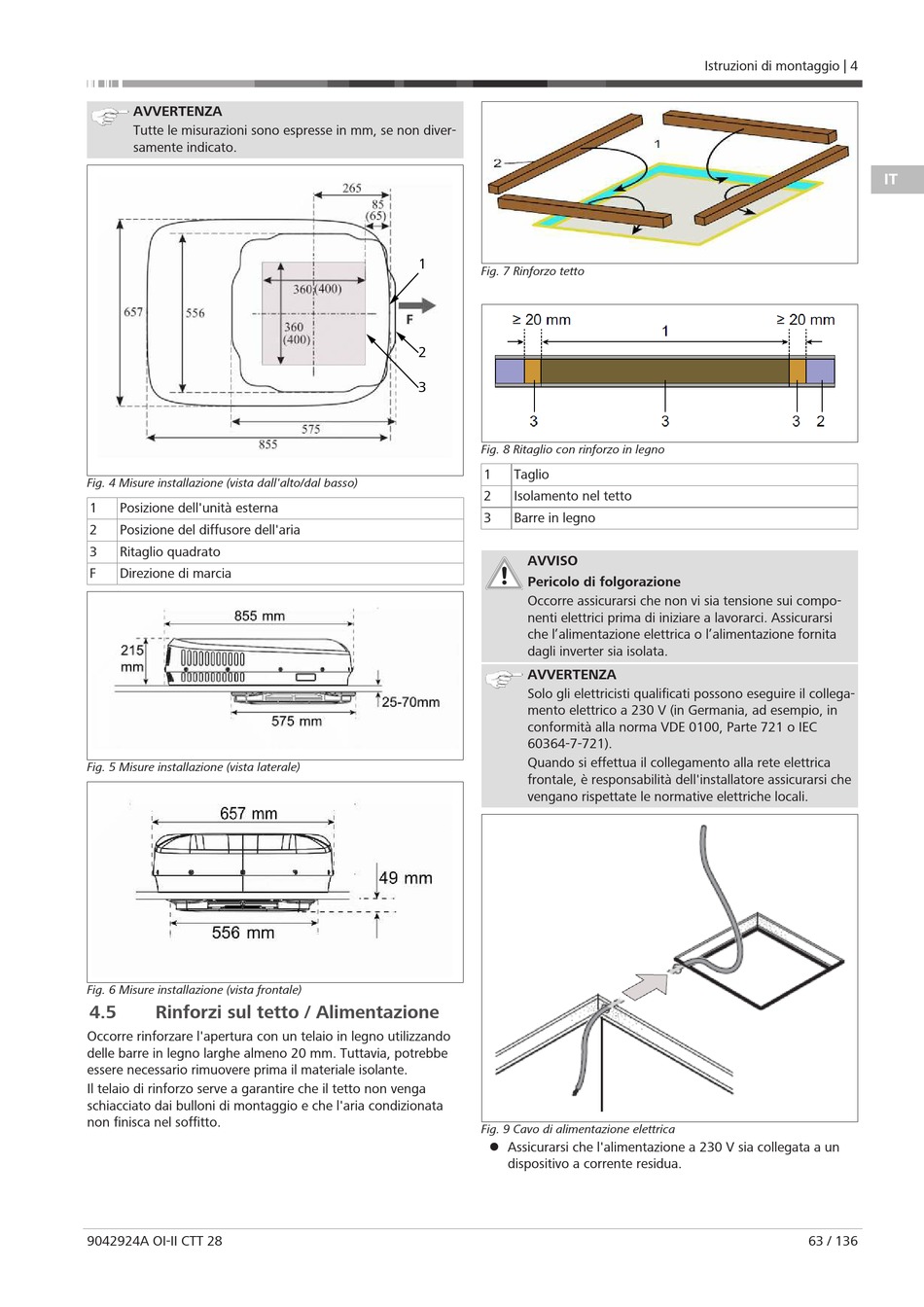

AVVERTENZA
Tutte le misurazioni sono espresse in mm, se non diver-
samente indicato.
Fig. 4 Misure installazione (vista dall'alto/dal basso)
1 Posizione dell'unità esterna
2 Posizione del diffusore dell'aria
3 Ritaglio quadrato
F Direzione di marcia
Fig. 5 Misure installazione (vista laterale)
Fig. 6 Misure installazione (vista frontale)
4.5 Rinforzi sul tetto / Alimentazione
Occorre rinforzare l'apertura con un telaio in legno utilizzando
delle barre in legno larghe almeno 20 mm. Tuttavia, potrebbe
essere necessario rimuovere prima il materiale isolante.
Il telaio di rinforzo serve a garantire che il tetto non venga
schiacciato dai bulloni di montaggio e che l'aria condizionata
non finisca nel soffitto.
9042924A OI-II CTT 28
1
Fig. 7 Rinforzo tetto
2
3
Fig. 8 Ritaglio con rinforzo in legno
1 Taglio
2 Isolamento nel tetto
3 Barre in legno
AVVISO
Pericolo di folgorazione
Occorre assicurarsi che non vi sia tensione sui compo-
nenti elettrici prima di iniziare a lavorarci. Assicurarsi
che l'alimentazione elettrica o l'alimentazione fornita
dagli inverter sia isolata.
AVVERTENZA
Solo gli elettricisti qualificati possono eseguire il collega-
mento elettrico a 230 V (in Germania, ad esempio, in
conformità alla norma VDE 0100, Parte 721 o IEC
60364-7-721).
Quando si effettua il collegamento alla rete elettrica
frontale, è responsabilità dell'installatore assicurarsi che
vengano rispettate le normative elettriche locali.
Fig. 9 Cavo di alimentazione elettrica
l Assicurarsi che l'alimentazione a 230 V sia collegata a un
dispositivo a corrente residua.
