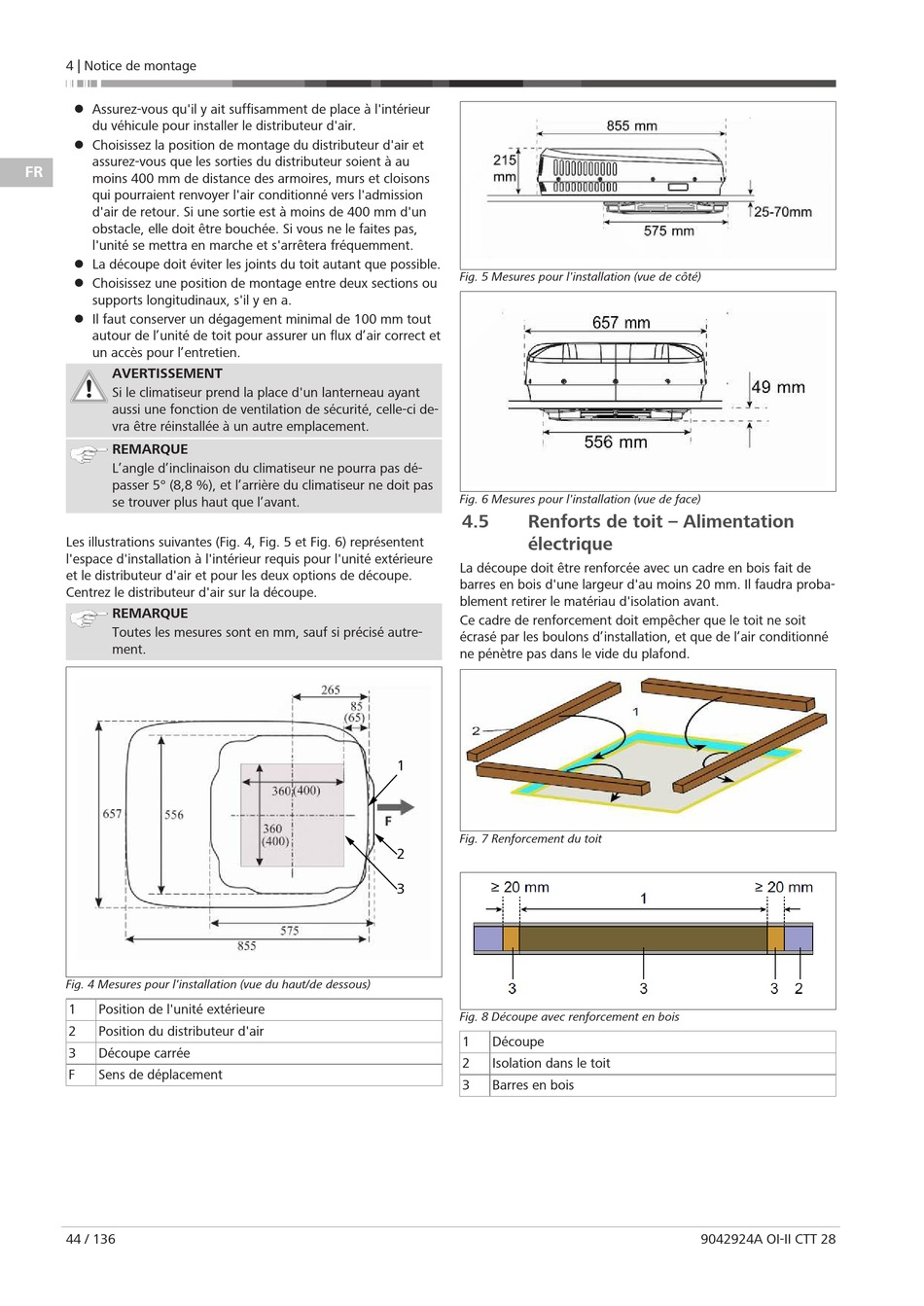

4 | Notice de montage
l Assurez-vous qu'il y ait suffisamment de place à l'intérieur
du véhicule pour installer le distributeur d'air.
l Choisissez la position de montage du distributeur d'air et
assurez-vous que les sorties du distributeur soient à au
FR
moins 400 mm de distance des armoires, murs et cloisons
qui pourraient renvoyer l'air conditionné vers l'admission
d'air de retour. Si une sortie est à moins de 400 mm d'un
obstacle, elle doit être bouchée. Si vous ne le faites pas,
l'unité se mettra en marche et s'arrêtera fréquemment.
l La découpe doit éviter les joints du toit autant que possible.
l Choisissez une position de montage entre deux sections ou
supports longitudinaux, s'il y en a.
l Il faut conserver un dégagement minimal de 100 mm tout
autour de l'unité de toit pour assurer un flux d'air correct et
un accès pour l'entretien.
AVERTISSEMENT
Si le climatiseur prend la place d'un lanterneau ayant
aussi une fonction de ventilation de sécurité, celle-ci de-
vra être réinstallée à un autre emplacement.
REMARQUE
L'angle d'inclinaison du climatiseur ne pourra pas dé-
passer 5° (8,8 %), et l'arrière du climatiseur ne doit pas
se trouver plus haut que l'avant.
Les illustrations suivantes (Fig. 4, Fig. 5 et Fig. 6) représentent
l'espace d'installation à l'intérieur requis pour l'unité extérieure
et le distributeur d'air et pour les deux options de découpe.
Centrez le distributeur d'air sur la découpe.
REMARQUE
Toutes les mesures sont en mm, sauf si précisé autre-
ment.
Fig. 4 Mesures pour l'installation (vue du haut/de dessous)
1
Position de l'unité extérieure
2
Position du distributeur d'air
3
Découpe carrée
F
Sens de déplacement
44 / 136
Fig. 5 Mesures pour l'installation (vue de côté)
Fig. 6 Mesures pour l'installation (vue de face)
4.5
Renforts de toit – Alimentation
électrique
La découpe doit être renforcée avec un cadre en bois fait de
barres en bois d'une largeur d'au moins 20 mm. Il faudra proba-
blement retirer le matériau d'isolation avant.
Ce cadre de renforcement doit empêcher que le toit ne soit
écrasé par les boulons d'installation, et que de l'air conditionné
ne pénètre pas dans le vide du plafond.
1
Fig. 7 Renforcement du toit
2
3
Fig. 8 Découpe avec renforcement en bois
1
Découpe
2
Isolation dans le toit
3
Barres en bois
9042924A OI-II CTT 28
