10
Schéma de câblage

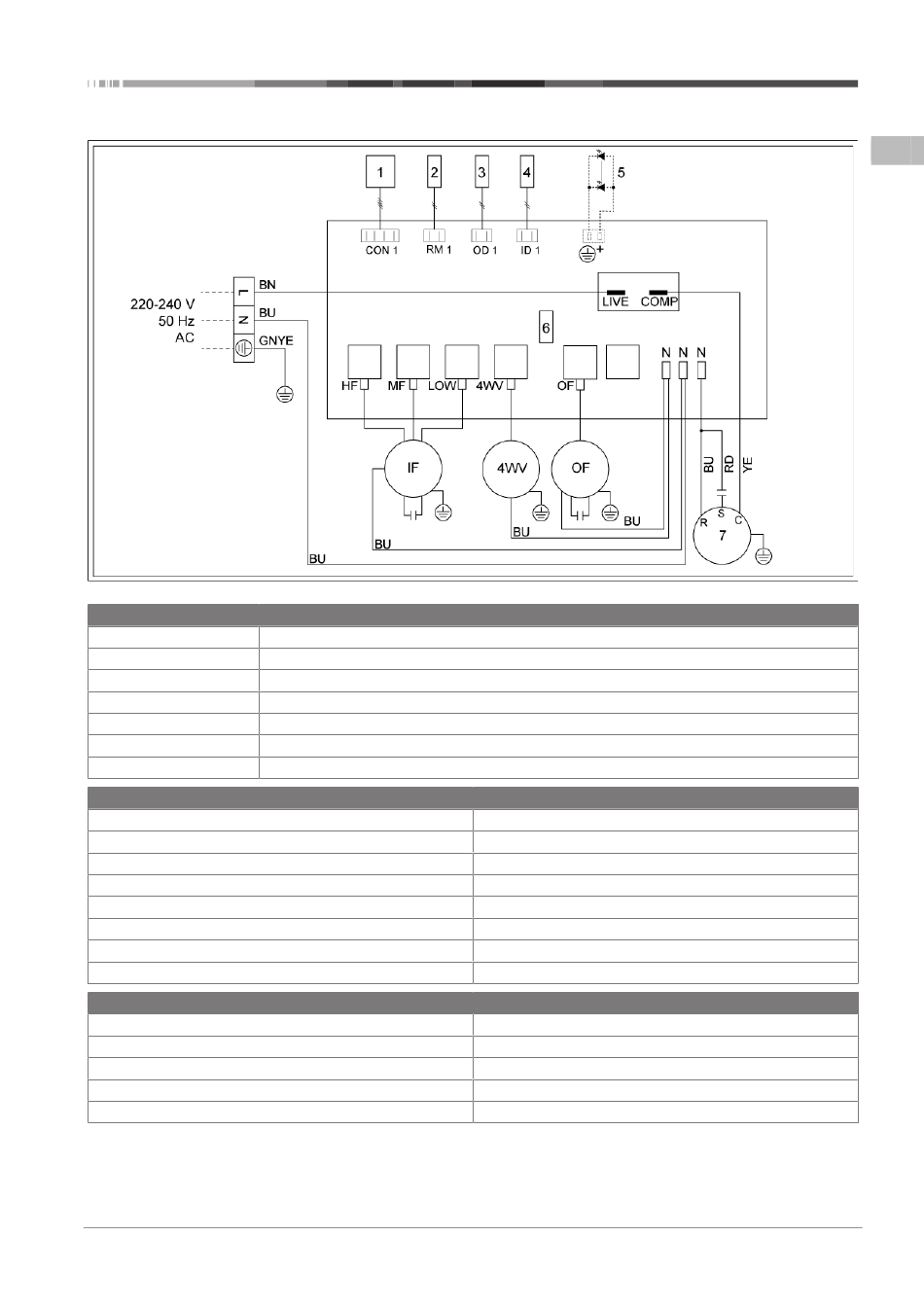

Fig. 47 Schéma électrique
Pos.
Description
1
Panneau de commande
2
Capteur de température ambiante
3
Capteur de l'échangeur de chaleur extérieur
4
Capteur de l'échangeur de chaleur intérieur
5
Module à LED (option)
6
Fusible 5x20 mm, 250 V, T5AL ou T5AH
7
compresseur
Pos.
4WV
ID
IF
OD
OF
HF
MF
LOW
Code du câble
BN
BU
GNYE
RD
YE
9042924A OI-II CTT 28
Description
Vanne d'inversion 4 voies
(capteur) intérieur
Ventilateur intérieur
(capteur) extérieur
Ventilateur extérieur
Haut
Medium
Bas
Couleur du câble
Marron
Bleu
Vert-Jaune
Rouge
Jaune
Schéma de câblage | 10
FR
57 / 136
