Truma Combi D Einbauanleitung Seite 7

Combi D
GEFAHR
Erstickungsgefahr durch Abgase im Innen-
raum
Erstickungsgefahr durch Abgase bei falschem
Einbau oder Verwendung von anderen als Tru-
ma Originalteilen für die Abgasführung.
Nur Truma Originalteile für die Abgasführung
verwenden.
Einbauanleitung bei Montage der Abgasfüh-
rung befolgen.

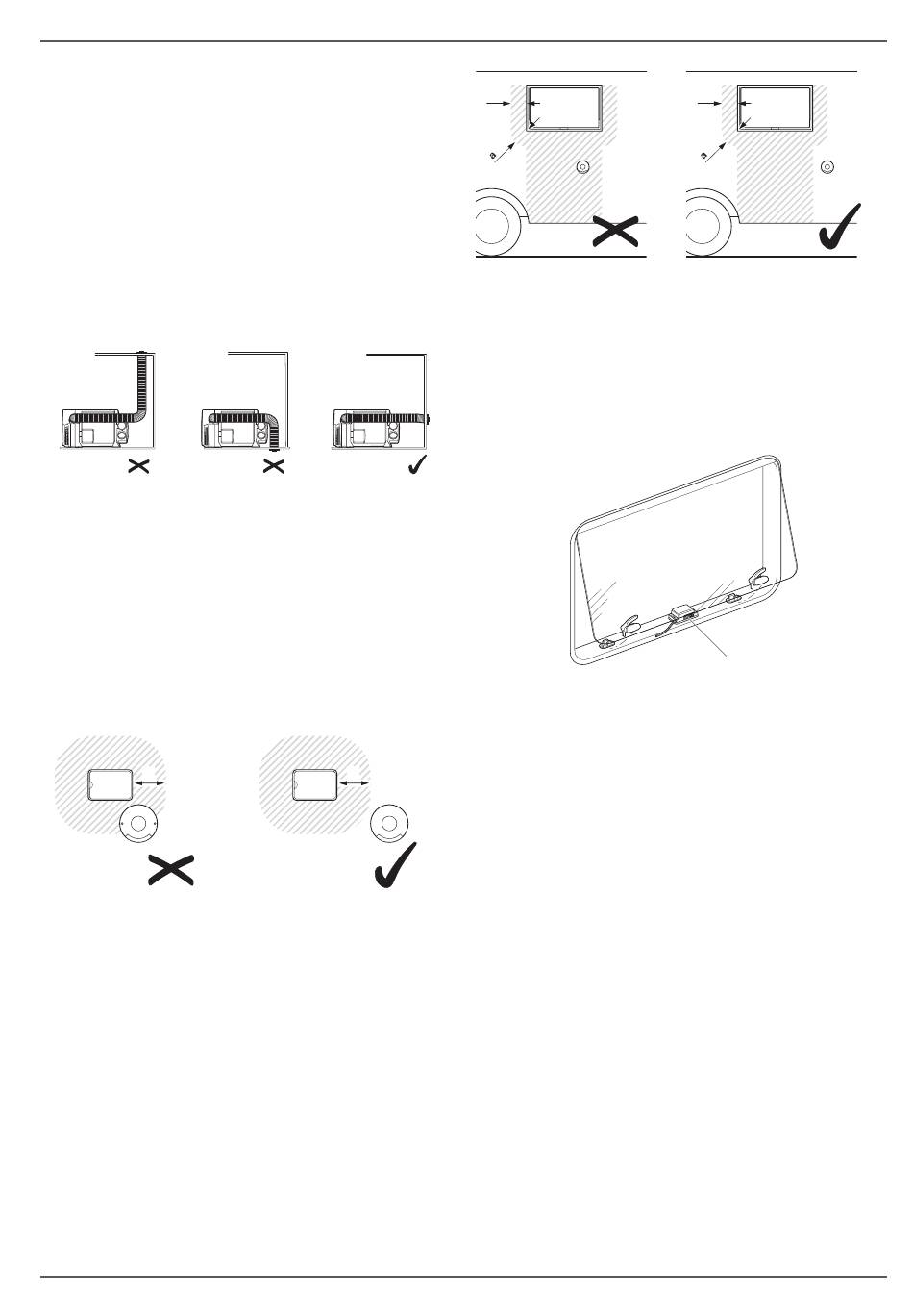

Der Kamin darf nur als Wandkamin ausgeführt
•
werden. Dach- und Bodenkamine sind verboten
(Abb. 2).
Abb. 2
Um Bauteile innerhalb der Heizung nicht zu beschädi-
gen, dürfen keine Kabel oder Wasserleitungen am Ge-
häuse der Heizung befestigt werden.
Der Wandkamin ist so anzubringen, dass sich innerhalb
von 500 mm (R) kein Tankstutzen oder keine Tankent-
lüftungsöffnung befindet (Abb. 3). Außerdem darf sich
innerhalb von 300 mm keine Entlüftungsöffnung für
den Wohnbereich oder eine Fensteröffnung befinden
(Abb. 4).
R
Diesel
Abb. 3
R = 500 mm
34020-01190 - 01 - 03/2022
R
Diesel
a
Abb. 4
a = 300 mm
Bei der Montage des Wandkamins unterhalb eines
•
zu öffnenden Fensters ist zwingend ein elektrischer
Fensterschalter (Abb. 5-1) (Art.-Nr. 34000-85800)
anzubringen.
Abb. 5
Wandkamin so platzieren, dass ein Eindringen von
•
Abgasen in den Innenraum nicht möglich ist.
Bei einem Kastenwagen Wandkamin so einbauen,
•
dass die geöffnete Schiebetür keinesfalls den Wand-
kamin verdeckt.
Abstand zwischen Abgasführung und angrenzen-
•
den hitzeempfindlichen Bauteilen muss mindestens
10 mm betragen.
Wandkamin nur in eine senkrechte Seitenwand ver-
•
bauen (keine Schräge).
Ist an der Rückseite des Fahrzeugs ein Fahrradge-
•
päckträger montiert, darf der Wandkamin nicht am
Fahrzeugheck installiert werden.
Wandkamin nicht unter einem Slide-Out installieren.
•
Seitlicher Mindestabstand zu einem Slide-Out be-
trägt 300 mm.
Heizung frei von entzündlichen Gegenständen
•
halten.
Keine Gegenstände oder Einbauten (Kabel) über der
•
Heizung montieren, die sich im Betrieb lösen und
auf die Heizung fallen könnten.
Heizung mit einer oberen Abdeckung (Abb. 6-1)
•
schützen, so dass keine Gegenstände direkt auf der
Heizung abgelegt werden können.
Einbau
a
1
DE 7
