Truma Combi D Einbauanleitung Seite 10

Einbau

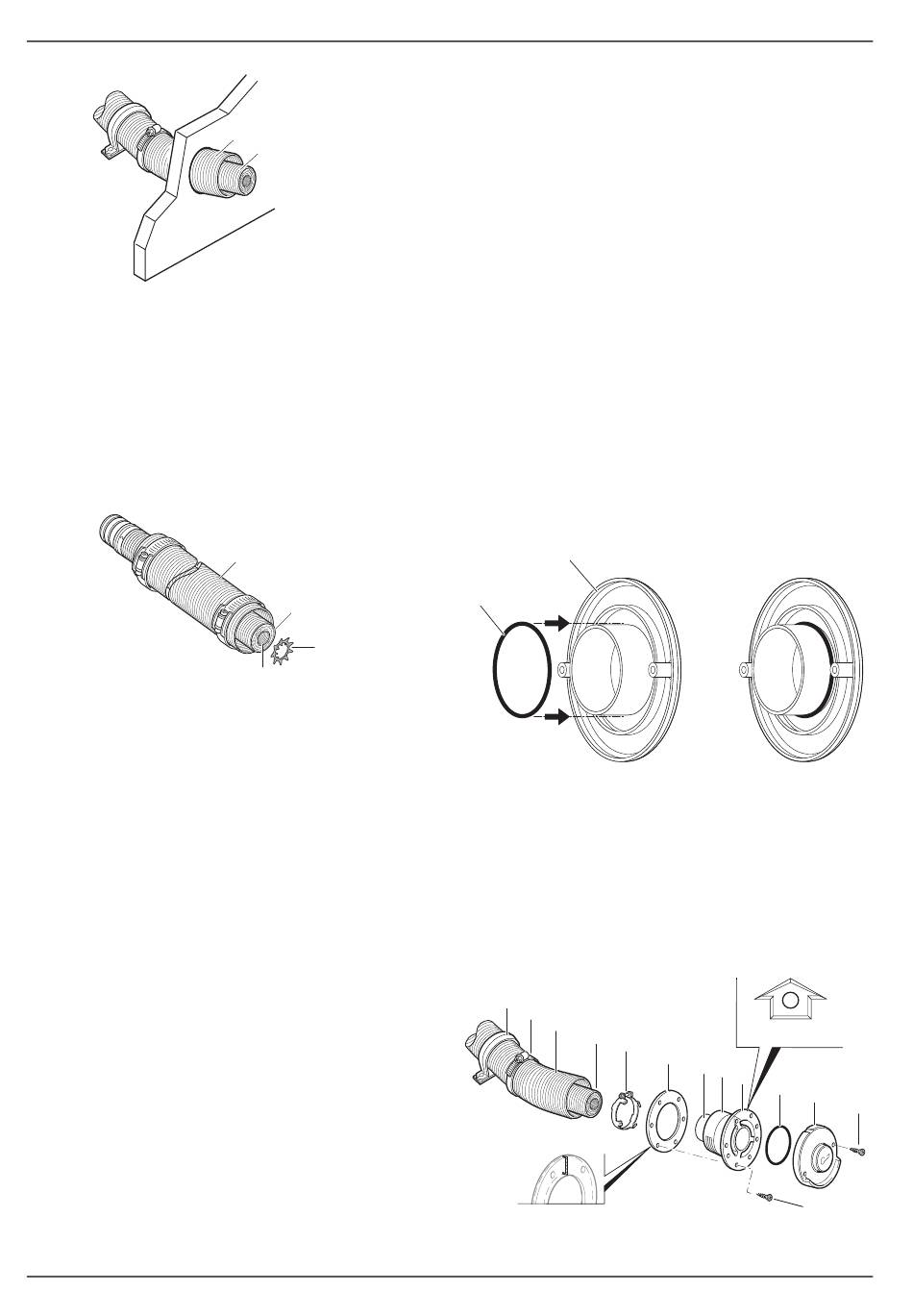

Abb. 11
 Die Länge des Abgasschalldämpfers (Abb. 11-1) und
des Verbrennungsluft-Zuführungsrohres
(Abb. 11-2) kann für den Serieneinbau (Fixlängen) an
einem Muster ermittelt werden. Im Einzelfall kann
der Abgasschalldämpfer gekürzt werden. Dazu ist
das Truma Sperrscheibentool (Art.Nr. 34020-01282)
notwendig. Mit dem Sperrscheibentool wird eine
Anleitung zum Kürzen des Rohrsets mitgeliefert.
Abb. 12
Bei der Bemessung der Verbrennungsluftführung muss
ein minimaler Biegeradius des Abgasschalldämpfers
von 8 cm berücksichtigt werden.
Montage des Wandkamins
Die Wandkamine sind separat zu bestellen.
 Abgasrohr zur Erleichterung des Einbaus vor der
Montage am Wandkamin / Heizung entsprechend
der Montageposition vorbiegen.
HINWEIS
Verschmutzung durch Verbrennungsablage-
rungen.
Bei einer Dieselheizung können sich Funktions-
bedingt Verbrennungsrückstände am Kaminau-
ßenteil ablagern.
Nur dunkle Kaminaußenteile (anthrazit oder
schwarz) verbauen.
Wandkamin (Pfeil zeigt nach oben) an einer ebenen
Fläche montieren, die allseitig vom Wind umströmt
werden kann.
Öffnung Ø 83 mm bohren (bei Hohlräumen im
Bereich der Kaminbohrung mit Holz ausfüttern).
10 DE
2
1
1
2
3
4
Abdichtung erfolgt mit beigelegter Wandkamindich-
tung (Abb. 14-6).
Bei strukturierten Oberflächen mit plastischem Ka-
rosserie-Dichtmittel – kein Silikon! – bestreichen.
Vor dem Durchstecken des Abgas-Doppelrohres
durch die Bohrung Schlauchschelle (Abb. 14-2) über
die Rohre schieben.
Wandkamindichtung (glatte Seite zum Wandkamin,
Dichtlippen zur Wand) auf Kamininnenteil (Abb. 14-
9) schieben.
Abgasrohrschelle (Krallen der Schelle zeigen zum
Wandkamin) (Abb. 14-5) über das Abgasrohr
schieben.
Abgasrohr bis zum Anschlag auf den Stutzen
(Abb. 14-7) schieben und festschrauben.
Zuführungsrohr (Abb. 14-3) auf den gezahnten Stut-
zen (Abb. 14-8) schieben.
Verbrennungsluft-Zuführungsrohr mit Schlauch-
schelle (Abb. 14-2) am Stutzen befestigen.
O-Ring (Abb. 13-1) auf Kaminaußenteil (Abb. 13-2)
aufstecken.
 Der O-Ring liegt dem Beipack der Combi D bei.
2
1
Abb. 13
Kamininnenteil mit den 6 Schrauben (Abb. 14-12)
befestigen, Kaminaußenteil aufsetzen und mit
2 Schrauben (Abb. 14-12) anschrauben (Schrauben
B 3,5 x 25 im Lieferumfang enthalten).
Bei Längen über 60 cm mit mindestens einer Schelle
ZRS, Ø 80 mm (Art.- Nr. 39590- 00) (Abb. 14-1) an
der Wand befestigen.
1
2
3
4
5
Abb. 14
Combi D
TOP OBEN TOP OBEN
6
7
8
9
10
11
12
34020-01190 - 01 - 03/2022
