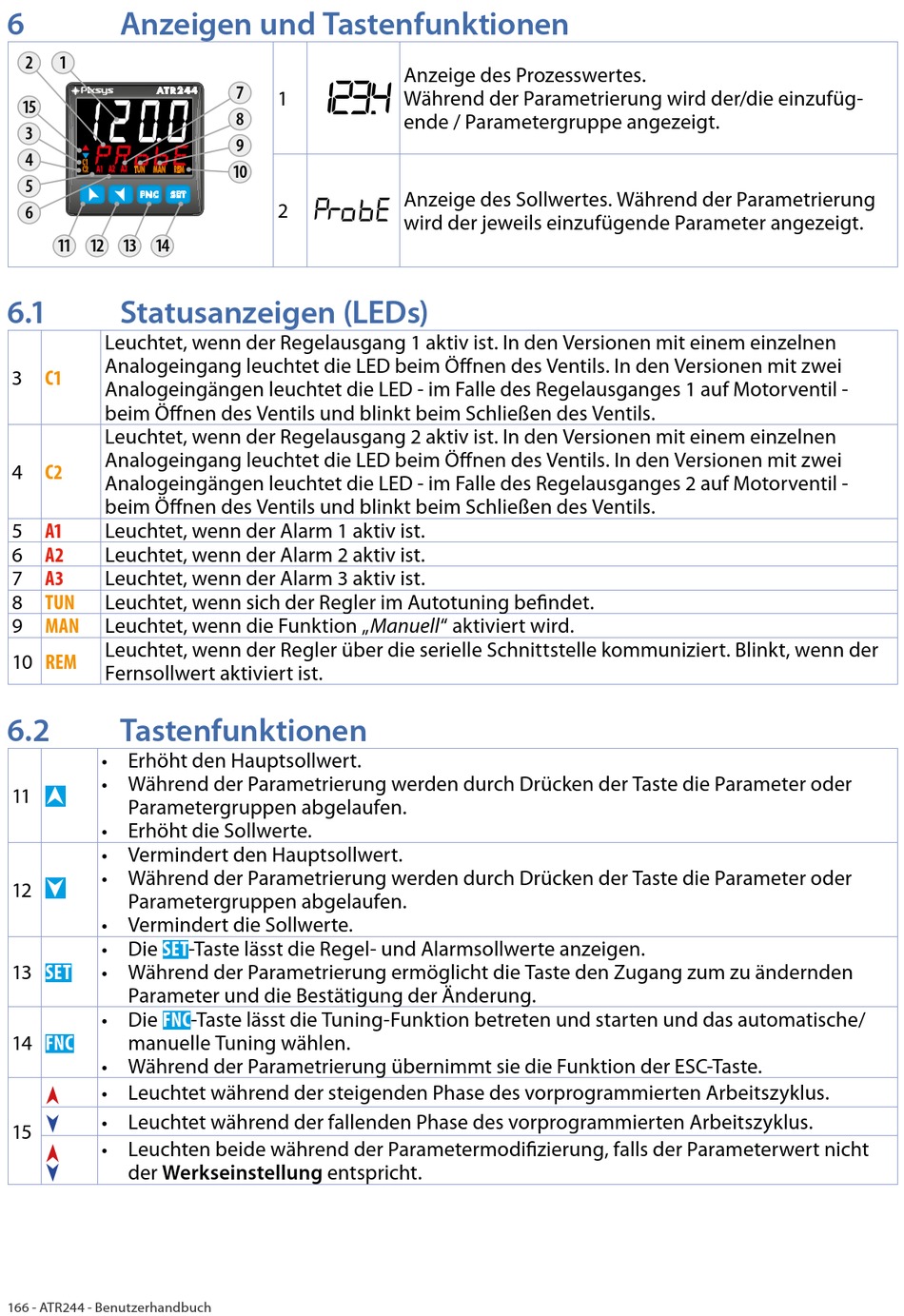

Anzeigen und Tastenfunktionen

2 1
AT R 2 4 4
15
3
4
C1
A1 A2 A3
C2 TUN MAN REM
5
FNC SET
6
11 12 13 14
6.1

Statusanzeigen (LEDs)

Leuchtet, wenn der Regelausgang 1 aktiv ist. In den Versionen mit einem einzelnen
Analogeingang leuchtet die LED beim Öffnen des Ventils. In den Versionen mit zwei
3 C1
Analogeingängen leuchtet die LED - im Falle des Regelausganges 1 auf Motorventil -
beim Öffnen des Ventils und blinkt beim Schließen des Ventils.
Leuchtet, wenn der Regelausgang 2 aktiv ist. In den Versionen mit einem einzelnen
Analogeingang leuchtet die LED beim Öffnen des Ventils. In den Versionen mit zwei
4 C2
Analogeingängen leuchtet die LED - im Falle des Regelausganges 2 auf Motorventil -
beim Öffnen des Ventils und blinkt beim Schließen des Ventils.
5 A1 Leuchtet, wenn der Alarm 1 aktiv ist.
6 A2 Leuchtet, wenn der Alarm 2 aktiv ist.
7 A3 Leuchtet, wenn der Alarm 3 aktiv ist.
8 TUN Leuchtet, wenn sich der Regler im Autotuning befindet.
9 MAN Leuchtet, wenn die Funktion „Manuell" aktiviert wird.
Leuchtet, wenn der Regler über die serielle Schnittstelle kommuniziert. Blinkt, wenn der
REM
10
Fernsollwert aktiviert ist.
6.2

Tastenfunktionen

• Erhöht den Hauptsollwert.
• Während der Parametrierung werden durch Drücken der Taste die Parameter oder

11
Parametergruppen abgelaufen.
• Erhöht die Sollwerte.
• Vermindert den Hauptsollwert.
• Während der Parametrierung werden durch Drücken der Taste die Parameter oder

12
Parametergruppen abgelaufen.
• Vermindert die Sollwerte.
• Die SET-Taste lässt die Regel- und Alarmsollwerte anzeigen.
13 SET • Während der Parametrierung ermöglicht die Taste den Zugang zum zu ändernden
Parameter und die Bestätigung der Änderung.
• Die FNC-Taste lässt die Tuning-Funktion betreten und starten und das automatische/
14 FNC manuelle Tuning wählen.
• Während der Parametrierung übernimmt sie die Funktion der ESC-Taste.
• Leuchtet während der steigenden Phase des vorprogrammierten Arbeitszyklus.
c
• Leuchtet während der fallenden Phase des vorprogrammierten Arbeitszyklus.
d
15
• Leuchten beide während der Parametermodifizierung, falls der Parameterwert nicht
c
der Werkseinstellung entspricht.
d
166 - ATR244 - Benutzerhandbuch
123. 4
7
1
8
9
10
PRobe
2
Anzeige des Prozesswertes.
Während der Parametrierung wird der/die einzufüg-
ende / Parametergruppe angezeigt.
Anzeige des Sollwertes. Während der Parametrierung
wird der jeweils einzufügende Parameter angezeigt.
