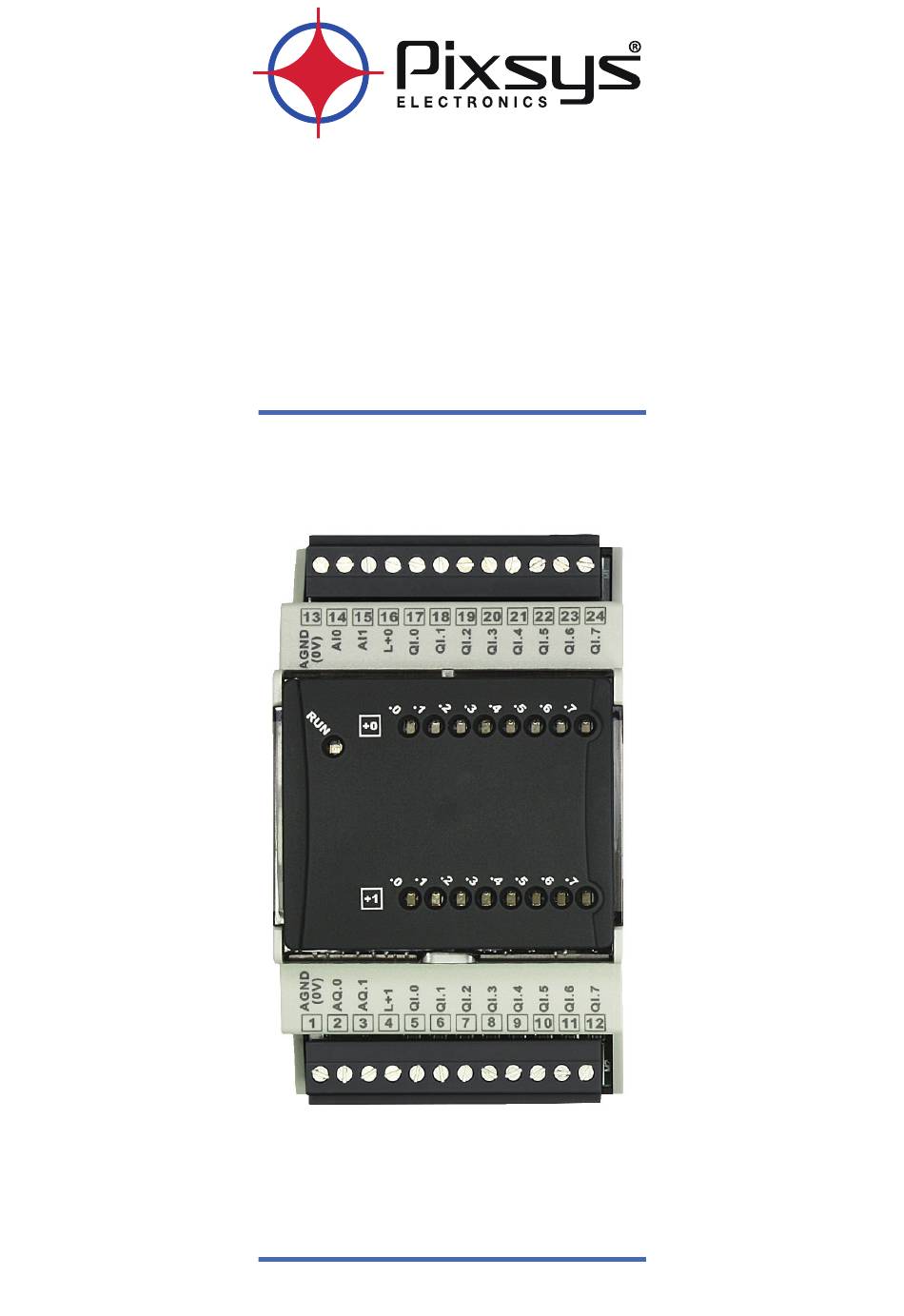

- Seite 1 PLE500-6AD Erweiterungsmodul für PL500 Kurzbeschreibung zur Installation...
- Seite 3 Inhaltsverzeichnis 1 Sicherheitsnormen ................................. 4 2 Identifizierung des Modells ............................4 3 Technische Daten ................................4 Allgemeine Merkmale ..........................4 3.2 Hardware................................ 4 4 Abmessungen und Installation ........................... 5 Montagefolge des PL500 und der Erweiterungsmodule PLE500 ............5 5 Elektrische Anschlüsse ..............................6 Anschlussplan ...............................
- Seite 4 Einleitung Vielen Dank, dass Sie sich für ein I/O-Modul von Pixsys entschieden haben. Das PLE500-6AD wurde als Erweiterungsgerät für das SPS-Modell PL500 entwickelt. Es vereinigt in ein- und demselben Gerät digitale Ein- und Ausgänge, Analogeingänge für Normsignale sowie ana- loge Stromausgänge. Die Kommunikation mit dem PL500 erfolgt über den Feldbus auf DIN-Schiene, was die Verkabelung und die Inbetriebnahmephase erheblich vereinfacht.
- Seite 5 54 mm 64 mm 13 14 15 16 17 18 19 20 21 22 23 24 9 10 Attacco a guida DIN EN50022 PLE500-6AD Din rail mounting guide EN50022 Hutschienenmontageanleitung EN50022 Montagefolge des PL500 und der Erweiterungsmodule PLE500 Der PL500 mit den entsprechenden I/O-Modulen sieht die Montage und Verbindung mit Hilfe des dazugehörigen Feldbusses vor, der in der Rinne der DIN-Schiene gelagert ist.
- Seite 6 Verpflichtungen bezüglich Sicherheit und Konformität, die für die Maschine als Ganzes vorgesehen sind. Anschlussplan 13 14 15 16 17 18 19 20 21 22 23 24 PLE500-6AD 9 10 11 12 Spannungsversorgung des Moduls PLE 5.1.a 12..24 VDC durch den PLE DIN Feldbus.
- Seite 7 Spannungsversorgung der Digitalausgänge 5.1.b Versorgung der Ausgänge 12..24 VDC ±15% – 100 VA. L+0 L+1 16 4 An diese Klemmen wird der positive Pol der Digitalausgänge 12..24 VDC angeschlossen. Analogeingänge AI.0 und AI.1 5.1.c AI.0 AI.1 Normsignale für Strom und Spannung. Polarität einhalten.
- Seite 8 Anschlussbeispiel Inkrementalgeber 5.1.h ENC1 ENC2 ENC3 ENC4 10 12 Eingang Typ PNP (VIH = 8,0 V). Frequenz max. 80KHz 18 19 20 - SUPPLY Anschlussbeispiel Zähler (unidirektional) 5.1.i CNT1 CNT2 CNT3 CNT4 Eingang Typ PNP (VIH = 8,0 V). Frequenz max. 80KHz - SUPPLY Bedeutung der Statusanzeigen (Led) •...
- Seite 9 Kalibrierung Offset AI.0 10 Kalibrierung Offset AI.1 Offset-Kalibrierung. Wert, der zum angezeigten Prozess addiert oder davon abgezogen wird. -10000..+10000 [digit]. Default 0. 11 Eichung AI.0 12 Eichung AI.1 Eichung. Wert, der mit dem Prozess multipliziert wird, um die Kalibrierung am Arbeitspunkt auszuführen.
- Seite 10 26 Einstellung Drehgeber/Zähler 1 27 Einstellung Drehgeber/Zähler 2 28 Einstellung Drehgeber/Zähler 3 29 Einstellung Drehgeber/Zähler 4 Bestimmt den Betriebsmodus am Eingang des Drehgebers bzw. des Zählers. Ausgeschaltet (Default). Drehgeber X2 Phase A-B (Zählen an den Fronten des Signals A). Drehgeber X4 Phase A-B (Zählen an den Fronten des Signals A und B) Drehgeber X2 Phase A-B-Z (Zählen an den Fronten des Signals A).
- Seite 11 Befehle Drehgeber/Zähler 1 Befehle Drehgeber/Zähler 2 Befehle Drehgeber/Zähler 3 Befehle Drehgeber/Zähler 4 Diese Variablen werden verwendet, um die Befehle an die Eingänge des Drehgebers/Zählers zu senden. Die Eingabe des entsprechenden Wertes ermöglicht die Ausführung der folgenden Befehle. Kein Befehl (Default) Zähler mit dem Vorgabewert laden.
- Seite 12 Wert Digitalausgänge im Fehlerfall Block Q 0 Wert Digitalausgänge im Fehlerfall Block Q 1 Diese beiden Variablen ermöglichen die Vorgabe des Zustandes jedes einzelnen Digitalausgangs im Fall eines Kommunikationsfehlers. Jedes bit entspricht einem bestimmten Digitalausgang. Wenn man bei einem Kommunikationsfehler das bit auf 1 stellt, dann wird der Ausgang aktiviert, wenn das entsprechende bit in der Variablen “Bildschirmseite Zustand Digitalausgänge bei Fehler Block Q 0..1”...
- Seite 13 Tabelle von Parameterkonfigurationen Sensor Typ AI.0 Sensor Typ AI.1 Untere Grenze Eingang AI.0 Untere Grenze Eingang AI.1 Obere Grenze Eingang AI.0 Obere Grenze Eingang AI.1 Lineareingang über die Grenzen hinaus AI.0 Lineareingang über die Grenzen hinaus AI.1 Kalibrierung Offset AI.0 10 Kalibrierung Offset AI.1 11 Eichung AI.0 12 Eichung AI.1...
- Seite 14 Befehle Drehgeber/Zähler 4 Zählvorgänge Drehgeber/Zähler 1 Zählvorgänge Drehgeber/Zähler 2 Zählvorgänge Drehgeber/Zähler 3 Zählvorgänge Drehgeber/Zähler 4 Zählungen pro Sekunde Drehgeber/Zähler 1 Zählungen pro Sekunde Drehgeber/Zähler 2 Zählungen pro Sekunde Drehgeber/Zähler 3 Zählungen pro Sekunde Drehgeber/Zähler 4 Zählungen pro Zehntelsekunde Drehgeber/Zähler 1 Zählungen pro Zehntelsekunde Drehgeber/Zähler 2 Zählungen pro Zehntelsekunde Drehgeber/Zähler 3 Zählungen pro Zehntelsekunde Drehgeber/Zähler 4...
- Seite 16 Vor Verwendung des Gerätes sind die hier enthaltenen Informationen bezüglich Sicherheit und Einstellung aufmerksam zu lesen. PIXSYS s.r.l. www.pixsys.net sales@pixsys.net - support@pixsys.net online assistance: http://forum.pixsys.net 2300.10.290-RevA 180119...
