Seite 1: Inhaltsverzeichnis
Inhalt Einleitung ..................2 1. Das Modell .................2 2. Abmessungen und Installation ...........3 3. Elektrische Anschlüsse ..............4 3.1 Anschlussplan...............4 Stromversorgung ..............6 4. Funktionen von Display und Tasten...........8 4.1 Zahlenanzeige (Display) ............8 4.2 Bedeutung der Kontrollleuchten (LED)........8 4.3 Tasten ...................9 5. Funktionen des Reglers ............10 5.1 Auto-Tune ................10 5.2 Start des manuellen Auto-Tuning........10 5.3 Automatisches Tuning............11... -
Seite 2: Einleitung

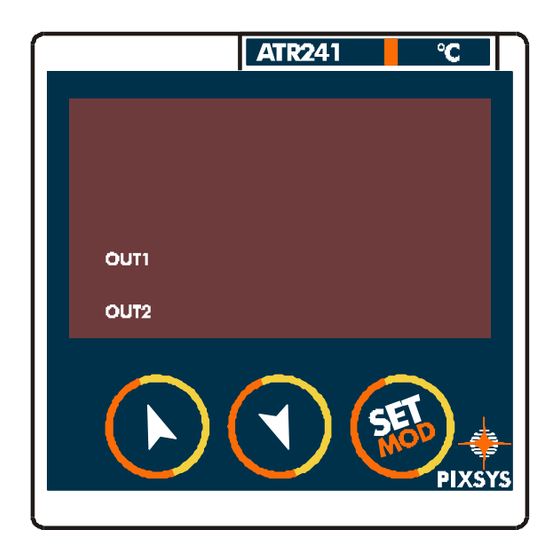

Einleitung Vielen Dank, dass Sie sich für einen Pixsys Regler entschieden haben. Modell ATR241 weist typischen Konfigurationsmöglichkeiten der Geräte von Pixsys auf. Ein ausgesuchter Satz von Parametern erlaubt eine breite Auswahl an Sensoren (darunter auch Strain gauge 0-40 mV) und die Verwendung von Relais für Alarm oder Steuerung sowie die... -
Seite 3: Abmessungen Und Installation
2. Abmessungen und Installation... -
Seite 4: Elektrische Anschlüsse
3. Elektrische Anschlüsse Obwohl dieser Regler entwickelt wurde, um auch den schwersten möglichen Störfaktoren Industrieanlagen widerstehen zu können, sollten Sie die folgenden Sicherheitshinweise beachten: Halten Sie Stromversorgungskabel und Hochleistungsübertragungsleitung auseinander. Halten Sie das Gerät von Fernschaltern, elektromagnetischen Schaltschützen und starken Motoren fern. - Seite 5 Analoge Eingänge 1. Für Thermoelemente K, S, R, J Achten Sie auf die richtige Polarität. Benutzen Sie für Verlängerungen eine Ausgleichsleitung und Klemmen, die verwendeten Thermoelement passen. 2. Für Thermowiderstände PT100, NI100 Für eine Dreifachverbindung benutzen Kabel demselben Durchmesser. Für eine Verbindung mit zwei Kabeln schließen Sie die Klemmen 1 und 3 kurz.
-
Seite 6: Stromversorgung
Stromversorgung 24/12V AC/DC ±15% 230/115V 50/60Hz ±15% (Steckbrückenauswahl CO1 intern) Version ATR241-BC Setzen Sie die Steckbrücken wie in der nebenstehenden Abbildung, wenn Sie 115V Wechselstrom Stromversorgung verwenden wollen. Version ATR241-BC Setzen Sie Steckbrücke wie in der nebenstehenden Abbildung, wenn Sie... - Seite 7 Ausgänge Out2 (Relais) / SSR / Dauerausgang 4-20 mA Kapazität der Kontakte: 3A/250V~ für die Widerstandsbelastung Alarmrelais mit Parameter 1 und Konfiguration Relais ZU (Servoventil Auf / Zu). Entfernen Sie JP5 und JP7, wenn Sie Ausgang Relaisausgang nutzen wollen. Wenn Sie Out2 als Relaisausgang nutzen wollen, entfernen Sie die Steckbrücken JP5 und JP7, wie in der nebenstehenden Abbildung gezeigt.
-
Seite 8: Funktionen Von Display Und Tasten
4. Funktionen von Display und Tasten 4.1 Anzeige (Display) Dieser Teil Displays zeigt normalerweise den Istwert an, kann aber auch den Sollwert (Setpoint) visualisieren. Während der Konfiguration zeigt er den gerade eingegebenen Parametercode. Dieser Teil Displays stellt normalerweise die Setpoints (Sollwerte) dar. Während der Konfiguration zeigt er den Wert des gerade eingegebenen Parameters 4.2 Bedeutung der Kontrollleuchten (LED) -
Seite 9: Tasten
4.3 Tasten Diese Taste erhöht den Haupt-Setpoint. Während der Konfiguration erlaubt sie Durchlaufen Parameter. Zusammen mit der Taste lassen diese sich dann ändern. Nach der Taste gedrückt, dient sie zur Erhöhung des Alarm-Setpoints. Diese Taste senkt den Haupt-Setpoint. Während der Konfiguration erlaubt sie Durchlaufen Parameter. -
Seite 10: Funktionen Des Reglers
5. Funktionen des Reglers 5.1 Auto-Tune Funktion Auto-Tuning für Berechnung Regulierungsparameter kann manuell oder automatisch ablaufen. Während des Auto-Tuning kann Setpoint 1 nicht geändert werden. 5.2 Start des manuellen Auto-Tuning Um einen Overflow zu vermeiden, wird das manuelle Tuning (ermöglicht durch Parameter 23 ) nur bei einem Istwert/Prozesswert von mindestens 35 % unter dem Sollwert/Setpoint aktiviert. -
Seite 11: Automatisches Tuning
5.3 Automatisches Tuning Das automatische Tuning (ermöglicht durch Parameter 23 ) wird beim Einschalten des Gerätes aktiviert oder dann, wenn der Setpoint um mehr als 35 % geändert wird. Das Tuning kann verlassen werden, ohne dass die PID-Werte geändert werden müssen. Folgen Sie dazu den unten stehenden Anweisungen: Taste Effekt... -
Seite 12: Automatische / Manuelle Regulierung
5.5 Automatische / manuelle Regulierung Diese Funktion erlaubt manuelle Bestimmung Ausgangsanteils oder die Einschaltung der Automatikfunktion auf der Grundlage der Prozessparameter. Taste Effekt Ausführen Drücken Sie die Taste Drücken der Taste so lange, bis auf Display 2 die Anzeige erscheint. Auf Display 1 erscheint die Anzeige Display... -
Seite 13: Vorprogrammierter Zyklus
5.6 Vorprogrammierter Zyklus Funktion Vorprogrammierter Zyklus (ermöglicht durch Parameter 27 ) gibt dem Regler eine Regulierungskurve vor (siehe Abbildung). Beim Einschalten erreicht der Regler den Setpoint 1 und folgt dabei unter Parameter festgelegten Gradienten, dann steigt er mit Höchstleistung in Richtung auf Setpoint 2 auf. -
Seite 14: Memory Card
5.7 Memory Card Parameter und Setpoints können mit der Memory Card schnell kopiert werden. Stecken Sie die Memory Card bei ausgeschaltetem Regler ein und achten Sie darauf, dass sie richtig eingestellt wird. Beim Einschalten erscheint auf Display 1 die Anzeige und auf Display 2 die Anzeige (nur wenn auf der Memory Card die... -
Seite 15: Konfiguration
6. Konfiguration 6.1 Änderung des Konfigurationsparameters Für die Konfigurationsparameter siehe Kap. 7. Taste Effekt Ausführen Drücken der Taste Auf Display 1 erscheint die Anzeige Die erste Ziffer blinkt. Auf Display 2 erscheint die Anzeige für 5 Sekunden blinkende Ziffer Geben wird geändert. -
Seite 16: Tabelle Mit Konfigurationsparametern
Beendigung Änderungen Konfigurationsparametern. gleichzeitig Der Regler verlässt den Programmierstatus. 7. Tabelle mit Konfigurationsparametern Nr. Display Beschreibung Eingabebereich Auswahl der Art von Steuerausgang Steuerausgang OUT1 Achtung! Alarm OUT2 Die Steckbrücken JP5 und JP7 müssen Steuerausgang unbedingt korrekt OUT1 angeordnet sein, um Alarm SSR eine dauerhafte Beschädigung des... - Seite 17 Nr. Display Beschreibung Eingabebereich Konfiguration des Thermoelement analogen Eingangs Typ K (-260 +1360) : Thermoelement Typ S (-40 +1760) : Thermoelement Typ R (-40 +1760) : Thermoelement Typ J (-200 + 1200) pt100 (–50+600) pt100 (–50.0 +140.0) (Genauigkeit 0.15%) ni100 (–50 +200) : 0…...
- Seite 18 Nr. Display Beschreibung Eingabebereich Offset-Kalibirierung -150… +150 Einheiten Wert, der dem angezeigten Prozess hinzuaddiert wird (normalerweise korrigiert er den Wert der Umgebungstemperatur) -10.0%… +10.0% Istwertkorrektur Wert, der mit der angezeigten Zahl multipliziert wird, um den Istwert des Prozesses zu erhalten Regulierung : warm (normal geöffnet)
- Seite 19 Nr. Display Beschreibung Eingabebereich Grenze für das 10-100 % Steuersignal Einstellung des Alarms : absolut Der Alarm ist an das prozessgebunden SET2 gebunden. : Band : obere Abweichung : untere Abweichung : absolut gebunden an Setpoint 1 Kontakt für den Alarmausgang und Art Normalerweise offen der Reaktion...
- Seite 20 Nr. Display Beschreibung Eingabebereich Schutz Set2 : Zugang zu Set2 gestattet : Zugang zu Set2 verweigert Software-Filter. Mit Filter 1-15 Mittlere Zahl 1 Stichprobe (15Hz) Auswahl des Auto-Tuning- : abgeschaltet Typus (automatische : automatische Berechnung der PID- Parameterberechnung Parameter wird aktiviert bei beim Einschalten und bei einem Prozesswert von Änderung des Sollwertes...
-
Seite 21: Alarme
8. Alarme Bandalarm (Setpoint-Prozess) Zwei Möglichkeiten für den Alarm: Alarm außen aktiv Alarm innen aktiv In der nebenstehenden Grafik ist der Alarm außen aktiv. Abweichungsalarm (Setpoint-Prozess) Zwei Möglichkeiten für den Alarm: Alarm bei Überschreitung Alarm bei Unterschreitung In der nebenstehenden Grafik wird der Alarm durch Überschreitung ausgelöst. -
Seite 22: Funktionsstörungen
10. Funktionsstörungen Bei Störungen an der Anlage schaltet der Controller den Regulierungsausgang ab und zeigt die Art der Funktionsstörung an. So wird der Regler zum Beispiel die Beschädigung eines eventuell angeschlossenen Thermopaares anzeigen, indem auf dem Display die Anzeige blinkt. Weitere mögliche Anzeigen sind in der unten stehenden Tabelle wiedergegeben. -
Seite 23: Technische Daten
11. Technische Daten 11.1 Allgemeine Merkmale Anzeigen 8 Displays (0,40 Zoll) Umgebung Umgebungstemperatur 0-45°C, Luftfeuchtigkeit 35-95 % Schutzart Frontseitig IP54 Material ABS selbstlöschend Gewicht 250 g Abmessungen 48 x 48 (Frontseite) x 135 mm 11.2 Merkmale der Hardware Analoge Eingänge 1: AN1 (Stichprobenfrequenz beim Filter auf 1 : =15Hz, beim Filter auf 15= 0,5 Hz) Konfigurierbar über die Toleranz (25°C) -
Seite 24: Zusammenfassung Der Konfiguration
Zusammenfassung der Konfiguration Datum: Modell ATR241: Installation: Anlage: Anmerkungen: Auswahl der Art von Steuerausgang Konfiguration des analogen Eingangs Auswahl der Dezimalstellen Untergrenze für den Setpoint Obergrenze für den Setpoint Untergrenze des Bereichs für An1 (nur für V/I) Obergrenze des Bereichs für An1 (nur für V/I) Offset-Kalibirierung des Sensoreingangs Istwertkorrektur des Sensoreingangs Art der Regulierung (warm, kalt)
