4. Elektrischer Anschluss
4.1. Hinweise zum elektrischen Anschluss
Der Anschluss an das Elektronetz hat in Übereinstim-
mung mit den gültigen nationalen Vorschriften zu er-
folgen.
ACHTUNG!
Vor dem Eingriff den Warmwasserspeicher
spannungsfrei schalten!
In Räumen mit Badewannen oder Dusche muss
das Gerät gemäß den gültigen Vorschriften nach
VDE 0100-701 installiert werden.

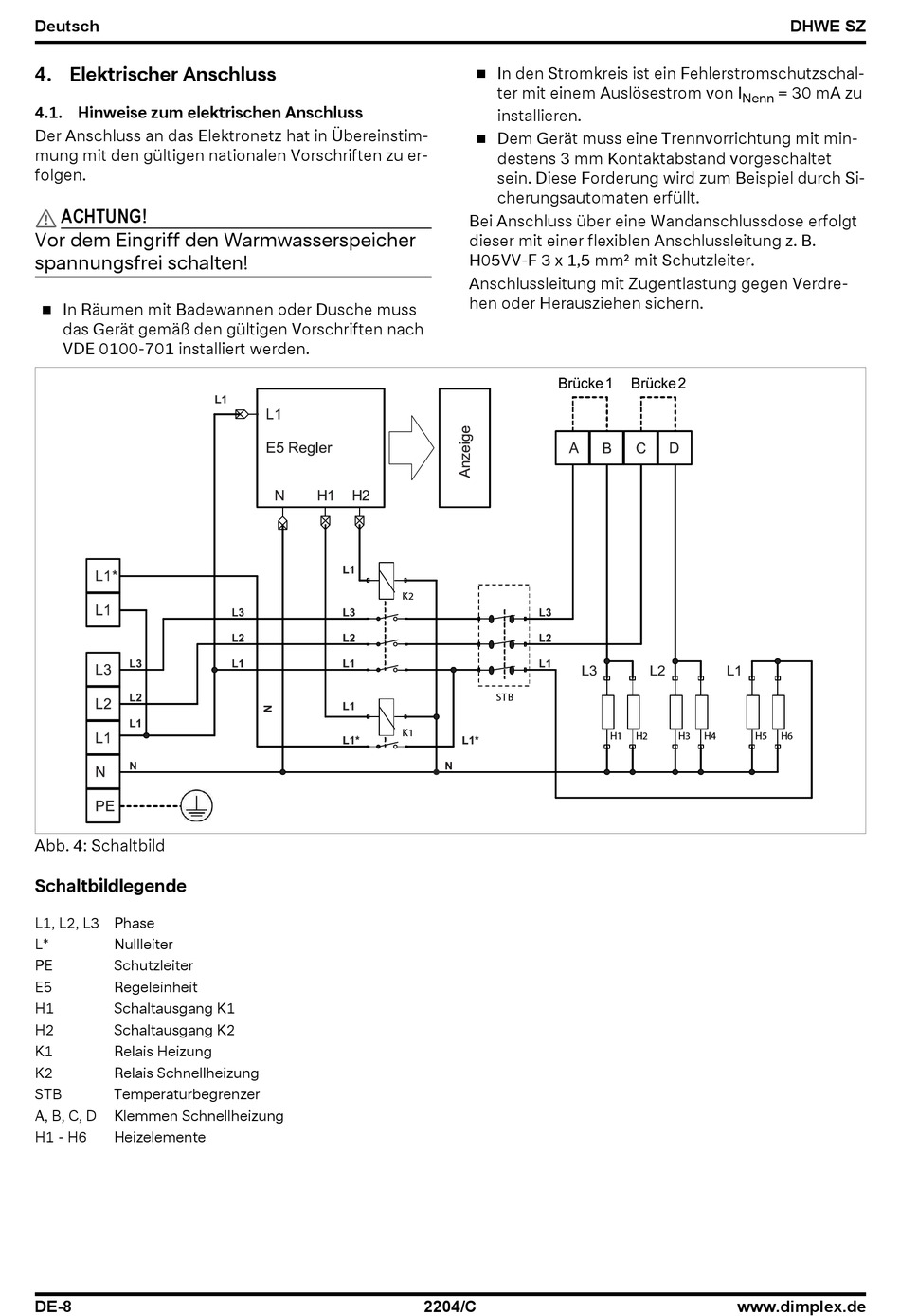

Abb. 4: Schaltbild
Schaltbildlegende
L1, L2, L3 Phase
L*
Nullleiter
PE
Schutzleiter
E5
Regeleinheit
H1
Schaltausgang K1
H2
Schaltausgang K2
K1
Relais Heizung
K2
Relais Schnellheizung
STB
Temperaturbegrenzer
A, B, C, D
Klemmen Schnellheizung
H1 - H6
Heizelemente
DE-8
In den Stromkreis ist ein Fehlerstromschutzschal-
ter mit einem Auslösestrom von I
installieren.
Dem Gerät muss eine Trennvorrichtung mit min-
destens 3 mm Kontaktabstand vorgeschaltet
sein. Diese Forderung wird zum Beispiel durch Si-
cherungsautomaten erfüllt.
Bei Anschluss über eine Wandanschlussdose erfolgt
dieser mit einer flexiblen Anschlussleitung z. B.
H05VV-F 3 x 1,5 mm² mit Schutzleiter.
Anschlussleitung mit Zugentlastung gegen Verdre-
hen oder Herausziehen sichern.
K2
STB
K1
2204/C
= 30 mA zu
Nenn
H1
H2
H3
H4
H5
