ACK 5U, ACK 5O, ACK 10 2U, ACK 10 2O

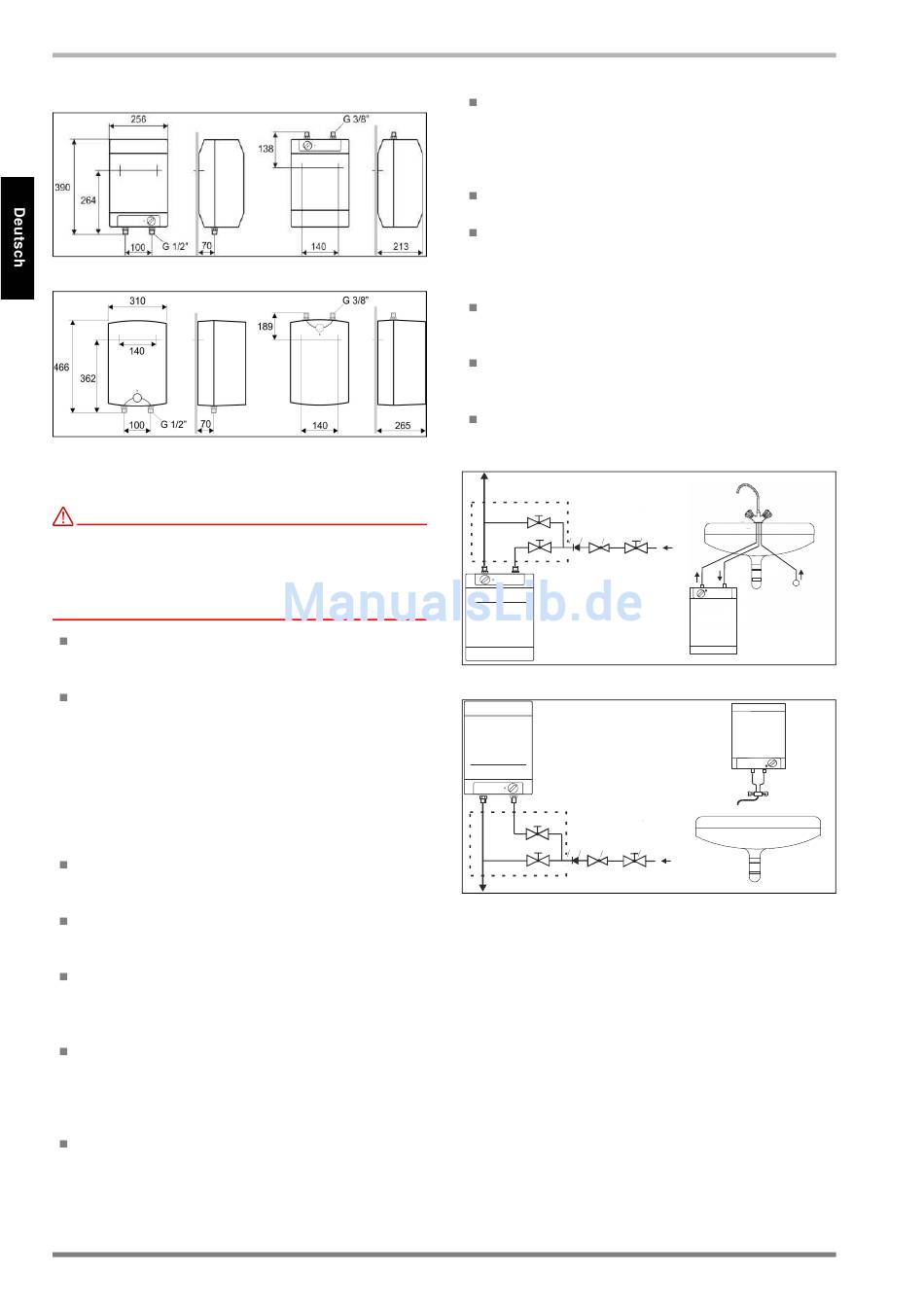

Abb. 1: Über- und Untertischmontage ACK 5 (alle Maße in mm)
Abb. 2: Über- und Untertischmontage ACK 10 (alle Maße in mm)

4 Wasseranschluss

ACHTUNG!
Nachstehende Hinweise sind zu beachten, ansonsten
können bei der Inbetriebnahme Schäden am Warm-
wasserspeicher auftreten. Die Vorschriften des Was-
serversorgungsunternehmens sowie die DIN 1988 sind
einzuhalten.
DerWarmwasserspeicher ist nur für den drucklo-
sen Durchlaufbetrieb geeignet. Die Wasserent-
nahme darf deshalb nur an einer Stelle erfolgen.
Verwenden Sie ausschließlich eine Misch- oder
Temperierarmatur (nur bei Untertischgeräten) für
offene Kleinspeicher. Bei der Auswahl der Armatur
sind die Herstellerangaben hinsichtlich des Druck-
abfalls beim Durchfluss des Wassers zu beachten.
Bei vollständig geöffnetem Warmwasserventil bzw.
in der Stellung "Warmwasser" der Temperierarma-
tur darf der Druckabfall den Wert von 0,2 bar nicht
über schreiten.
Ist der Druck im Wasserleitungsnetz höher als 5
bar, so ist vor der Armatur ein Druckminderventil
einzubauen.
Beim Festdrehen der Anschlussverschraubung für
den Wasseranschluss am Anschlussstutzen des
Warmwasserspeichers gegenhalten.
Am Auslaufrohr der Armatur darf keine Vorrichtung
angebracht werden, die eine Druckerhöhung im
Warmwasserspeicher verursachen kann, z. B. Per-
lator, Strahlregler mit Schlauch, Absperrventile etc.
Beim Anschluss der Armatur sind die rot bzw. blau
gekennzeichneten Anschlüsse der Armatur mit den
entsprechend farblich gekennzeichneten An-
schlüssen des Warmwasserspeichers zu verbin-
den.
Der Kaltwasseranschluss der Armatur ist mit dem
Eckventil zu verbinden.
DE-6
Sind alle Verbindungen hergestellt, wird bei Ver-
wendung einer Mischarmatur das Warmwasser-
ventil geöffnet. Bei Temperierarmaturen wird der
Vorwahlgriff in die Stellung "warm" gebracht und
das Mengenventil geöffnet.
Strahlformer am Schwenkauslauf sind beim Durch-
spülen zu entfernen.
Das Eckventil ist vorsichtig zu öffnen und der
Warmwasserspeicher wird befüllt. Nach Austritt
des Wassers am Schwenkauslauf wird so lange
gespült, bis das Wasser blasenfrei austritt.
Das Kaltwasserventil ist zu öffnen und es ist eben-
falls zu spülen. Der Strahlformer wird wieder mon-
tiert.
Bei geöffnetem Warmwasserventil ist mit dem Eck-
ventil eine maximale Wassermenge von 5 l/min
einzustellen.
Bei allen Arbeiten ist auf Dichtheit der Verbindun-
gen zu achten.
Abb. 3: Wasseranschluss unterhalb des Waschbeckens
Abb. 4: Wasseranschluss oberhalb des Waschbeckens
Legende:
1 - Absperrventil
3 - Rückschlagventil
H - Kaltwasser

5 Elektrischer Anschluss

Der Anschluss an das Elektronetz hat in Übereinstim-
mung mit den gültigen nationalen Vorschriften zu erfol-
gen. In Räumen mit Badewannen oder Dusche muss
das Gerät gemäß den Vorschriften nach VDE 0100,
Teil 701 installiert werden.
In den Stromkreis ist ein Fehlerstromschutzschalter mit
einem Nennauslösestrom von I = 30 mA zu installieren.
Der Stecker muss jederzeit zugänglich sein.
ACK_5_10_O_U_de · 03/16/D
H
3
1
4
2
T
H
T
4
3
2
1
H
2 - Reduktionsventil
4 - Einlochmischbatterie
T - Kaltwasser
www.dimplex.de
T
1
