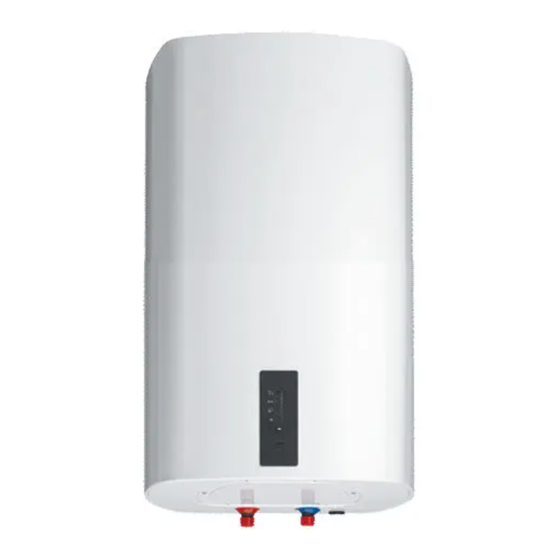

- Seite 1 DHWE 50S DHWE 80S Montage- und Gebrauchsanweisung DHWE 100S Installation and Operating instrutions Warmwasser- Wandspeicher Water heater- wall mounted smart smart Bestell-Nr. / Order no.: DHWE50S_100S 06/15/A...
- Seite 2 Für die Auftragsbearbeitung werden die Erzeugnisnummer E-Nr. und das Fertigungsdatum FD des Gerätes benötigt. Diese An- gaben befinden sich auf dem Typschild. Bereitschaftsdienst in Notfällen auch an Wochenenden und Feiertagen! Glen Dimplex Deutschland GmbH Telefon +49 (0) 9221 / 709 564 Am Goldenen Feld 18...
- Seite 3 DHWE 50S, DHWE 80S, DHWE 100S 1 Hinweise für den Benutzer ACHTUNG! ACHTUNG! Kinder sollten beaufsichtigt werden, um 1.1 Allgemeine Hinweise sicherzustellen, dass sie nicht mit dem Gerät Bitte lesen Sie alle in dieser Anweisung aufgeführten spielen. Informationen aufmerksam durch. Bewahren Sie die Anweisung sorgfältig auf und geben Sie diese gegebe-...
-
Seite 4: Technische Daten
DHWE 50S, DHWE 80S, DHWE 100S 2 Technische Daten Verkaufsbezeichnung Einheit DHWE 50S DHWE 80S DHWE 100S Montageort senkrecht an der Wand Bauart offener oder geschlossener Warmwasserspeicher Nennvolumen [Liter] Anschlussspannung 1/N/AC 230V~ 50/60Hz Anschlussleistung 2000 W Schutzklasse Schutzart IP24 ca. Aufheizzeit von 10°C auf 65°C... - Seite 5 DHWE 50S, DHWE 80S, DHWE 100S 3 Gerätemontage HINWEIS Das Gerät ist in einem frostfreien Raum und in unmit- Die Auswahl der Anschlußkomponenten (Anschluss- telbarer Nähe zur Entnahmestelle zu installieren. rohre, Sicherheitsventilkombinationen etc.) ist so vor- Das Gerät darf nur in senkrechter Anordnung an einer zunehmen, dass sämtliche Anschlusskomponenten...
- Seite 6 DHWE 50S, DHWE 80S, DHWE 100S Vor Anschluss an das Elektronetz ist der Warm- wasserspeicher unbedingt mit Wasser zu füllen. Abb.2: Sicherheitsgruppe 4 5 6 7 Warmwasserspeicher Kalt- wasser- zulauf Warmwasser- ablauf Sicherheitsgruppe Kaltwasserzulauf Abb. 3: Wasseranschluss im geschlossenen System 4.2 Wasseranschluss im offenen System...
-
Seite 7: Elektrischer Anschluss
DHWE 50S, DHWE 80S, DHWE 100S Sicherheitsgruppe (im geschlossenen System) auf Funktion prüfen. 5 Elektrischer Anschluss 5.1 Hinweise, Schaltbild Die Sicherung und ggf. den Fehlerstromschutzschalter einschalten. Der Anschluss an das Elektronetz hat in Übereinstim- Nach Anschluss an die Netzspannung befindet sich mung mit den gültigen nationalen Vorschriften zu erfol-... -
Seite 8: Störungen
DHWE 50S, DHWE 80S, DHWE 100S Wurde das maximale Temperaturniveau erreicht, keh- 6.4 Vorbeugende thermische Desinfektion ren Sie durch Drücken der Taste T1 zurück zur Einstel- Erreicht das Wasser innerhalb von 14 Tagen keine lung Temperatur von 65°C schaltet die vorbeugende thermi-... -
Seite 9: Wartung
DHWE 50S, DHWE 80S, DHWE 100S 8.1. Störungsmeldungen Fehler Beschreibung Signalisierung Fehlerbehebung Wiederholtes 2x schnelles Blin- Fehler Temperaturfühler ken der Kontrollleuchte in Kontaktieren Sie den Kundendienst Anzeige A1 Fehlerlöschung erfolgt automatisch, Wiederholtes 3x schnelles Blin- wenn die Wassertemperatur unter den Überhitzung (Temperatur >90°C) - Seite 10 DHWE 50S, DHWE 80S, DHWE 100S ATTENTION! 1 Information for the user Connection only to fixed installed cables! The ATTENTION! hardwired electrical installation must be provided with a 1.1 General information disconnect device with a contact grap of at least 3 mm at each pole (e.g.
- Seite 11 DHWE 50S, DHWE 80S, DHWE 100S 2 Technical Data Type Unit DHWE 50S DHWE 80S DHWE 100S Installation vertical to the wall Type open or closed hot water storage heater Volume [Litre] Voltage 1/N/AC 230V~ 50/60Hz Power of electrical heater...
- Seite 12 DHWE 50S, DHWE 80S, DHWE 100S ATTENTION! 3 Installation The water heater shall be installed as close as possible The heater is equipped with an additional thermal cut- to the outlets. When installing the water heater in a off for protection in case of failure of the operating room with a bathtub or shower, take into account the thermostat.
- Seite 13 DHWE 50S, DHWE 80S, DHWE 100S Fig.2: Safety assembly 4 5 6 7 Warm water heater Cold water- inlet Warm water- outlet Safety assembly Cold water inlet Fig. 2: Safety assembly and Installation closed, pressurized system 4.2 Installation in a open, non-pressurized system ...
- Seite 14 DHWE 50S, DHWE 80S, DHWE 100S 5 Electrical connection 5.1 Notes, Wiring diagram In the electrical installation, please install a disconnect Safety group (closed system) Check function. switch to separate all poles from the power supply net- The fuse and possibly the residual current circuit brea- work in accordance with the national regulations.
- Seite 15 DHWE 50S, DHWE 80S, DHWE 100S This setting is the most energy-efficient. The Water can be drained from the heater through the boiler temperature of water is about 57 °C, while limescale inlet pipe. For this purpose it is advisable to install a T-...
- Seite 16 DHWE 50S, DHWE 80S, DHWE 100S 10 Indication of errors In case of error, control lights start to flash on the dis- play 1. Error Error description Signalization Solution Repeated 2x quick pulse of the control Temperature sensor error Call service (heater out of order).
