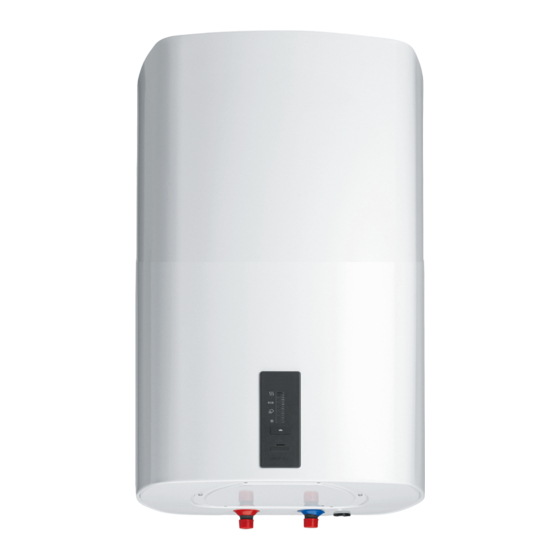

Dimplex DHWE 50 S Montage- Und Gebrauchsanweisungen
Warmwasser-wandspeicher smart
Verwandte Anleitungen für Dimplex DHWE 50 S
Inhaltszusammenfassung für Dimplex DHWE 50 S
- Seite 1 DHWE 50 S DHWE 80 S DHWE 100 S Montage- und Gebrauchsanweisung Installation and Operating Instructions Warmwasser-Wandspeicher smart Wall-mounted water heater smart Issue 3...
- Seite 2 Deutsch DHWE S DE-2 2204/C www.dimplex.de...
-
Seite 3: Inhaltsverzeichnis
DHWE S Deutsch Inhalt Hinweise zum sicheren Betrieb Gerätemontage Wasseranschluss Elektrischer Anschluss Inbetriebnahme Betrieb Entleeren des Warmwasserspeichers Störungen Wartung Reinigung Konformität Garantie Recycling www.dimplex.de 2204/C DE-3... -
Seite 4: Hinweise Zum Sicheren Betrieb
Wenn Sie den Warmwasserspeicher vom Netz trennen, ist dieser bei Frostgefahr zu entleeren. ACHTUNG! Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Aufsicht erfolgen! Kinder sollten beaufsichtigt werden, um si- cherzustellen, dass sie nicht mit dem Gerät spielen. DE-4 2204/C www.dimplex.de... - Seite 5 DHWE S Deutsch Verkaufsbezeichnung Einheit DHWE 50 S DHWE 80 S DHWE 100 S Anschlussspannung 1/N/AC 230 V ~ 50/60 Hz Leistungsaufnahme 2000 Schutzklasse Schutzart IP24 Nennvolumen Liter Nenndruck MPa (bar) 0,6 (6) Montageort senkrecht an der Wand Bauart offener oder geschlossener Warmwasserspeicher Behälter...
-
Seite 6: Gerätemontage
heitsgruppe (siehe Abb. 2) nach DIN 1988 im Kalt- wasserzulauf einzubauen. Bei einem Leitungsdruck über 0,5 MPa (5 bar) DHWE 50 S muss eine Sicherheitsgruppe mit Druckminderer DHWE 80 S eingesetzt werden. Um einen ungehinderten Ablauf zu gewährleisten, ... -
Seite 7: Wasseranschluss Im Offenen System
Wassers aus dem Warmwasserspeicher in das Armatur kann dieses Tropfen nicht verhindern. Wasserleitungsnetz erfolgen kann. Warmwasserspeicher Kalt- wasser- Warmwasser- zulauf ablauf Warmwasserventil rot Armatur Kaltwasserventil blau 1 Entleerungsstutzen 2 Rückflussverhinderer 3 Absperrventil Schwenkauslauf Abb. 3: Wasseranschluss im offenen System www.dimplex.de 2204/C DE-7... -
Seite 8: Elektrischer Anschluss
Herausziehen sichern. In Räumen mit Badewannen oder Dusche muss das Gerät gemäß den gültigen Vorschriften nach VDE 0100-701 installiert werden. 230 V~ > Abb. 4: Schaltbild Schaltbildlegende Anschlussklemme 2-poliger Bimetall-Sicherheitsbegrenzer Elektronischer Regler Heizkörper Temperaturfühler Phasenleiter Neutralleiter Schutzleiter DE-8 2204/C www.dimplex.de... -
Seite 9: Inbetriebnahme
„Frostschutz“ zu stellen. In dieser Einstellung hält der Warmwasserspeicher die Wassertemperatur auf ungefähr 10 °C. Diese Einstellung verhindert das Ge- frieren des gespeicherten Wassers und schützt das Gerät somit vor Beschädigungen. Smart Mode Abb. 5: Bedienelemente und Anzeige www.dimplex.de 2204/C DE-9... -
Seite 10: Entleeren Des Warmwasserspeichers
Temperatur von 70 °C. Diese Temperatur wird für 3-fach schnell Wassertemperatur und spülen, dazu 120 Minuten aufrecht erhalten. Warmwasserventil öffnen blinkt wiederholt Wasserstand Wasserspeicher 4-fach schnell niedrig, kein Wasser füllen Kann das Gerät nicht in Betrieb genommen werden, ist der Kundendienst zu benachrichtigen. DE-10 2204/C www.dimplex.de... -
Seite 11: Wartung
Verfügung stehenden Sammelstellen zu. 10. Reinigung Zur Reinigung muss das Gerät ausgeschaltet sein. Die Kontakt Oberflächen des Warmwasserspeichers können Glen Dimplex Deutschland GmbH durch Abwischen mit einem feuchten, weichen Lap- Am Goldenen Feld 18 pen gereinigt werden. Keine aggressiven Scheuerpul- 95326 Kulmbach ver verwenden, da diese die Oberfläche beschädigen...
