DHWE SZ
1 Sicherheitsventil
2 Ablaufrohr Sicherheitsgruppe
3 Rückflussverhinderer
4 Ablaufsiphon
5 Prüfstutzen
6 Druckminderer (optional)
7 Absperrventil
Warmwasser-
ablauf

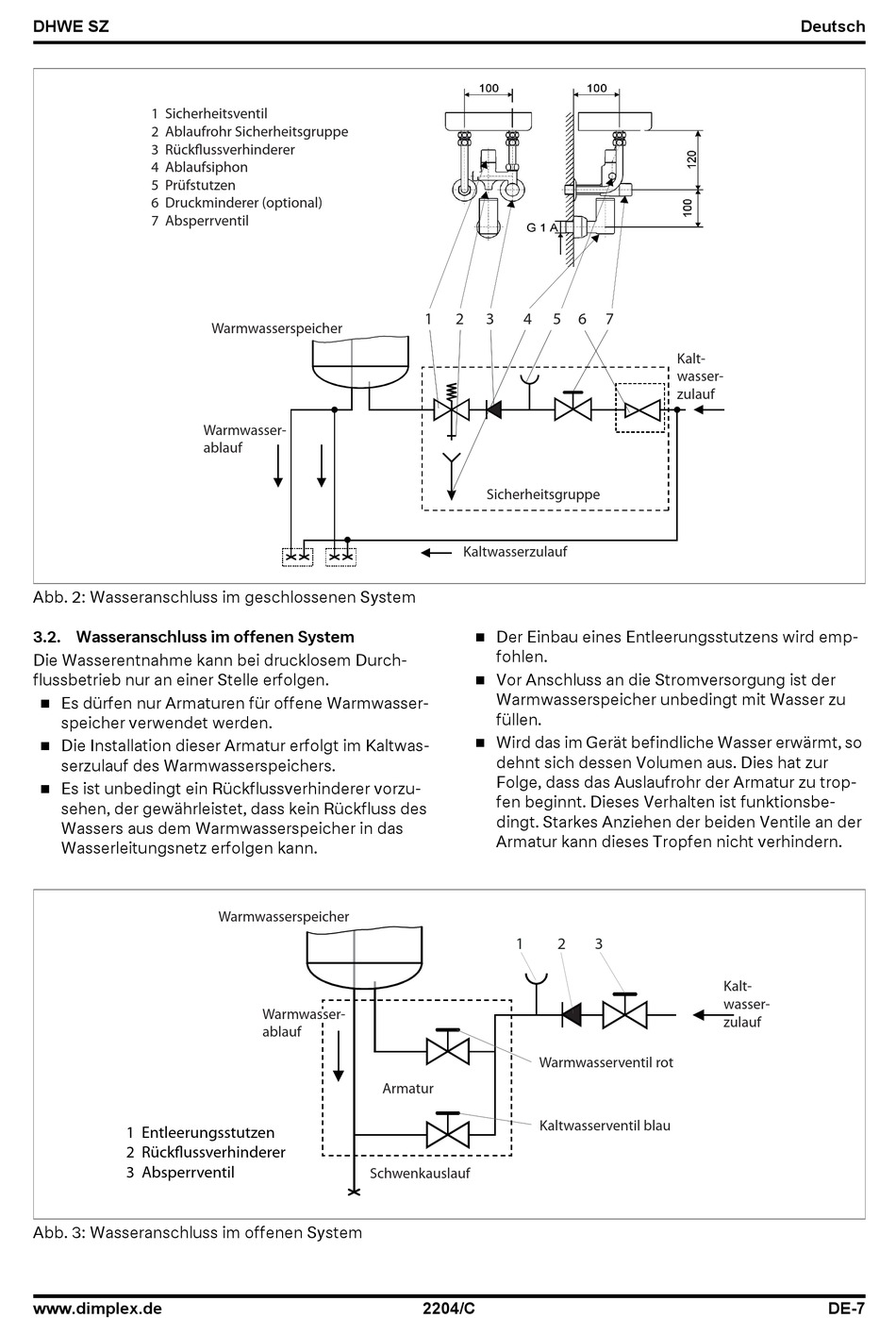

Abb. 2: Wasseranschluss im geschlossenen System
3.2. Wasseranschluss im offenen System
Die Wasserentnahme kann bei drucklosem Durch-
flussbetrieb nur an einer Stelle erfolgen.
Es dürfen nur Armaturen für offene Warmwasser-
speicher verwendet werden.
Die Installation dieser Armatur erfolgt im Kaltwas-
serzulauf des Warmwasserspeichers.
Es ist unbedingt ein Rückflussverhinderer vorzu-
sehen, der gewährleistet, dass kein Rückfluss des
Wassers aus dem Warmwasserspeicher in das
Wasserleitungsnetz erfolgen kann.
1 Entleerungsstutzen
2 Rückflussverhinderer
3 Absperrventil
Abb. 3: Wasseranschluss im offenen System
www.dimplex.de
Warmwasserspeicher
Warmwasserspeicher
Warmwasser-
ablauf
Armatur
Schwenkauslauf
1
2
3
4
5 6
Sicherheitsgruppe
Kaltwasserzulauf
Der Einbau eines Entleerungsstutzens wird emp-
fohlen.
Vor Anschluss an die Stromversorgung ist der
Warmwasserspeicher unbedingt mit Wasser zu
füllen.
Wird das im Gerät befindliche Wasser erwärmt, so
dehnt sich dessen Volumen aus. Dies hat zur
Folge, dass das Auslaufrohr der Armatur zu trop-
fen beginnt. Dieses Verhalten ist funktionsbe-
dingt. Starkes Anziehen der beiden Ventile an der
Armatur kann dieses Tropfen nicht verhindern.
1
2
Warmwasserventil rot
Kaltwasserventil blau
2204/C
7
Kalt-
wasser-
zulauf
3
Kalt-
wasser-
zulauf
