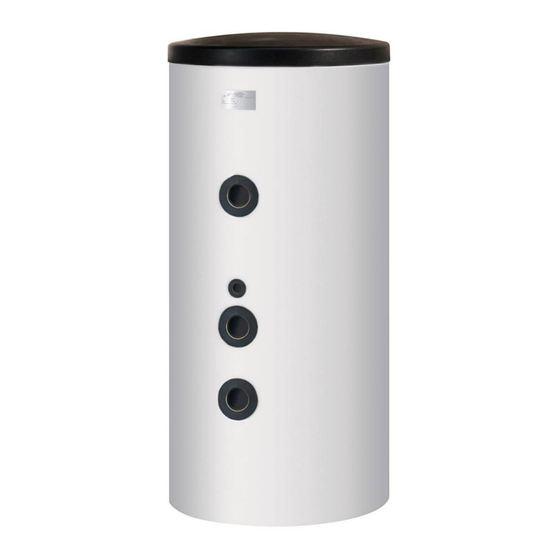

- Seite 1 Montage- und PSW 200 Gebrauchsanweisung Pufferspeicher 200 Liter für Wärmepumpen Bestell-Nr. / Order no. /N° de commande : 339830 PSW 200 FD 0311...
- Seite 2 Bitte sofort lesen, allgemeine Hinweise ..................3 1.1. Sicherheitsventil: ..........................3 1.2. Inbetriebnahme: ..........................3 Technische Daten ..........................5 2.1. Abmessungen Pufferspeicher PSW 200 ..................5 2.2. Technische Daten Pufferspeicher ....................6 Anschlussplan PSW 200 ........................7 Wartung Pufferspeicher ........................7 Ersatzteile ............................
- Seite 3 Vor Inbetriebnahme prüfen, ob die Wasserzufuhr geöff- • Unebenheiten am Aufstellungsort sind auszu- net und der Speicher gefüllt ist. gleichen, da der Speicher wegen Kippgefahr ge- Erstbefüllung und Inbetriebnahme müssen von einem zu- radestehen muss. gelassenen Fachbetrieb durchgeführt werden. PSW 200 FD 0311...
- Seite 4 Heizzwecke geeignet. Soll der Speicher für Kühlzwecke eingesetzt werden, ist der Speicher bauseits mit einer dampfdiffusionsdichten Dämmung zu versehen. Einzubeziehen sind alle Heizungsanschlüsse, inkl. der Muffen für die Tauchheizkörper, um Kondensatbildung im Kühlbetrieb am Pufferspeicher zu vermeiden. PSW 200 FD 0311...
- Seite 5 2. Technische Daten 2.1. Abmessungen Pufferspeicher PSW 200 Legende: Durchmesser Speicherbehälter 500 mm, 3 Stellfüße Anzahl Stellfüße 3 Stück Abmessungen Stellfuß (B x H) 50 x 25 mm Klöpperboden Ø 500 mm Mantelblech 932 x 1556 x 2,3 mm Heizwasservor- und Rücklauf G 1 ¼“...
- Seite 6 2.2. Technische Daten Pufferspeicher Maße und Gewichte Einheit PSW 200 Nenninhalt Material Speicher S235 JR roh Durchmesser Dämmstärke Dämmung Höhe 1240 Breite Tiefe Heizwasserrücklauf Zoll G 1 ¼“ IG Heizwasservorlauf Zoll G 1 ¼“ IG Entlüftung Zoll G 1 ¼“ IG Zulässiger Betriebsüberdruck...
- Seite 7 3. Anschlussplan PSW 200 4. Wartung Pufferspeicher Die Voraussetzung für eine stete Betriebsbereitschaft, Zuverlässigkeit und hohe Lebensdauer ist eine regelmäßige Wartung durch einen anerkannten Fachhandwerksbetrieb. ACHTUNG! Niemals Wartungsarbeiten selbst durchführen. Beauftragen sie damit einen anerkannten Fachhandwerksbetrieb. • Der Elektroeinsatz (falls vorhanden) ist jährlich, bei entsprechend hartem Wasser auch in kür- zeren Abständen zu prüfen und ggf.
- Seite 8 Garantiebedingungen und Kundendienstadresse siehe Montage- und Gebrauchsanweisung Wärme- pumpe. 6. Garantie, Service Nachstehend die Garantiebedingungen. Irrtümer und Änderungen vorbehalten. Glen Dimplex Deutschland GmbH Telefon: +49 9221 709 545 Am Goldenen Feld 18 Telefax: +49 9221 709 924545 E-Mail: service@dimplex.de 95326 Kulmbach...
