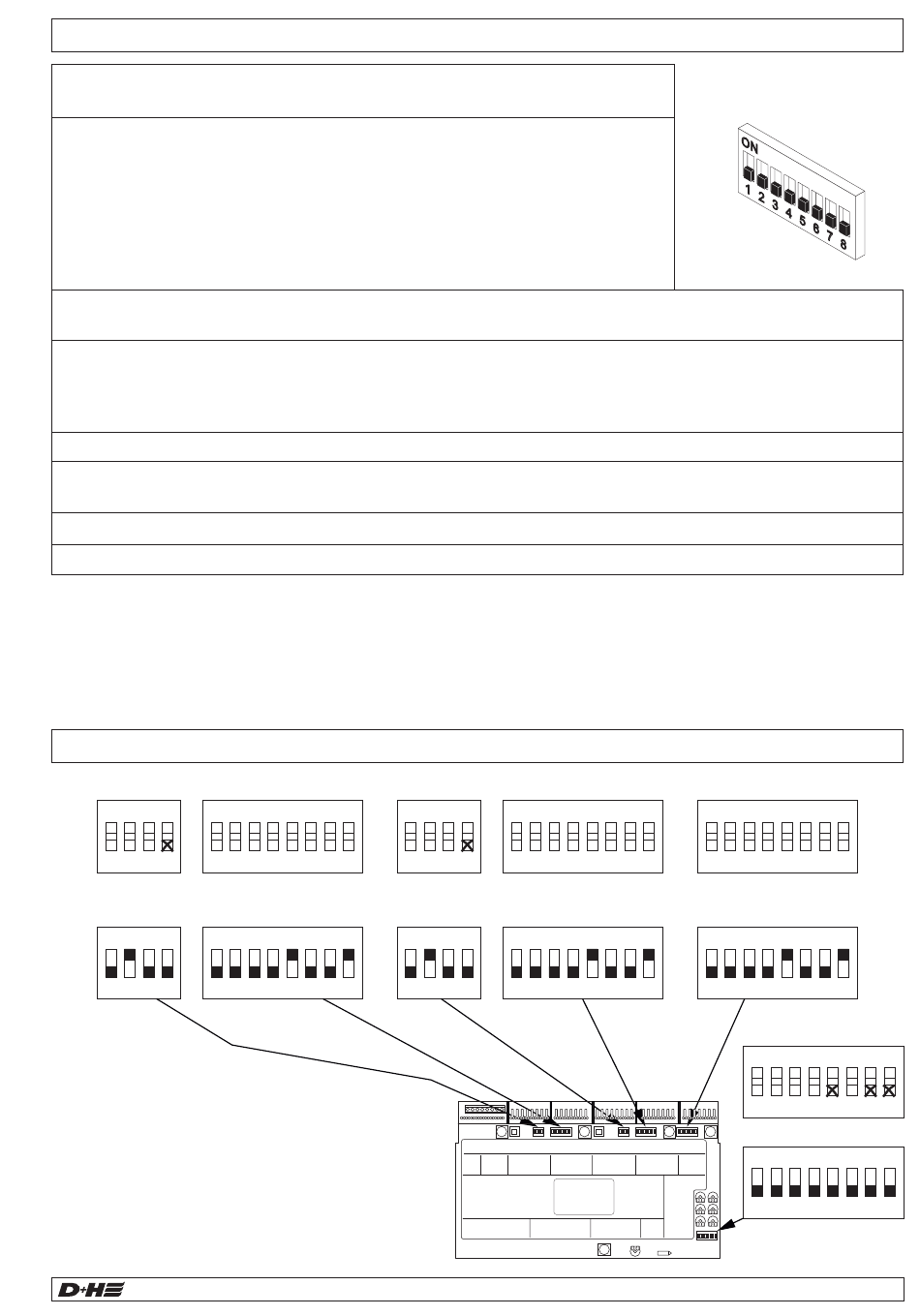

Einstellen der Zentrale – DIP-Schalter S6
1 = ON *
Linie 2 auf Gruppe 3. Linie 2 wirkt auch auf Gruppe 3.
1 = OFF *
Gruppe 3 ist unabhängig von Linie 2 und wird nicht überwacht!
2 = ON *
Zentral Alarm
Bei Alarm einer Linie wird die andere Linie auch in Alarm
versetzt. Bei der Einstellung Zentral Alarm und nur einer
angeschlossenen Linie und mehreren Gruppen wird die
Störung z.B. der letzten Gruppe nicht an der ersten Linie
angezeigt. In diesem Fall muss die Störung und Kontrolle
am E-Platz angeschlossen werden.
(Keine Anzeige des Servicetimers im RT-Taster. Siehe Seite 4)
3 = ON
Netzausfall ZU (Nur wenn Gruppen-DIP-Schalter S2.4, S4.4, S5.4 = ON)
Wenn die Netzversorgung ausfällt laufen die Antriebe zu.
4 = ON
AdComNet Bus Control
Bei Einsatz der Zentrale innerhalb eines AdComNet Netzwerkes (in Verbindung mit dem
Connection Module ACN-CM 501) muss der Schalter auf ON geschaltet werden.
4 = OFF
Bei Einsatz der Zentrale ohne AdComNet Verbindung.
5 =
nicht belegt
6 = ON
LED Test / Reset WDT Fehler (Watch Dog Timer)
DIP-Schalter betätigen (ON/ OFF). Die LED´s leuchten für 3 Sekunden in der Zentrale auf.
7 =
nicht belegt
8 =
nicht belegt
* Bei AdComNet Betrieb (S6.4 = ON) sind diese DIP-Schalter deaktiviert.
Die Einstellung der Funktionen erfolgt dann über die AdComNet Software.
DIP-Schalter Einstellungen
Konfiguration bei Inbetriebnahme eintragen:
ON
ON
1 2 3 4
1 2 3 4 5 6 7 8
S1
S2
Auslieferungszustand:
ON
ON
1 2 3 4
1 2 3 4 5 6 7 8
S1
S2
99.823.21 3.9/01/22
ON
ON
1 2 3 4
1 2 3 4 5 6 7 8
S3
S4
ON
ON
1 2 3 4
1 2 3 4 5 6 7 8
S3
S4
Deutsch
Auslieferungszustand:
S6
ON
1 2 3 4 5 6 7 8
S5
ON
1 2 3 4 5 6 7 8
S5
ON
1 2 3 4 5 6 7 8
S6
ON
1 2 3 4 5 6 7 8
S6
9/36
RZN 4416-M
