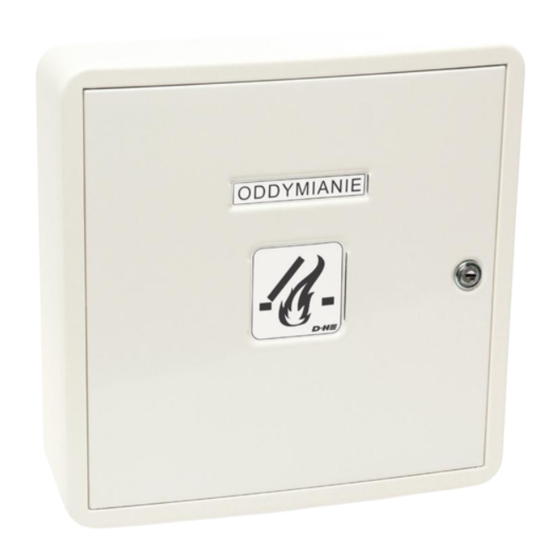

D+H RZN 4408-KS Originalbetriebsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

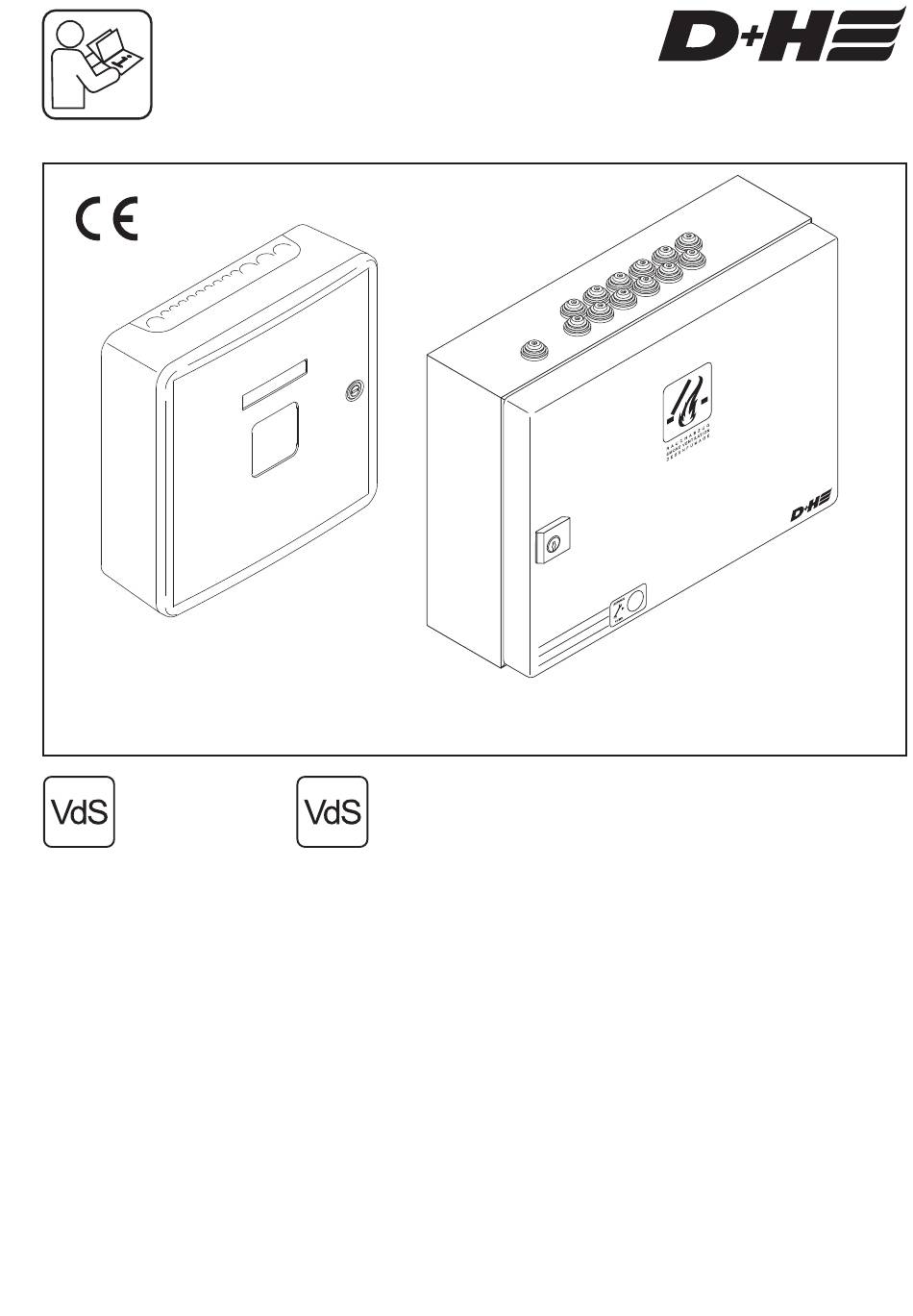

RZN 4404-M / RZN 4408-M / RZN 4408-K
RZN 4408-K
(ZP RZN 4408-K + GEH-KST)
RZN 4404-M
(ZP RZN 4404-M + GEH-KST)
RZN 4408-M
(ZP RZN 4408-M + GEH-KST)
G 506001
Anerkennungs-Nr.
approval-no.
de Inhaltsverzeichnis . . . . . . . . . . . . . . . . . . . . . . . . . Seite . . . . . . . 2
Originalbetriebsanleitung . . . . . . . . . . . . . . . . . . . Seite . . . . . . . 3
en Table of contents . . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . . 2
Original instructions . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . 19
99.822.96 3.5/03/18
0786 - CPR - 50382
EN 12101-10 : 2005/AC:2007
conform
AdComNet ready
RZN 4408-KS
(ZP RZN 4408-K + GEH-S-RWA)
RZN 4404-MS
(ZP RZN 4404-M + GEH-S-RWA)
RZN 4408-MS
(ZP RZN 4408-M + GEH-S-RWA)
®
Inhaltsverzeichnis
Verwandte Anleitungen für D+H RZN 4408-KS
Inhaltszusammenfassung für D+H RZN 4408-KS
- Seite 1 RZN 4404-M / RZN 4408-M / RZN 4408-K ® AdComNet ready RZN 4408-K RZN 4408-KS (ZP RZN 4408-K + GEH-KST) (ZP RZN 4408-K + GEH-S-RWA) RZN 4404-M RZN 4404-MS (ZP RZN 4404-M + GEH-KST) (ZP RZN 4404-M + GEH-S-RWA) RZN 4408-M...
-
Seite 2: Inhaltsverzeichnis
Mounting of SHEV control panel with housing GEH-KST................22 View motherboard............................23 DIP switch settings ..........................24-25 Cables for D+H smoke an heat vent systems / Wiring plan (Paragon) ............26 230 V supply ...............................27 Connection overview ..........................27 Connection of smoke vent buttons ......................28 Connection of fire detector / Connection of fiire alarm system ..............29... -
Seite 3: Einleitung / Aufbauschema
Phasen des Projekts: von der Beratung, Planung und Projektierung bis hin zu Installation, Qualität mit Garantie Inbetriebnahme, Instandhaltung und Service. Somit Für alle D+H RWA-Systeme, die durch einen D+H werden höchste nationale und internationale Service- und Vertriebspartner installiert wurden und Qualitätsstandards zuverlässig erfüllt. -
Seite 4: Bestimmungsgemäße Verwendung / Sicherheitshinweise
Die Inspektion und Wartung hat gemäß den Rauchgase möglichst ungehindert abströmen D+H-Wartungshinweisen zu erfolgen. können. Es dürfen nur original D+H-Ersatzteile verwendet Für die optimale Wirkung ist die Größe, Art und werden. Eine Instandsetzung erfolgt ausschließlich Anordnung der RWA-Öffnung von entscheidender durch D+H. -
Seite 5: Technische Daten
Betriebsart - Überwachung Dauerbetrieb - Alarm / Lüftung Kurzzeitbetrieb, 30% ED Temperaturbereich -5 ... +40°C * D+H Antriebe mit RWA-Schnelllauf (HS) werden unterstützt. ** Der Gesamtstrom der Zentrale darf dabei nicht überschritten werden. Gehäuse GEH-KST GEH-S-RWA Material Kunststoff mit Stahlblechtür... -
Seite 6: Einbau Rwa-Zentrale Mit Gehäuse Geh-Kst
Einbau RWA-Zentrale mit Gehäuse GEH-KST Zentrale geschützt und für Wartung gut zugänglich in Antriebsnähe montieren. Eine detailierte Montageanleitung liegt dem Gehäuse bei. GEH-KST E V A C U A C I Ó U M O Ø Д Ы B R A М... -
Seite 7: Ansicht Grundplatine
Smoke Vent Controller RZN 4408-M IN : 230VAC / 240VA OUT : 24VDC / max. 8A 12.345.67-65.43 - 123456 D+H Mechatronic - Germany - +49 40 605 65 0 1 2 3 4 5 6 7 8 Netzanschluss LED Netz Sicherung Netz –... -
Seite 8: Einstellen Der Gruppen - Dip-Schalter
Einstellen der Gruppen – DIP-Schalter S2, S4, S5 Auslieferungszustand: 1 = ON * AUF-Laufzeitbegrenzung (Nur wenn DIP-Schalter 5 = ON) Mit dem Potentiometer kann die Laufzeit AUF- Richtung begrenzt werden. Wird der Lüftungs- S2, S4, S5 taster in AUF- Richtung betätigt, laufen die Antriebe solange die Laufzeit eingestellt ist. -
Seite 9: Einstellen Der Zentrale - Dip-Schalter S6
Einstellen der Zentrale – DIP-Schalter S6 Auslieferungszustand: 1 = ON * Linie 2 auf Gruppe 3. Linie 2 wirkt auch auf Gruppe 3. 1 = OFF * Gruppe 3 ist unabhängig von Linie 2 und wird nicht überwacht! 2 = ON * Zentral Alarm Bei Alarm einer Linie wird die andere Linie auch in Alarm versetzt. -
Seite 10: Kabel Für D+H-Rwa-Systeme / Kabelverlegeplan
Kabel Linie (Zentrale - Melder) bezeichnungen für diese Kabel angegeben. Die Kabel sind auf Kurzschluss und auf Erfragen Sie diese bitte bei Ihrem D+H Partner. Unterbrechung überwacht. Wenn Linien DIP- Schalter 3 auf ON wird bei einer Störung die Gruppe automatisch angesteuert und fährt auf. -
Seite 11: 230 V Versorgung
230 V Versorgung Schutzkappe: Die beiliegende Schutzkappe nach Anschluss des Netzkabels über die Netzklemme stecken. 230 V, 50 Hz Separater Stromkreis. Sicherung kennzeichnen. Schutzleiter (PE) Nur bei -KS und -MS Version. Anschluss Übersicht EM 47 K Antrieb SD-O 371 RT 45 LT 84-U (-SD) Mot.a Mot.b... -
Seite 12: Anschluss Rwa-Taster
Anschluss RWA-Taster Max. 8 Taster pro Linie anschließbar. Standardanschluss Parallelanschluss RT 45 RT 45 RT 45 10kW 10kW RZN 440x-M / RZN 4408-K RZN 440x-M / RZN 4408-K * bauseitige Rangierverbindung Parallelanschluss von 2x 2 Tastern RT 45 RT 45 jeweils letzter Taster 10kW... -
Seite 13: Anschluss Brandmelder, Brandmeldeanlage
Anschluss Brandmelder Anschluss Brandmeldeanlage Max. 14 Brandmelder anschließbar. Es dürfen nur von D+H zugelassene Melder verwendet werden. BMZ / BMA Arbeitskontakt Alarmwiderstand < wahlweise > Endwiderstand* 10kW SD-O 371 oder FD-T 271 – RZN 440x-M / RZN 4408-K * Endwiderstand für Leitungsüberwachung –... -
Seite 14: Hinweise Zur Inbetriebnahme
Hinweise zur Inbetriebnahme Zum Einschalten der RWA-Zentrale folgende Sicht- und Funktionsprüfungen durchführen. Bei Teil- und unvollständigen Anschluss von nein Komponenten ist mit Funktionsstörungen zu Alle Kabel angeschlossen? rechnen. Folgende Anschlüsse überprüfen: Netz 230V, Antriebe, RT-Taster, ggf. Brandmelder und Lüftertaster. Alle notwendigen Abschlußwiderstände angeschlossen? Siehe Anschlusspläne Seite 11-13. -
Seite 15: Bedienung - Auslösen Bei Alarm
Bedienung - Auslösen bei Alarm Manuelles Öffnen durch Rauchabzugstaster: RAUCHABZUG Reset Line Automatisches Öffnen durch Brandmelder: Reset Line Automatisches Öffnen durch Fremdansteuerung (z. B. Brandmeldezentrale): Kontakt der Fremdansteuerung Reset Line 15/36 99.822.96 3.5/03/18 Deutsch RZN 4404-M / 08-K / 08-M... -
Seite 16: Bedienung - Schließen Nach Alarm
Bedienung - Schließen nach Alarm Öffnen der Gehäuse (Zentrale und Taster) mit Hilfe der beiliegenden Schlüssel. Bei manueller Auslösung durch Rauchabzugstaster: Bei Auslösung durch Brandmelder oder Fremdansteuerung: Reset = AUS / EIN Kontakt der Fremdansteuerung Reset Line ~ 1 Sek. Siehe DIP- Schalter Seite 8-9... -
Seite 17: Bedienung - Tägliche Lüftung
Bedienung - Tägliche Lüftung Lüftungstaster oder RWA-Taster mit Lüftungsfunktion RT 45-LT erforderlich. Öffnen: Schliessen: Stoppen: ST OP ST OP ST OP Bedienung - Wetterautomatik Bedienung - AdComNet Bei angeschlossenem Wind- oder Bei AdComNet Betrieb (S6.4 = ON) kann die Regenmelder. Lüftungsbedienung und Alarmauslösung sowohl Bei Auslösung des entsprechenden Sensors wird über die lokal verbundenen Linien und Gruppen-... -
Seite 18: Inspektion / Wartung
Bei der Wartung sind folgende Prüfungen hersteller autorisierte Fachfirma. durchzuführen: Prüfplakette erneuern, Betriebsbuch führen. - Äußere Begutachtung / Inspektion der Es ist jeweils die aktuelle D+H Wartungsanleitung Systemkomponenten maßgebend. - Überprüfung aller relevanten Spannungs- Ein von D+H autorisierter Fachbetrieb erhält diese...
