Gebrauchsanleitung
Sicherheitsanlage schützt Menschenleben und Sachwerte!
Funktionsprüfung einmal jährlich durch Gerätehersteller oder
Anschluss, Montage und Funktionsprüfung durch einen Elektrofachbetrieb.
Notversorgungszeit 72 Stunden ohne Rauchfreihaltung durch Überdruckventilator,
Einleitung
Die Rauchschutz-Druck-Zentrale RDZ 4504-M reduziert das Eindringen des Rauches in ein
Treppenhaus (z.B. aus einer in Brand geratenen Wohnung) auf ein Minimum.
Die Rauchfreihaltung von notwendigen Treppenräumen ist eine fundamentale Forderung zur
Erhöhung des Personen- und Gebäudeschutzes. Im Personenschutz unterstützt ein rauchfreier
Treppenraum zum einen die Fluchtmöglichkeiten der zu evakuierenden Menschen. Zum anderen
bietet er für die Rettungskräfte der Feuerwehr eine schnelle und sichere Zugriffsmöglichkeit an
den Brandherd. Andernfalls können auch toxische Gase ins Treppenhaus eindringen, welche
lebensgefährlich sein können und die Sichtverhältnisse beeinträchtigen. Es kann zur völligen
Verqualmung des Treppenhauses kommen.
D+H Mechatronic AG • Georg-Sasse-Str. 28-32 • 22949 Ammersbek • Tel. 040-605 65 239 • Fax 040-605 65 254

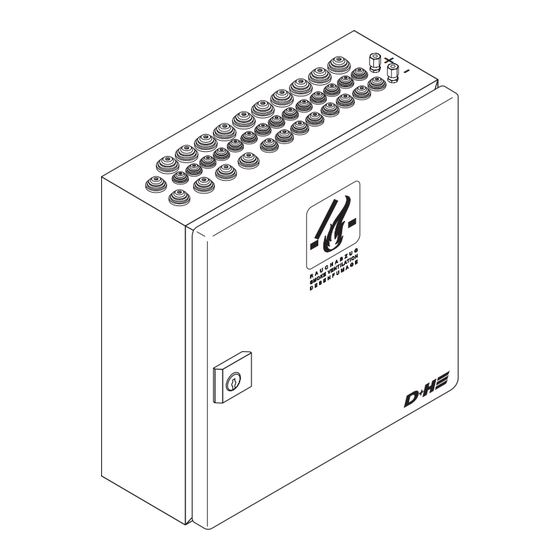

Rauchschutz-Druck-Zentrale RDZ 4504-M
einer vom Gerätehersteller autorisierten Fachfirma.
Netzausfall sofort beheben.
nur natürliche Entrauchung!
Grüne Kontrolldioden in
den Tastern müssen stän-
dig leuchten,
anderenfalls siehe unter
„Störungssuche" (S.24)
oder Service anrufen!
Achtung!
Nur D+H-Antriebe
mit BSY+ verwenden!
Werbung
Verwandte Anleitungen für D+H RDZ 4504-M
Inhaltszusammenfassung für D+H RDZ 4504-M
- Seite 1 Brandherd. Andernfalls können auch toxische Gase ins Treppenhaus eindringen, welche lebensgefährlich sein können und die Sichtverhältnisse beeinträchtigen. Es kann zur völligen Verqualmung des Treppenhauses kommen. D+H Mechatronic AG • Georg-Sasse-Str. 28-32 • 22949 Ammersbek • Tel. 040-605 65 239 • Fax 040-605 65 254...
- Seite 2 Inhalt Garantie Auf alle D+H-Artikel erhalten Sie 2 Jahre Wartung/ Garantie ........2 Technische Daten ........2 Garantie ab belegter Übergabe der Anlage Systemübersicht RDZ 4504-M ....3 bis max. 3 Jahre nach Auslieferungsdatum, Funktionsbeschreibung ....... 4 wenn die Montage bzw. Inbetriebnahme durch einen von D+H autorisierten Service- und Einbauhinweise ........5-7...
- Seite 3 Systemübersicht RDZ 4504-M D+H Antriebsgruppe mit BSY+ Druck- sensoren Außen Innen Ventilator ** akustische + optische Alarmmittel Melde- tableau * Netzversorgung Melde- 400V 3~ kontakte * Steuer- kontakt Wind- von Fremd- Regen- anlagen * geber * Rauch- Lüfter- Rauch- Bedien-...
- Seite 4 Funktionsbeschreibung An eine im Treppenhaus eingebaute Rauchschutz-Druck-Zentrale RDZ 4504-M sind Brandmel- der und RT-Taster angeschlossen. Eine Rauchabzugsöffnung (11) mit einem montierten Elektro- antrieb (10) befindet sich in der obersten Dachöffnung. Auf dem Dach ist ein Außendrucksensor (12) montiert, welcher den statischen Druck der Atmosphäre misst. Der Innendrucksensor (9) misst den statischen Druck im Treppenhaus.
- Seite 5 Energieversorgung Funktion: Der Druckdifferenzsensor ist ein Teil der Rauchschutz-Druck Zentrale Funktion: Die Energieversorgung sichert RDZ 4504-M. Er misst und vergleicht die die einwandfreie Funktion der Rauchschutz - Drücke von dem Außendrucksensor und dem Druck-Zentrale RDZ 4504-M. Innendrucksensor. Abhängig von der Druck-...
- Seite 6 Zentrale weiter. Anforderung: Die Meßstelle ist im Treppen- Anforderung: Die automatischen Brandmel- raum so auszuführen, dass sie dauerhaft vor der müssen nach EN 54 geprüft und von D+H Verunreinigungen o.ä. geschützt ist. zugelassen sein. Anordnung: Da der Druck innerhalb des Trep-...
- Seite 7 - eignete Abschottungen im Brandfall so zu (außerhalb des Treppenraumes) verschließen, dass durch die Lüftungs- Funktion: Diese Meßstelle misst den stati- einlässe keine Druckverluste entstehen schen Druck der Atmosphäre. können. Anforderung: Die Meßstelle ist vor Wetter- 7/24 RDZ 4504-M Rev.:2.9...
- Seite 8 Innenaufbau Druckdifferenz- modul DDM 45 Anschluss- klemmen Phasen- umschaltung 60x80mm PUM 45 40x60mm Ventilator- schütz Grundplatine RDZ 4504-M Akkus Gehäusemaße (B x H x T) 600 x 600 x 210mm 8/24 RDZ 4504-M Rev.:2.9...
- Seite 9 Ansicht Grundplatine RDZ 4504-M 9/24 RDZ 4504-M Rev.:2.9...
- Seite 10 Schutzkappe über Netzklemme bauseits 5mm UP-Dose) auf Zentralen Grundplatine stecken. Ventilator (bauseits zu stellen) Schwachstromleitungen: Getrennt von Netzleitungen verlegen und Brandmelder 24 VDC einführen. Kabel und Klemmdosen rot kenn- (z.B. FO 1362 oder FT 1262) zeichnen. 10/24 RDZ 4504-M Rev.:2.9...
- Seite 11 Querschnitt (mm²) = einfache Kabellänge (m) x Anzahl der Antriebe 80** * 2 Adern je Antriebsleitung parallel schalten. ** Gilt nur für Antriebe mit 1A Antriebsstrom. Für Antriebe mit 0,5A Antriebsstrom „160“ und für Antriebe mit 0,35A Antriebsstrom „230“ einsetzen. 11/24 RDZ 4504-M Rev.:2.9...
- Seite 12 Anschluss-Komponenten 12/24 RDZ 4504-M Rev.:2.9...
- Seite 13 Anschluss Druckdifferenz Sensor, Ventilator, Phasenwechsler Druck- Phasen- Ventilator differenz- umschalter Schütz modul PUM 45 DDM 45 VENT Ventilator Anschluss 400V RDZ 4504-M Ventilator PUM 45 Phasen- umschalter Ventilator- schütz 13/24 RDZ 4504-M Rev.:2.9...
- Seite 14 - Warten bis kein Rauch mehr im Melder ist. - Auf Zentralplatine in Zentrale Linie mit Reset Resetschalter aus-/ einschalten. Line - Im Rauchabzugstaster verdeckte Taste drücken. - Rauchabzug schließt. - Rote Anzeigediode im Taster und auf Zentralplatine „Line“ erlischt. - Ventilator geht aus. 14/24 RDZ 4504-M Rev.:2.9...
- Seite 15 Notschließen bei nicht rückstellbarem Alarm: - Auf Zentralplatine in Zentrale Linie mit Resetschalter ausschalten. Reset - Anlage kann jetzt über verdeckte Taste im Rauchabzugstaster oder mit Lüfter- Line taster zu gefahren werden. - Sofort Kundendienst rufen! 15/24 RDZ 4504-M Rev.:2.9...
- Seite 16 Wind-/ Regenmelder direkt angeschlossen wurde, läuft die Anlage bei Wind oder Regen zu. Sie läuft nach Wind- oder Regenende nicht automatisch wieder auf. Öffnung der Anlage zum Lüften über den Lüftertaster. Bei einem RWA-Alarm läuft die Anlage auch bei Wind oder Regen auf. 16/24 RDZ 4504-M Rev.:2.9...
- Seite 17 = Einstellung der Öffnungszeit des Antriebes und der Spülzeit des Ventilators bei Alarm. Dipschalter 2/8 auf OFF = Verwendung eines Schützes als Ventilatorrelais Dipschalter 2/8 auf ON = Verwendung eines Trennrelais (z.B. TR 43-K) als Ventilatorrelais 17/24 RDZ 4504-M Rev.:2.9...
- Seite 18 Dipschalter 5/6 auf OFF = bei Natürlicher Entrauchung fährt Gruppe 2 auf. Dipschalter 5/6 auf ON = bei Natürlicher Entrauchung fährt Gruppe 2 zu. Dipschalter 5/7 = ist nicht belegt. Dipschalter 5/8 = ist nicht belegt. 18/24 RDZ 4504-M Rev.:2.9...
- Seite 19 Bei aktivierter Funktion Linienstörung = Alarm kann im Falle einer Linienstörung der Alarm durch den RT-Taster, das Feuerwehrbedienfeld oder auf der Zentralplatine zurück gesetzt werden, um eine Fehlersuche/ -behebung auf der Linie durchzuführen! Die Auslösung eines erneuten Alarms über die RT-Taster, Rauchmelder, Fremdansteuerung, Feuerwehrbedienfeld oder Thermosicherung ist weiterhin möglich. 19/24 RDZ 4504-M Rev.:2.9...
- Seite 20 Fehlalarmen zur War- brücken. tung einsenden und Austauschmelder ein- - Gelbe Anzeigediode muss leuchten. setzen. Melder einzeln mit D+H-Rauch- melderprüfgerät prüfen. - Außen- und Innendrucksensoren Unbedingt darauf achten, dass die Sen- soren nicht verschmutzt sind. Wenn nötig reinigen.
- Seite 21 12. Zu jedem Zeitpunkt muss mit dem sensor und Ventilator (Lauflicht). Feuerwehrbedienfeld zwischen den drei Zu jedem Zeitpunkt muss mit dem Feue verschiedenen Alarmmodi gewechselt wehrbedienfeld zwischen den drei werden können. verschiedenen Alarmmodi gewechselt werden können. 21/24 RDZ 4504-M Rev.:2.9...
- Seite 22 Ventilator geht aus. - Vollgeladene Batterien ohne vorherige Rote Anzeigediode im Taster und Belastung mit D+H-Prüfgerät gemäß auf Zentralplatine erlischt. Prüftabelle auf richtige Leerlauf- und Last- spannung prüfen: - Ruhespannung messen (Ersatzweise mit Digitalvoltmeter); jede Batterie muss zwischen 13.5 und 13.9V liegen.
- Seite 23 Ladespannung: Die Ladespannung ist vom Werk eingestellt! - Zur Kontrolle Batterie abklemmen. - Ersatzweise 10 kΩ Widerstand an Batterieausgang anschließen. - Mit kalibriertem 3½-stelligen Digital- voltmeter und kalibriertem Thermometer die Spannung mit Tabelle vergleichen. 23/24 RDZ 4504-M Rev.:2.9...
- Seite 24 Es liegt eine Störung in der Anschlüsse, Kabel, Gruppe vor. Endwiderstäde am Antrieb prüfen. Alle Maße in Millimeter • Technische Änderungen vorbehalten. • Reproduktionen jeglicher Art, 24/24 RDZ 4504-M Rev.:2.9 auch auszugsweise, bedürfen der ausdrücklichen Genehmigung der Firma D+H Mechatronic AG.
